REMKO RVS
Anschluß der
Mediumleitungen
Der bauseitige Anschluß der
■
Leitungen erfolgt auf der Rück-
seite der Geräte.
Für Servicezwecke sind die
■
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
Zusätzliche automatische Ent-
■
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
Die Mediumleitungen dürfen
■
keine statischen Belastungen
auf das Gerät ausüben.
Der Anschluß der Leitungen
■
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit dem zweiten Werkzeug
gegenhalten.
Wird der Kaltwasser-Erzeuger
■
erst nur mit einem Teil der
Gesamtanlage betrieben, ist
der Mediumvolumenstrom der
fehlenden Anlageteile durch
Strangregulierventile zu
simulieren.
Die Rohrdimensionierung ist
■
so auszulegen, daß der vorge-
schriebene Mindestvolumen-
strom nicht unterschritten wird.
18

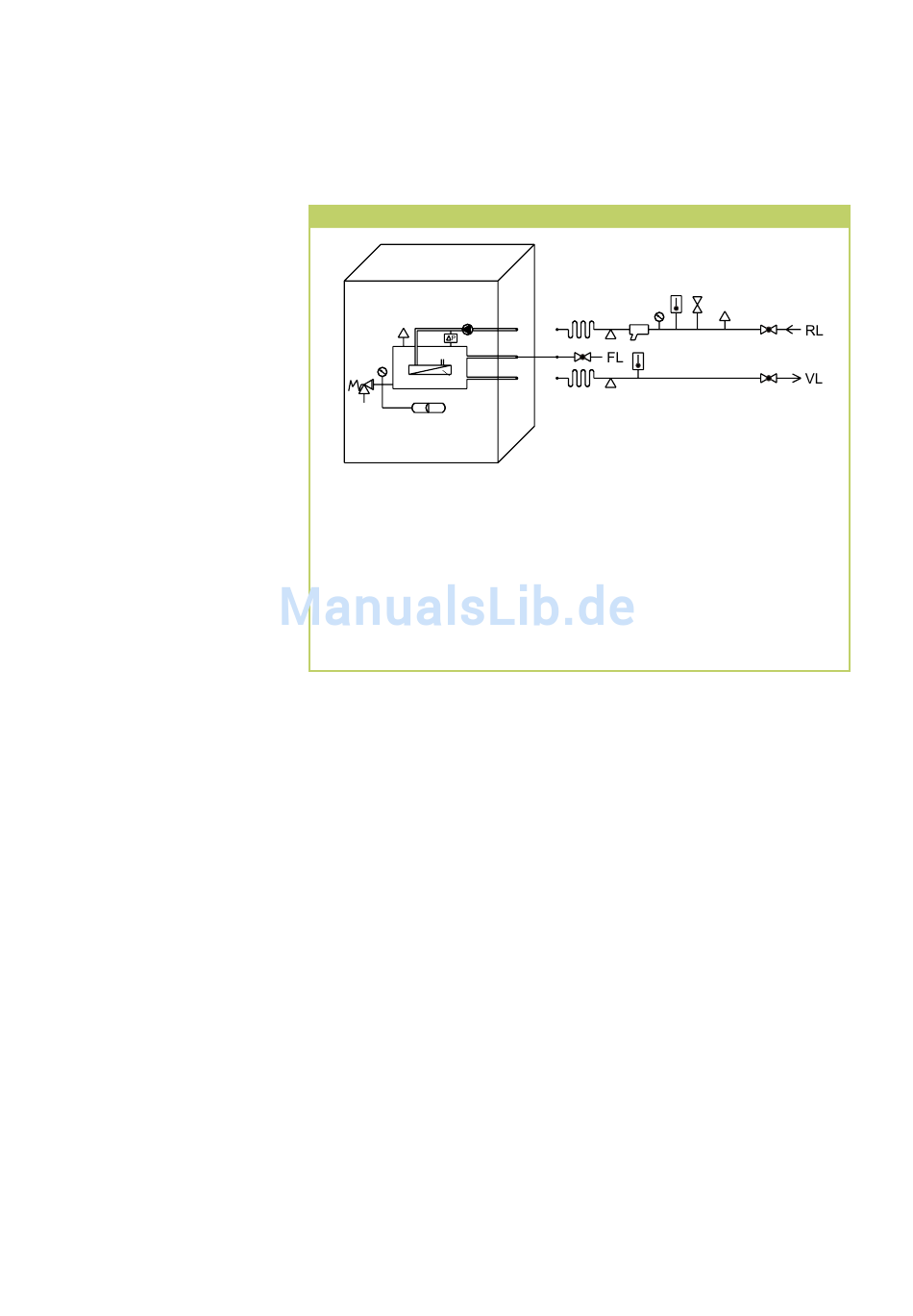

Erforderliche
Anlagenkomponenten
Aufstellung der Anlagekomponenten
9
11
10
12
13
15
14
1. Absperrventil
2. Entlüfter, automatisch
3. Füllanschluß
4. Temperaturanzeige
5. Druckanzeige
6. Schmutzfänger
7. Statische Befestigung
8. Kompensator
9. Umwälzpumpe
10. Differenzdruckwächter
Mindestvolumenstrom
Die Umwälzpumpe des Kaltwasser-
Erzeugers erzeugt einen konstan-
ten Mediumvolumenstrom;
ein Druckverlust in der Anlage
und im Kaltwasser-Erzeuger ist die
Folge. Der Differenzdruckschal-
ter im Kaltwasser-Erzeuger mißt
den Medium-Druckverlust über
den Verdampfer und schaltet bei
Unterschreitung des Mindestvolu-
menstromes das Gerät aus.
Um einen konstanten Volumen-
strom zu gewährleisten sind
3-Wege-Ventile mit Bypass, eine
Hydraulische Weiche zum Aufbau
eines Primär- und Sekundärkreises
oder eine volumenstromabhän-
giger Bypass erforderlich.
Mediumleitungen
Die Mediumleitungen können als
Kupfer-, Stahl oder Kunstoff-Rohre
ausgeführt sein. Um die Druck-
verluste zu minimieren sollten nur
strömungsgünstige Fittinge ver-
wendet werden.
Bei der Auslegung sind die bei
Kaltwasser-Systemen großen Vo-
5
8
6
16
7
17
4
18
7
8
11. Entlüfter, manuell
12. Speicher
13. Sicherheitsventil
14. MAG
15. Verdampfer
16. Anschluß Mediumeintritt
17. Füllanschluß / Entleerungsanschluß
18. Anschluß Mediumaustritt
lumenströme, höhe Druckverluste
infolge eines Wasser-Glykol-Ge-
misches und der Mindestvolumen-
strom des Kaltwasser-Erzeugers zu
beachten.
Die Leitung ist dampfdiffusions-
dicht zu isolieren, ggf. ist die aktu-
elle EnEV zu beachten. Im Außen-
bereich ist eine UV-beständigkeit
zu realisieren.
Druck- und Temperaturanzeigen
Die Druck- und Temperaturanzei-
gen im Ein- und Austritt dienen
der Einstellung des Mediumvolu-
menstromes. Die Anzeigen sollten
absperrbar sein.
Im Kaltwasser-Erzeuger befindet
sich eine Druckanzeige (Austritt)
und jeweils ein Sensor im Ein- und
Austritt. Über den Regler können
die Werte der Sensoren abgefragt
werden.
Strangregulierventile
Durch bauseitig zu stellende
Strangregulierventile werden die
in der Rohrnetzauslegung er-
rechneten Einzel-Druckverluste
4
3
2
1
1
