Montageanweisung für das Fachpersonal
Wichtige Hinweise
vor der Installation
Zur Installation der Gesamt-
■
anlage sind die Betriebsanlei-
tungen des Innengerätes und
des Kaltwasser-Erzeugers bzw.
Heizungsanlage zu beachten.
Die Innengeräte und Kaltwas-
■
ser-Erzeuger arbeiten eigen-
ständig. Eine Verbindungslei-
tung untereinander ist nicht
erforderlich.
Bringen Sie das Gerät in der
■
Originalverpackung so nah
wie möglich an den
Montageort. Sie vermeiden
so Transportschäden.
Die Geräte dürfen nur in ihrer
■
Montagelage (stehend) und mit
geeigneten Transportmitteln
bewegt werden (Bild 1).
Gegen Umkippen sichern!
Der Transport zu höher ge-
■
legenen Montageorten muß
senkrecht erfolgen (Bild 2).
Kontrollieren Sie den Verpa-
■
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertrags-
partner und der Spedition.
Wählen Sie einen Montageort,
■
der einen freien Lufteintritt und
-austritt gewährleistet. Siehe
Abschnitt „Mindestfreiräume".
Installieren Sie das Gerät nicht
■
in unmittelbarer Nähe von
Geräten mit intensiver
Wärmestrahlung.
Die Montage in der Nähe von
Wärmestrahlungen reduziert
die Geräteleistung.
Heben Sie das Gerät an den
■
Ecken und nicht an den
Kältemittel- oder
Kondensatanschlüssen an.
Die Mediumanschlußleitungen,
■
Ventile und die Verbindungen
sind dampfdiffusionsdicht zu
isolieren. Gegebenfalls ist auch
die Kondensatleitung (nur
RVS...H INOX) zu isolieren.
In kombinierten Anlagen mit
Kühl- und Heizbetrieb sind die
Anforderungen der aktuellen
Energie-Einspar-Verordnung (En
EV) zu beachten.
Schotten Sie offene Leitungen
■
gegen den Eintritt von Schmutz
ab und knicken oder drücken
Sie nie die Leitungen ein.
Vermeiden Sie unnötige
■
Biegungen.
Führen Sie alle elektrischen
■
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
Befestigen Sie elektrische
■
Leitungen stets ordnungsgemäß
in den Elektroklemmen.
Es könnte sonst zu Bränden
kommen.
Halten Sie die statische und
■
sonstige bautechnische Vor-
schriften und Bedingungen
bezüglich des Aufstellungsortes
ein.
1

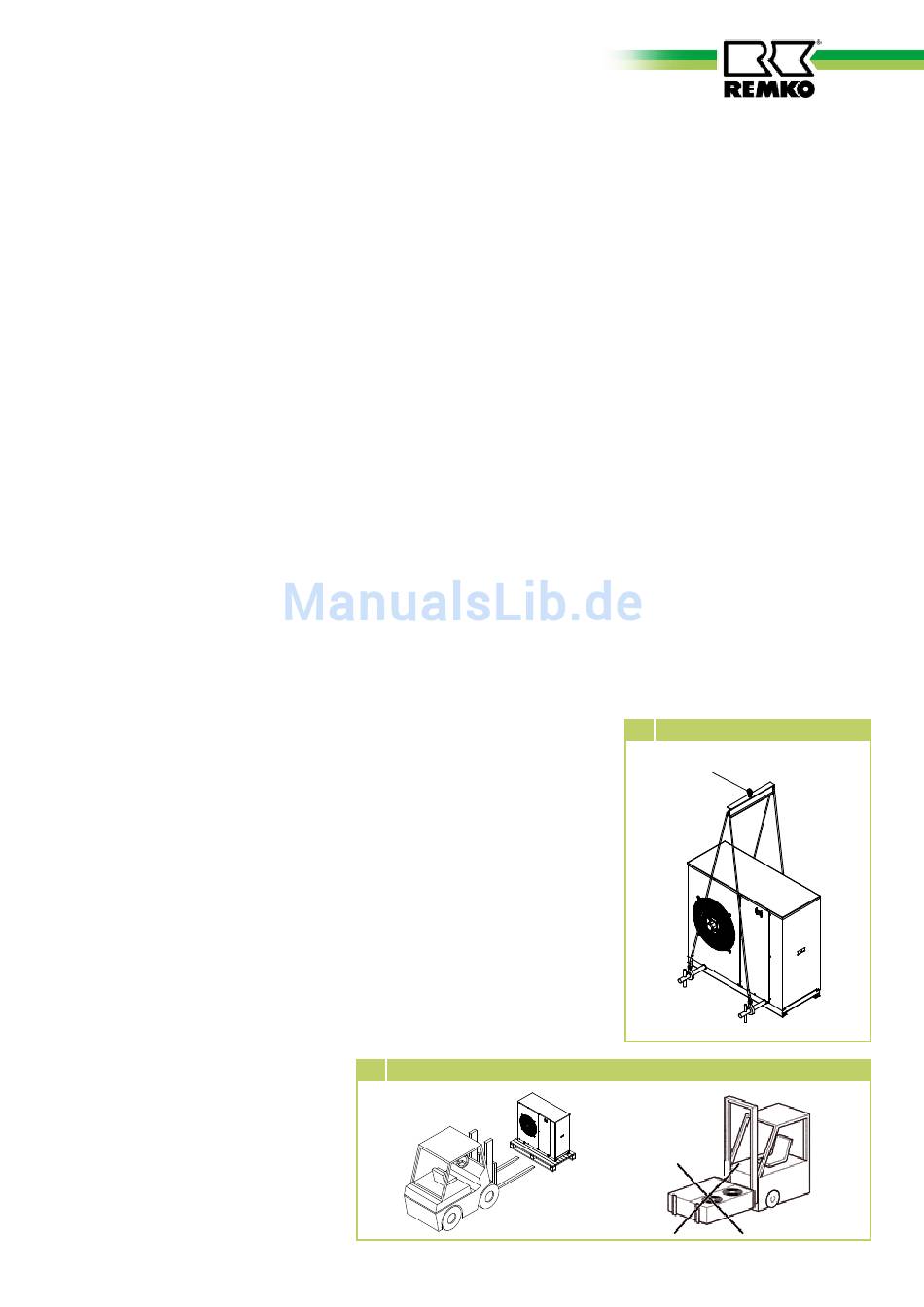

Stehender Gerätetransport
Achten Sie bei der Wahl des
■
Aufstellungsortes auf eine
mögliche Schallereflektion der
Geräte in der Umgebung und
auf die Montagefläche.
Zur Vermeidung von Vibra-
■
tionsübertragungen auf die
Montagefläche sind die Geräte
auf schwingungsabsorbie-
renden Materialien oder auf
schwingungsentkoppelten
Fundamenten zu montieren.
Achten Sie auch auf die
Schwingungsentkopplung der
Leitungen.
Werden besondere Anforde-
■
rungen an die Schallemission
des Aufstellungsortes gestellt,
sind örtlich angepaßte Schall-
dämmmaßnahmen erforderlich.
In solchen Fällen wenden Sie
sich bitte an entsprechende
Fachgutachter.
2
Senkrechter Gerätetransport
Zugpunkt
15
