Montage der Speichermodule

1. Entfernen Sie die Transportverpackungen und Mon-
tieren Sie ggf. die Schwingungsdämpfer auf der Un-
terseite des Speichermoduls.
Bei einer Speichermodulanordnung unterhalb des
Kaltwasser-Erzeugers sind die Schwingungsdämp-
fer des Erzeugers nicht zu montieren.
2. Befestigen Sie das Speichermodul waagerecht mit
Hilfe der Befestigungslaschen der Schwingungs-
dämpfer an statisch zulässigen Befestigungspunk-
ten.
Bei einer platzsparenden Montage der Module über-
einander sind nur die Schwingungsdämpfer des un-
tersten Moduls zu montieren.
3. Bei einem hydraulischen Parallelbetrieb der Spei-
chermodule sind die Rohrleitungsanschlüsse je nach
gewünschter Hydraulik zu verbinden. Bei der Anord-
nung unterhalb des Kaltwasser-Erzeugers bei der
Baugröße RKW 3600 und 4500 INOX kann die mit-
gelieferte Verbindungsleitung montiert werden.
4. Durch auftretende Schwingungen des Speichermo-
duls, die nicht an das Rohrnetz übertragen werden
sind Kompensatoren entsprechender Dimensionie-
rung zu wählen.
Elektrischer Anschluß
Sämtliche elektrische Installationen sind nur von
autorisiertem Fachpersonal durchzuführen. Vor
Arbeiten am Gerät ist das Gerät spannungsfrei
zu schalten.
Beachten Sie folgende Hinweise zur elektrischen Instal-
lation:
Der Anschluß der Geräte ist immer mit ausreichend
dimensionierten und niederohmigen Schutzleiter
vorzunehmen. Die Erdung der Module in Bezug auf
Blitzschutzmaßnahmen, ist unter Umständen mehr-
fach auszuführen.
Die Anschlußleitung der Pumpe ist auf der Rücksei-
te des Kaltwassererzeugers durch die vorgesehenen
Kabeldurchführungen in das Gehäuse im Schaltkas-
ten einzuführen und laut Schaltplan zu verdrahten.
Alle in die Speichermodule einzubauende Pumpen
sind als Dreiphasen-Wechselstrommotoren ausge-
führt. Die Spannungsversorgung der Pumpen ist an
den Klemmen L1, L2, L3, N und PE durchzuführen.
Die Leitungsdimensionierung richtet sich nach den örtli-
chen Verlegungsbegebenheiten. Die Anschlußleistung
der Geräte ist in nachfolgender Tabelle zu ersehen:
RKW 3600 INOX /
Typ
RKW 4500 INOX
Elektrischer Anschluß
Leistungsaufnahme
Stromaufnahme max.
RKW 8000 INOX /
RKW 9800 INOX
400 V, 50 Hz / 3~, N, PE
0,55 kW
0,55 kW
0,75 kW
1,44 A
1,44 A

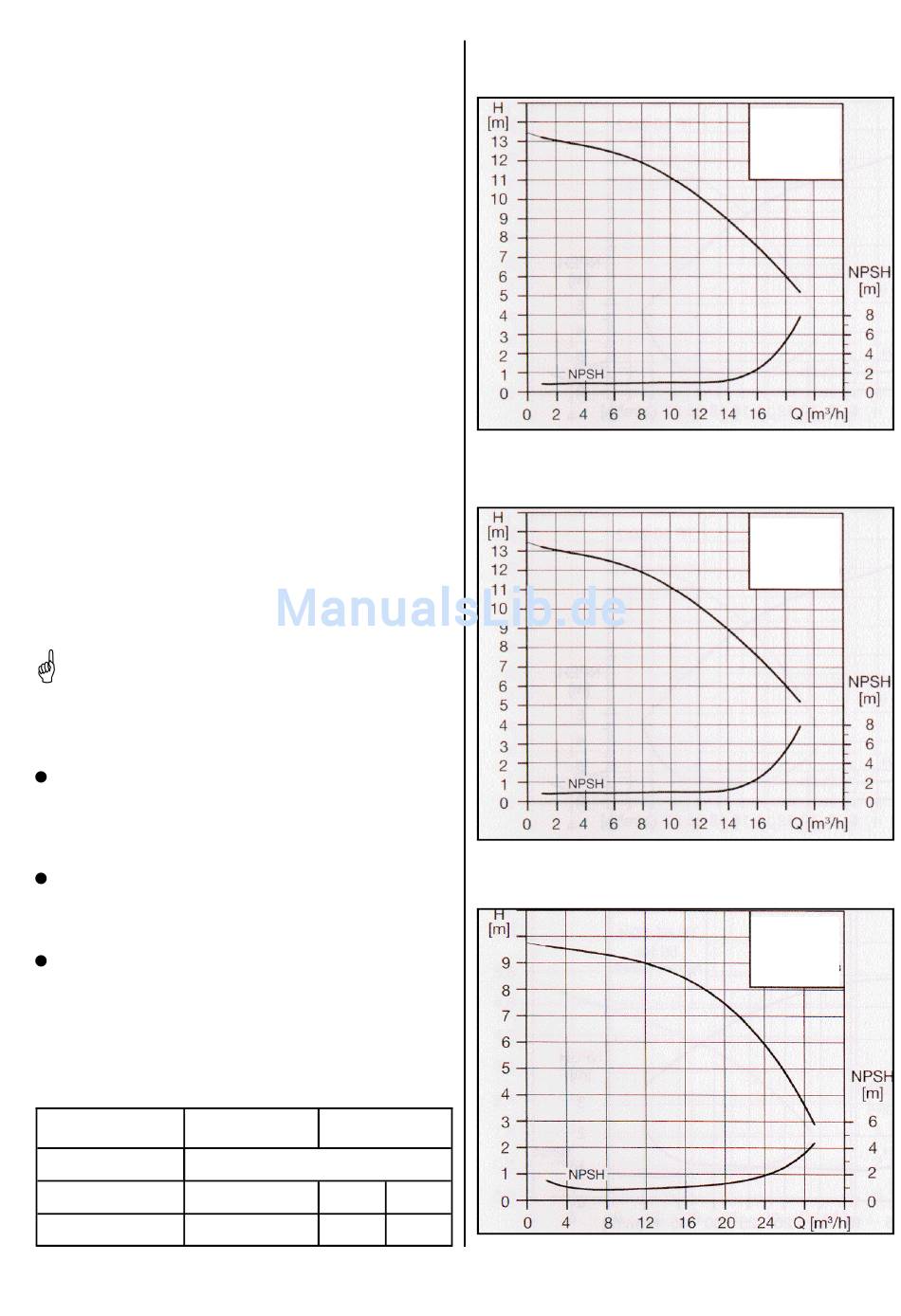

Pumpenkennlinie RKW 3600 / 4500 INOX
Speichermodul 2
Pumpenkennlinie RKW 8000 / 9800 INOX
Speichermodul 4
Pumpenkennlinie RKW 8000 / 9800 INOX
Speichermodul 4
1,86 A
19
