Regelung
CH–DIN Regelung aller RKW INOX Geräte
Die Regelung des Kaltwasser-Erzeugers übernimmt bei
allen INOX Geräten der CH–DIN Mikroprozessor. Er ist
im Elektroschaltkasten des Gerätes untergebracht und
überprüft alle Regel– und Sicherheitsfunktionen:
Kontrolle und Anzeige der Kaltwasserein– und Aus-
trittstemperaturen
Anzeige der Verzögerungszeit des Kompressors
und des Lüfters
Überprüfung auf zu geringe Wasserausrittstempera-
tur (Frostschutzüberwachung)
Anzeigen und Regeln aller Sicherheitseinrichtungen,
die auf Grund eines Fehlers unterbrochen wurden
Anzeige des Betriebszustandes
Regulierung der Kondensationstemperatur
Die Regelung besteht aus dem Grundgerät zur Rege-
lung des Gerätebetriebes. An das Grundgerät ist eine
TK- Ventilatorplatine angeschlossen, die die Drehzahl
der Ventilatormotoren durch Modulierung der Aus-
gangsspannung in Abhängigkeit der Verflüssigungs-
temperatur regelt.
Geräte ab Baugröße RKW 3600 INOX bestehen aus
zwei Kältekreisen. Die Regelung des zweiten Kreises
kann aufgrund der zu geringen Anzahl an Ein– und
Ausgängen nicht durch das CH–DIN Grundgerät reali-
siert werden. Aus diesem Grund übernimmt das Zusatz-
regelung C2-DIN die Regelung des zweiten Kreises.
Die Programmierung wird aber weiterhin mit dem CH–
DIN– Grundgerät durchgeführt.

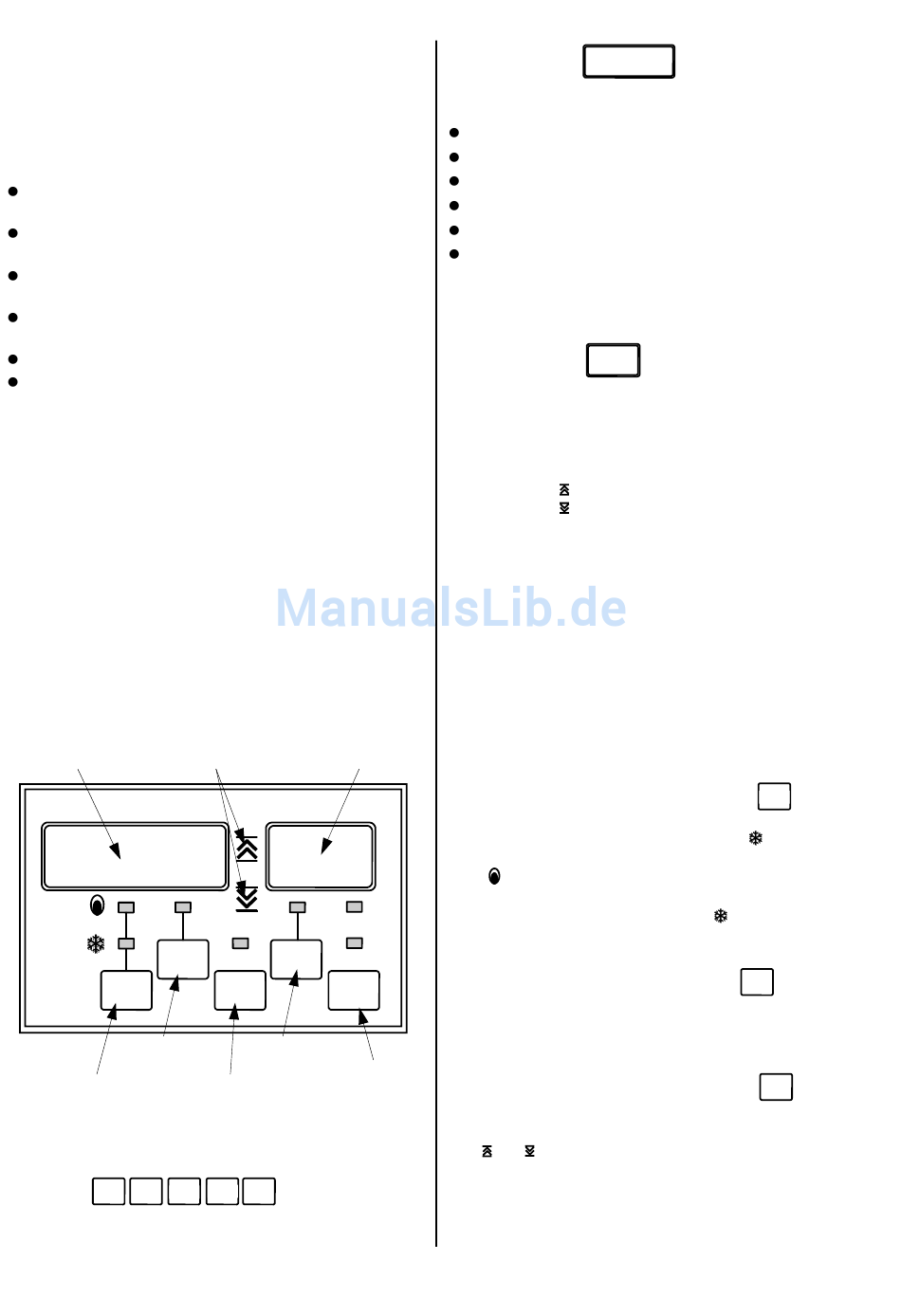

CH– DIN Tableau
Wert-Anzeige
Pfeiltasten-Tasten
8.
8
Heat
Cool
MENU
MODE
CH-DIN
MENU-Taste
MODE-Taste
Das Tableau verfügt über zwei Anzeigen, die Wert-
Anzeige (drei Zahlen links) und die Code-Anzeige (zwei
Zahlen rechts).
MENU
STATUS
MODE
Die Tasten
rung der Betriebsabläufe (Parameter) und der dazuge-
hörigen Werten.
6
Code-Anzeige
8
8
8
Comp
Alarm
Line
STA-
ON/OFF
SET
RESET
STATUS-Taste
ON/OFF
SET-Taste
RESET-Taste
ON/OFF
SET
ermöglichen Ände-
RESET
8
Wert-Anzeige
Die Wert-Anzeige zeigt den Sollwert in Grad und Zehn-
tel Grad Celsius an. Sie kann zusätzlich anzeigen:
die Werteinstellungen aller Parameter,
die Codes für alle Alarme,
den Status der Funktionen,
die Betriebsstunden,
den Abschaltstatus und
die aktuelle Verzögerungen.
Eine rechteckige Leuchtdiode zeigt minus Temperatu-
ren, eine Leuchtdiode in der linken oberen Ecke den
Multiplikator des angezeigten Wertes mit 100 an.
8
8
Code-Anzeige
Die Code-Anzeige gibt die Nummer des Parameters
(bzw. der Funktion) an, dessen (deren) Wert (oder Sta-
tus) in der Wert-Anzeige erscheint. Wird ein Parameter
in der Code-Anzeige gezeigt, erscheint die Einstellung
in der Wert-Anzeige.
Pfeiltasten
Mit den Pfeiltasten kann für jeden Parameter der einge-
stellte Wert geändert werden.
Bei Zugang zur Betriebsart Parameter-Programmierung
(über die MENU-Taste), zeigen beide Anzeigen einen
Wert (stetige Anzeige). Nach einmaligem Drücken der
SET-Taste beginnt der Code-Anzeige (Parameter) zu
blinken. Die gezeigten Werte können mit den Pfeiltas-
ten erhöht oder gesenkt werden. Wird die SET- Taste
ein zweites Mal gedrückt, blinkt die Wert-Anzeige. Der
Wert kann mit den Pfeiltasten erhöht oder gesenkt wer-
den. Nach nochmaligem Drücken der SET-Taste wer-
den die neuen Werte gespeichert. Die beiden Anzeigen
wechseln von blinkender Anzeige zur stetigen Anzeige.
MODE-Taste, mit zwei Leuchtdioden
Die Regelung wurde für den Einsatz eines Kaltwasser–
Erzeugers in der Betriebsart Kühlen
mepumpe in der Betriebsart Kühlen und Heizen
konzipiert.
Heat
Bei allen INOX Geräten darf ausschließlich die Som-
mer- Betriebsart (Kühlbetrieb
den.
MENU-Taste, mit einer Leuchtdiode
Die MENU-Taste bietet Zugang zur Parameter-Liste
und zeigt die Parameter auf der Code-Anzeige und auf
der Wert- Anzeige den dazugehörigen Wert an.
STATUS-Taste, mit einer Leuchtdiode
Die STATUS-Taste bietet Zugang zu der Statusliste
und zeigt die Einstellungen der Stati durch Betätigen
der Tasten und an.
Die Code-Anzeige zeigt die Funktionsnummer der
Funktionsliste, die Wert-Anzeige die zugehörige Ein-
stellung an. Die Codes und ihre Bedeutungen werden
in der Tabelle auf Seite 8 aufgeführt.
8.
8
MODE
und als Wär-
Cool
)verwendet wer-
Cool
MENU
STATUS
