ON/OFF/RESET- Taste
Diese Taste dient zum Ein- und Ausschalten des Gerä-
tes. Bei Alarmzuständen mit manueller Rückstellung
wird diese Taste gedrückt, um nicht mehr anliegenden
Alarmzustände zu quittieren. Gleichzeitig werden die
normalen Betriebsfunktionen des Gerätes wieder her-
gestellt.
Alarm-Leuchtdiode
Leuchtet diese LED, wurde das Gerät in einen Alarmzu-
stand versetzt und der Gerätebetrieb unterbrochen.
SET-Taste
SET
Durch Drücken der SET-Taste in Verbindung mit den
Pfeiltasten können die Parametereinstellungen verän-
dert werden.
Kompressor-Leuchtdiode
Die Leuchtdiode ist aus, wenn der Kompressor nicht in
Betrieb ist. Blinkt die Leuchtdiode, befindet sich der
Kompressor in der Anlauf-Zeitverzögerung und geht
nach Ablauf der Zeit in Betrieb. Leuchtet die Leuchtdio-
de stetig, ist der Kompressor in Betrieb. Die Zeitverzö-
gerung ist nicht mehr aktiv.
Line- Leuchtdiode
Diese Leuchtdiode leuchtet stetig, wenn die Regelung
mit der Netzstromversorgung verbunden ist.

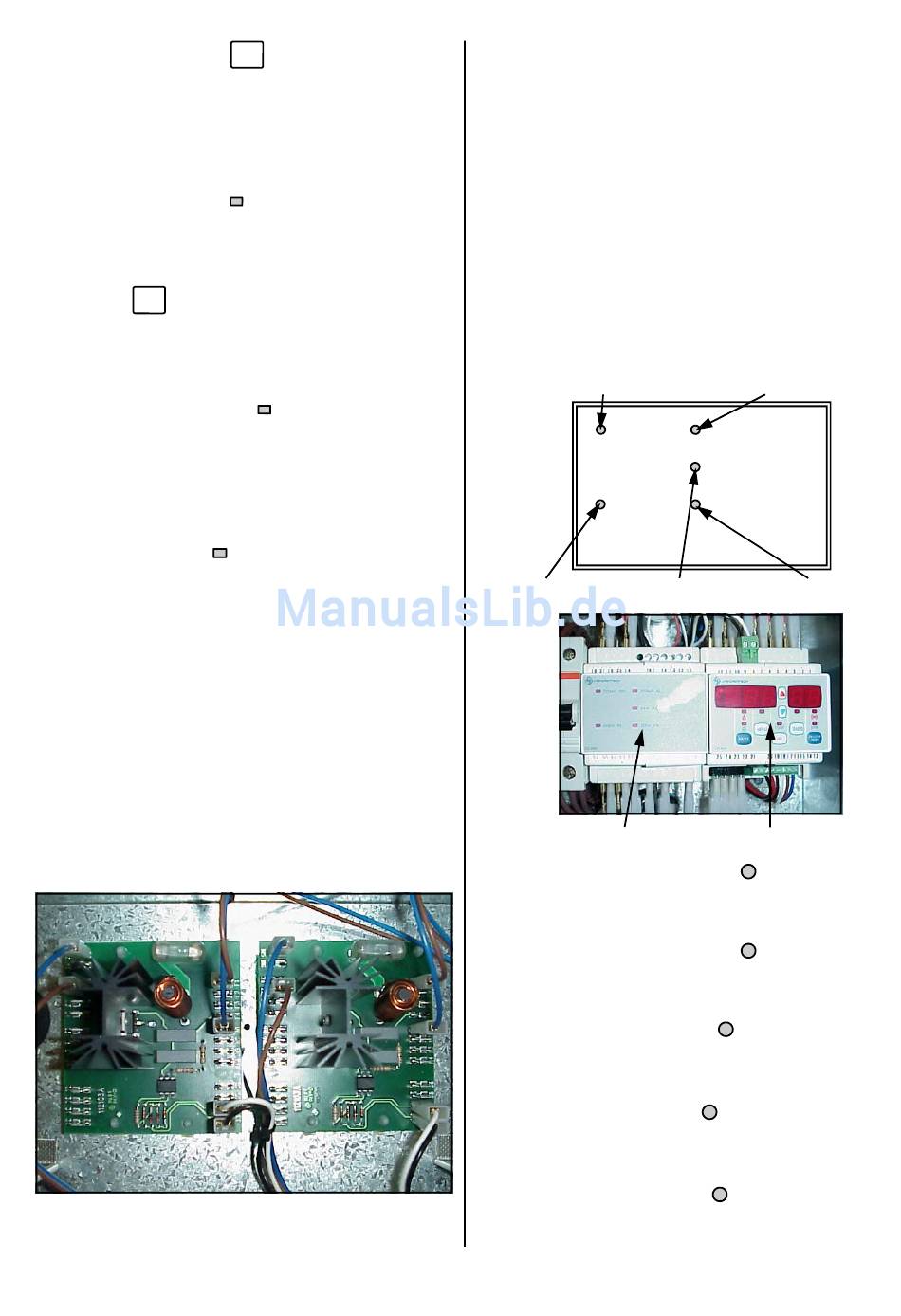

TK- Ventilatorplatine
Die TK-Ventilatorplatine ist an die CH–DIN Regelung
angeschlossen.
Die CH-DIN (C2-DIN) Regelung registriert über den
Sensoreingang ST 5 (ST 6) die momentane Kondensa-
tionstemperatur und gibt die zugehörige programmierte
Ausgangsspannung an den Ausgang CTK 1 (CTK 2),
der Ventilatorplatine TK 1 (TK 2) weiter.
Durch die modulierende Ausgangsspannung kann die
Ventilatormotor-Drehzahl geregelt werden.
Ventilatorplatine TK 1
ON/OFF
RESET
Alarm
Comp
Line
Ventilatorplatine TK 2
C2–DIN Zusatzregelung der Geräte ab RKW 3600
INOX
Bei Kaltwasser-Erzeugern mit einer größeren Kühl-
leistung als 26 KW, wird die Kühlleistung auf zwei Käl-
tekreise aufgeteilt. Der zweite Kreis kann aufgrund der
fehlenden Ein- und Ausgänge nicht über die CH-DIN
Regelung geregelt werden und benötigt zusätzlich eine
C2-DIN Regelung. Die C2-DIN Regelung kontrolliert in
Verbindung mit der CH-DIN Regelung die gleichen
Funktionen Diese werden lediglich durch LED`s ange-
zeigt. Ein Alarm vom zweiten Kreis wird auf dem Dis-
play der CH-DIN Regelung als Code, z.B. „E 01" ange-
zeigt.
Eine Programmierung der Einstellungen des zweiten
Kreises erfolgt weiterhin durch die CH-DIN Regelung.
C2– DIN Zusatzregelung
Betriebsanzeige Kompressor 2
Compr.
High press.
C2-DIN
Störanzeige Hochdruck 2
Störanzeige Ventilator 2
C2- DIN Zusatzregelung
Betriebsanzeige Kompressor 2
Diese Anzeige leuchtet, wenn der Kompressor des
zweiten Kreises arbeitet.
Störungsanzeige Kompressor 2
Diese Anzeige leuchtet, wenn eine Störung des Kom-
pressor des zweiten Kreises vorliegt.
Störungsanzeige Ventilator 2
Diese Anzeige leuchtet, wenn eine Störung des Ventila-
tors des zweiten Kreises vorliegt.
Hochdruckstörung Kreis 2
Diese Anzeige leuchtet, wenn sich unzulässig hohe
Drücke im zweiten Kältekreis eingestellt haben.
Niederdruckstörung Kreis 2
Diese Anzeige leuchtet, wenn sich unzulässig niedrige
Drücke im zweiten Kältekreis eingestellt haben.
Störanzeige Kompressor 2
Err. compr.
Err. fan
Low press.
Störanzeige Niederdruck
CH- DIN Regelung
Compr.
Err. compr.
Err. fan
High press.
Low press.
