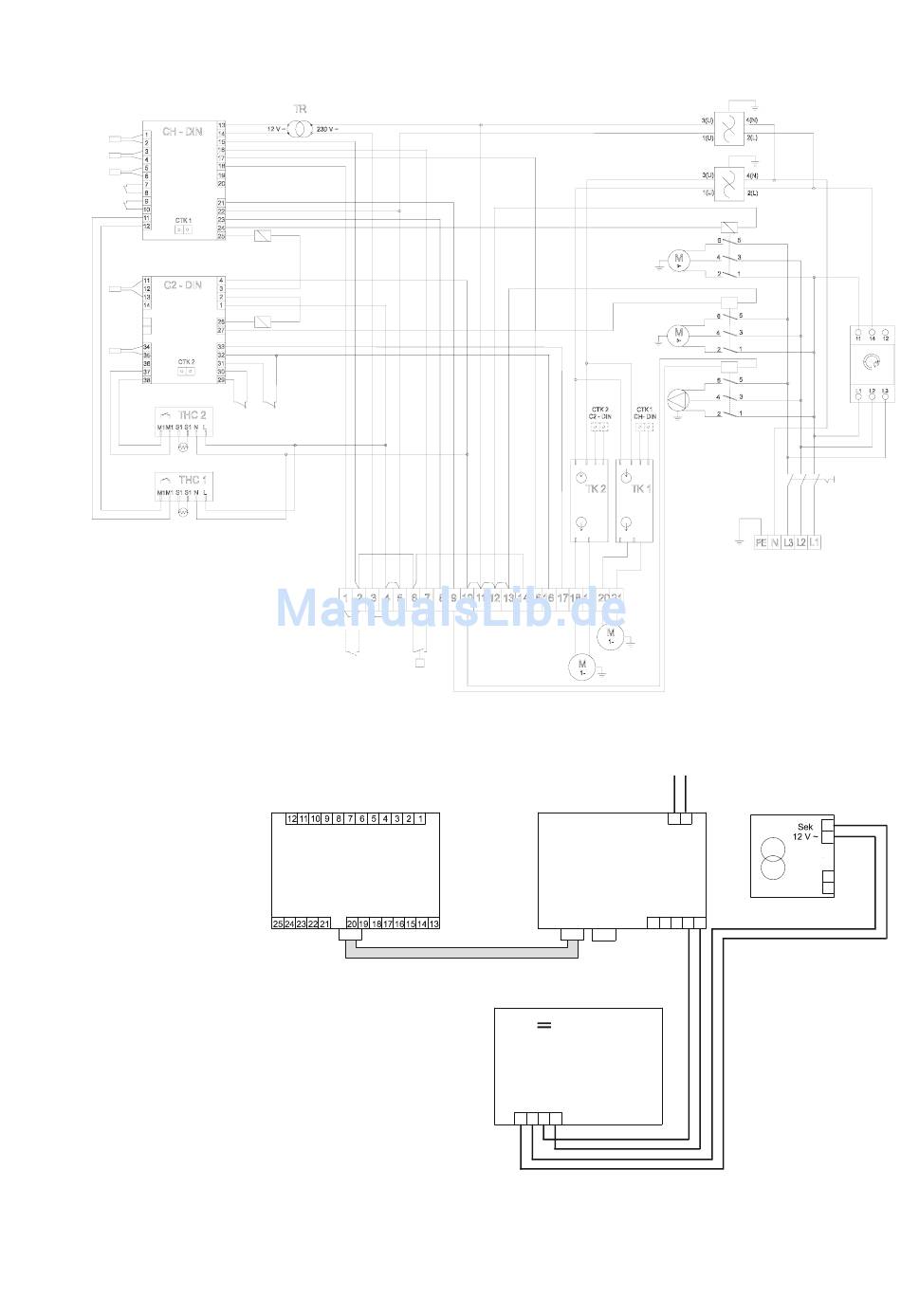

Elektrisches Schaltschema RKW 3600 INOX / 4500 INOX
ST 1: Temperatursonde
Wassereintritt
ST 2: Temperatursonde
Wasseraustritt
Mikroprozes-
sor-regelung
ST 5: Temperatursonde
Verflüssiger
HP Druckaufnehmer
Hochdruck
LP Druckaufnehmer
Niederdruck
Zusatzmodul
Überhitzungsschutz Verdichter
Überhitzungsschutz Verdichter 1
Anschluß der Kabel-Fernbedienung RKW 1000 INOX bis 9800 INOX
Montageanweisung
1) Verlegen Sie zwei Verbindungsleitungen mit einem
Mindestquerschnitt Cu 1.5 mm² zwischen RKW und
Bedienungsmodul. (max. 50 m)
2) Schließen Sie das Bedienungsmodul elektrisch an.
3) Schalten Sie das RKW spannungsfrei und verbinden
die 250 mm lange Bus– Schnittstellenleitung mit dem
Zusatzmodul.
4) Verbinden Sie die Leitung des Datentransfers mit den
Klemmen 23 und 24 (Polung beachten) des Zusatz-
moduls und für die Spannungsversorgung die Klem-
men am Transformator.
Potentialfreier
Differenz-
Kontakt für die
druckwächter
Ansteuerung
INTERN
Kühlen
EXTERN
CH – DIN Regelung /
C2 – DIN Regelung
BUS
Frequenzsperre
Frequenzsperre
Verdichtermotor 1
Verdichtermotor 2
Umwälzpumpe
Ventilatordrehzahl-
Regelungsplatine
TK 1 und TK 2
(Winterregelung)
Klemm-
leiste
M2
Verflüssiger-
Verflüssiger-
ventilator 1
ventilator 2
L1 N
Zusatzmodul für die
Fernbedienung
CS-DIN/TTL
20 21 22 23
BUS
Bedienungsmodul
TS-W
in
out
12V 12V
Klemmleiste M1
Einspeisung
400 V / 3 Ph ~, N, PE
50 Hz
Transformator 220 / 12 V~
im Schaltkasten RKW
12V
12V
L1
Pri
230V~
N
24
Maximale Leitungs-
länge 50 Meter
23
