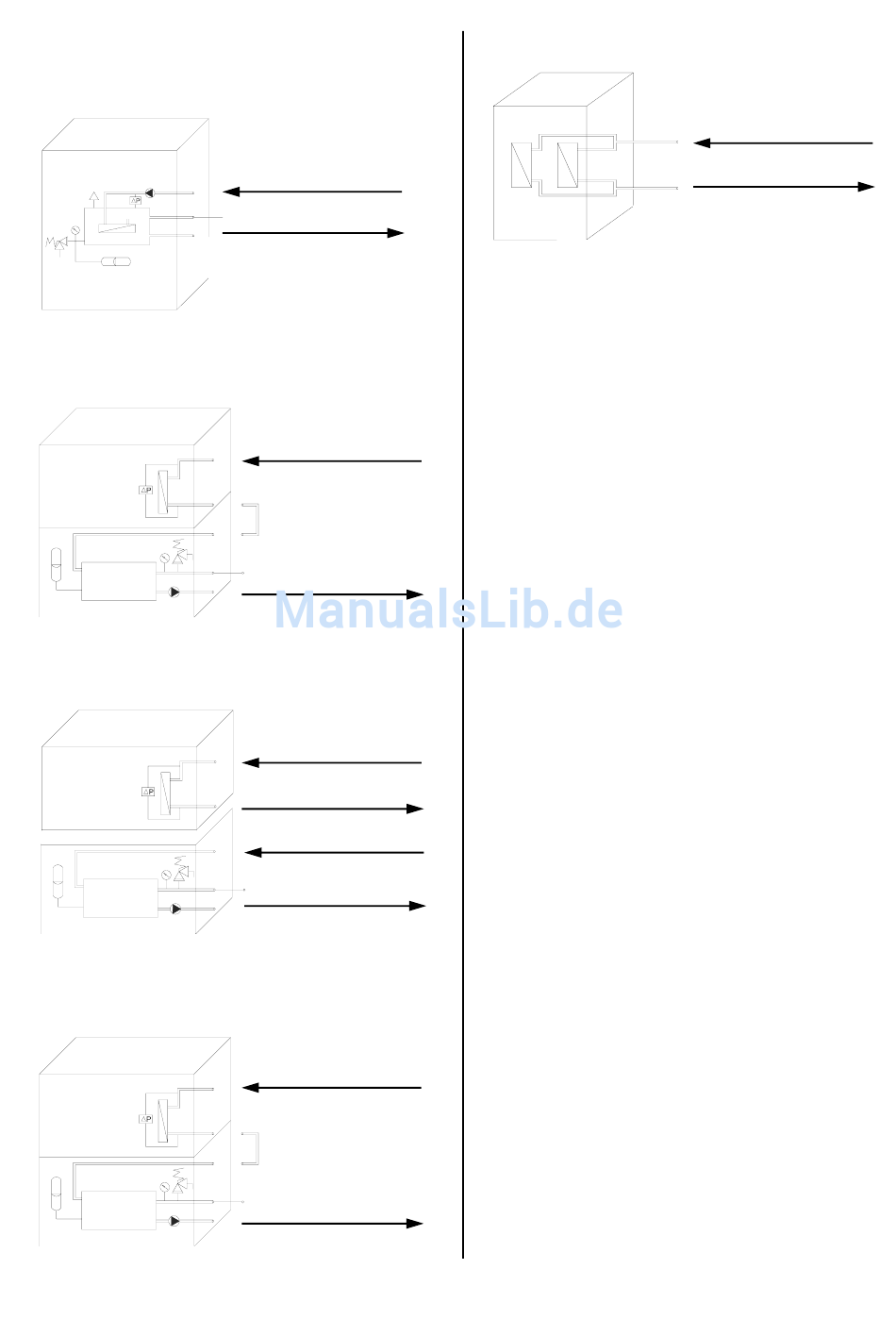

Hydraulische Anschlüsse
RKW 1000 / 1600 INOX
RKW 2600 INOX
RKW 3600 / 4500 INOX mit separatem
Speichermodul
RKW 3600 / 4500 INOX mit untergebautem
Speichermodul
Wassereintritt
Wasseraustritt
Wassereintritt
Wasseraustritt
Wassereintritt
Wasseraustritt
Wassereintritt
Wasseraustritt
Wassereintritt
Wasseraustritt
Hydraulikanschluß RKW 8000 / 9800 INOX
Speichermodule für
RKW 3600 bis 9800 INOX
Für die Geräte der Baugröße RKW 3600, 4500, 8000
und 9800 INOX kann aus anwendungstechnischen
Gesichtspunkten auf eine Verwendung von Speicher-
tanks verzichtet werden.
Andere Anwendungsfälle erfordern zwingend eine
Vergrößerung des Wasservolumens um beispielswei-
se die Betriebszeit des Kaltwasser-Erzeugers zu ver-
längern und einen Taktbetrieb zu unterbinden.
Diesen praxisnahen Vorgaben gerecht zu werden,
sind 5 Speichermodule konzipiert worden:
1.
Speichermodul 1 für RKW 3600 und 4500 INOX,
216 l Tank, Sicherheitsbaugruppe 3 kPa und MAG,
ohne Pumpe,
EDV Nr.: 1611530
2.
Speichermodul 2 für RKW 3600 und 4500 INOX,
216 l Tank, Sicherheitsbaugruppe 3 kPa und MAG,
incl. Pumpe, V
: 6,2/7,6 m³/h, p
nenn
EDV Nr.: 1611540
3.
Speichermodul 3 für RKW 8000 und 9800 INOX,
2 x 216 l Tanks, Sicherheitsbaugruppe 3 kPa und MAG,
ohne Pumpe,
EDV Nr.: 1611545
4.
Speichermodul 4 für RKW 8000 und 9800 INOX,
2 x 216 l Tanks, Sicherheitsbaugruppe 3 kPa und MAG,
incl. Pumpe, V
: 13,4/16,9 m³/h, p
nenn
EDV Nr.: 1611550
5.
Speichermodul 5 für RKW 8000 und 9800 INOX,
2 x 216 l Tanks, Sicherheitsbaugruppe 3 kPa und MAG,
incl. 2 x Pumpen, V
nenn
EDV Nr.: 1611555
Die Speichermodule 1 und 2 sind mittels der serien-
mäßigen Verbindungsleitung unter den Kaltwasser-
Erzeugern RKW 3600 und 4500 INOX zu montieren.
Im Modul 2 ist die Umwälzpumpe werksseitig einge-
baut.
Die Speichermodule 3, 4 und 5 sind aus Platzgründen
übereinander aufbaubar. Die Umwälzpumpe(n) der
Module 4 und 5 können aufgrund der Bauform nicht in
den Modulen untergebracht werden. Sie sind separat
zu setzen.
Als hydraulische Komponenten sind der isolierte Spei-
chertank, eine Sicherheitsbaugruppe, ein Manometer
und ein Membranausdehnungsgefäß (MAG) und ein
Füllanschluß mit Kugelabsperrventil leicht zugänglich
angeordnet.
Wassereintritt
Wasseraustritt
: 124/118 kPa
max
: 90/82 kPa
max
: 13,4/16,9 m³/h, p
: 95/65 kPa
max
17
