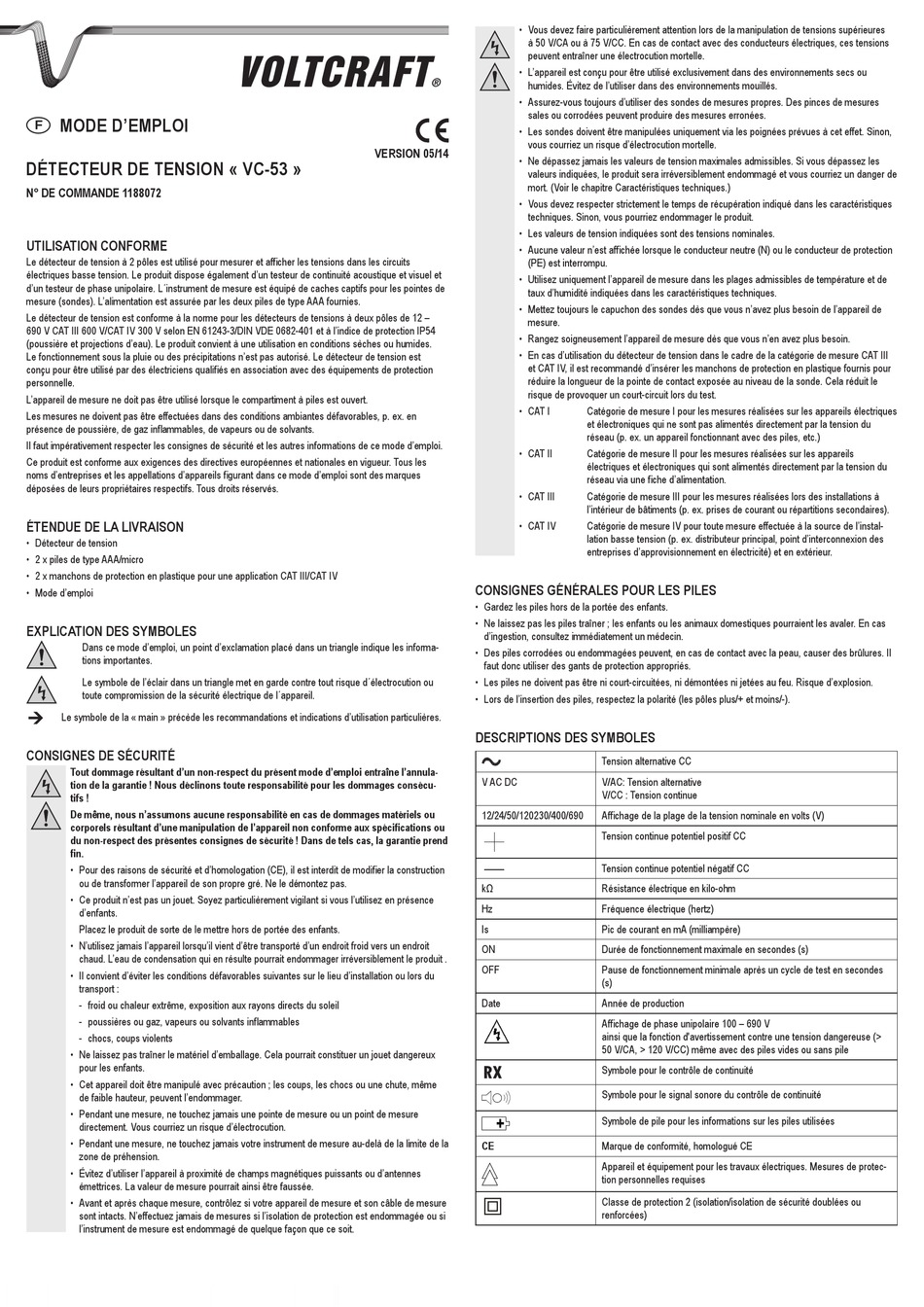

moDe D'emploi
F
Détecteur De tension « Vc-53 »
n° De commAnDe 1188072
utilisAtion conforme
Le détecteur de tension à 2 pôles est utilisé pour mesurer et afficher les tensions dans les circuits
électriques basse tension. Le produit dispose également d'un testeur de continuité acoustique et visuel et
d'un testeur de phase unipolaire. L´instrument de mesure est équipé de caches captifs pour les pointes de
mesure (sondes). L'alimentation est assurée par les deux piles de type AAA fournies.
Le détecteur de tension est conforme à la norme pour les détecteurs de tensions à deux pôles de 12 –
690 V CAT III 600 V/CAT IV 300 V selon EN 61243-3/DIN VDE 0682-401 et à l'indice de protection IP54
(poussière et projections d'eau). Le produit convient à une utilisation en conditions sèches ou humides.
Le fonctionnement sous la pluie ou des précipitations n'est pas autorisé. Le détecteur de tension est
conçu pour être utilisé par des électriciens qualifiés en association avec des équipements de protection
personnelle.
L'appareil de mesure ne doit pas être utilisé lorsque le compartiment à piles est ouvert.
Les mesures ne doivent pas être effectuées dans des conditions ambiantes défavorables, p. ex. en
présence de poussière, de gaz inflammables, de vapeurs ou de solvants.
Il faut impérativement respecter les consignes de sécurité et les autres informations de ce mode d'emploi.
Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les
noms d'entreprises et les appellations d'appareils figurant dans ce mode d'emploi sont des marques
déposées de leurs propriétaires respectifs. Tous droits réservés.
étenDue De lA liVrAison
• Détecteur de tension
• 2 x piles de type AAA/micro
• 2 x manchons de protection en plastique pour une application CAT III/CAT IV
• Mode d'emploi
explicAtion Des symBoles
D ans ce mode d'emploi, un point d'exclamation placé dans un triangle indique les informa-
tions importantes.
L e symbole de l'éclair dans un triangle met en garde contre tout risque d´électrocution ou
toute compromission de la sécurité électrique de l´appareil.
L e symbole de la « main » précède les recommandations et indications d'utilisation particulières.
consignes De sécurité
t out dommage résultant d'un non-respect du présent mode d'emploi entraîne l'annula-
tion de la garantie ! nous déclinons toute responsabilité pour les dommages consécu-
tifs !
D e même, nous n'assumons aucune responsabilité en cas de dommages matériels ou
corporels résultant d'une manipulation de l'appareil non conforme aux spécifications ou
du non-respect des présentes consignes de sécurité ! Dans de tels cas, la garantie prend
fin.
• P our des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction
ou de transformer l'appareil de son propre gré. Ne le démontez pas.
• C e produit n'est pas un jouet. Soyez particulièrement vigilant si vous l'utilisez en présence
d'enfants.
Placez le produit de sorte de le mettre hors de portée des enfants.
• N 'utilisez jamais l'appareil lorsqu'il vient d'être transporté d'un endroit froid vers un endroit
chaud. L'eau de condensation qui en résulte pourrait endommager irréversiblement le produit .
• I l convient d'éviter les conditions défavorables suivantes sur le lieu d'installation ou lors du
transport :
- froid ou chaleur extrême, exposition aux rayons directs du soleil
- poussières ou gaz, vapeurs ou solvants inflammables
- chocs, coups violents
• N e laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet dangereux
pour les enfants.
• C et appareil doit être manipulé avec précaution ; les coups, les chocs ou une chute, même
de faible hauteur, peuvent l'endommager.
• P endant une mesure, ne touchez jamais une pointe de mesure ou un point de mesure
directement. Vous courriez un risque d'électrocution.
• P endant une mesure, ne touchez jamais votre instrument de mesure au-delà de la limite de la
zone de préhension.
• É vitez d'utiliser l'appareil à proximité de champs magnétiques puissants ou d'antennes
émettrices. La valeur de mesure pourrait ainsi être faussée.
• A vant et après chaque mesure, contrôlez si votre appareil de mesure et son câble de mesure
sont intacts. N'effectuez jamais de mesures si l'isolation de protection est endommagée ou si
l'instrument de mesure est endommagé de quelque façon que ce soit.
• V ous devez faire particulièrement attention lors de la manipulation de tensions supérieures
à 50 V/CA ou à 75 V/CC. En cas de contact avec des conducteurs électriques, ces tensions
peuvent entraîner une électrocution mortelle.
• L 'appareil est conçu pour être utilisé exclusivement dans des environnements secs ou
humides. Évitez de l'utiliser dans des environnements mouillés.
• A ssurez-vous toujours d'utiliser des sondes de mesures propres. Des pinces de mesures
sales ou corrodées peuvent produire des mesures erronées.
• L es sondes doivent être manipulées uniquement via les poignées prévues à cet effet. Sinon,
vous courriez un risque d'électrocution mortelle.
Version 05/14
• N e dépassez jamais les valeurs de tension maximales admissibles. Si vous dépassez les
valeurs indiquées, le produit sera irréversiblement endommagé et vous courriez un danger de
mort. (Voir le chapitre Caractéristiques techniques.)
• V ous devez respecter strictement le temps de récupération indiqué dans les caractéristiques
techniques. Sinon, vous pourriez endommager le produit.
• Les valeurs de tension indiquées sont des tensions nominales.
• A ucune valeur n'est affichée lorsque le conducteur neutre (N) ou le conducteur de protection
(PE) est interrompu.
• U tilisez uniquement l'appareil de mesure dans les plages admissibles de température et de
taux d'humidité indiquées dans les caractéristiques techniques.
• M ettez toujours le capuchon des sondes dès que vous n'avez plus besoin de l'appareil de
mesure.
• Rangez soigneusement l'appareil de mesure dès que vous n'en avez plus besoin.
• E n cas d'utilisation du détecteur de tension dans le cadre de la catégorie de mesure CAT III
et CAT IV, il est recommandé d'insérer les manchons de protection en plastique fournis pour
réduire la longueur de la pointe de contact exposée au niveau de la sonde. Cela réduit le
risque de provoquer un court-circuit lors du test.
• C AT I
• CAT II
• CAT III
• CAT IV
consignes générAles pour les piles
• Gardez les piles hors de la portée des enfants.
• N e laissez pas les piles traîner ; les enfants ou les animaux domestiques pourraient les avaler. En cas
d'ingestion, consultez immédiatement un médecin.
• D es piles corrodées ou endommagées peuvent, en cas de contact avec la peau, causer des brûlures. Il
faut donc utiliser des gants de protection appropriés.
• L es piles ne doivent pas être ni court-circuitées, ni démontées ni jetées au feu. Risque d'explosion.
• L ors de l'insertion des piles, respectez la polarité (les pôles plus/+ et moins/-).
Descriptions Des symBoles
V AC DC
12/24/50/120230/400/690
kΩ
Hz
Is
ON
OFF
Date
ce
C atégorie de mesure I pour les mesures réalisées sur les appareils électriques
et électroniques qui ne sont pas alimentés directement par la tension du
réseau (p. ex. un appareil fonctionnant avec des piles, etc.)
C atégorie de mesure II pour les mesures réalisées sur les appareils
électriques et électroniques qui sont alimentés directement par la tension du
réseau via une fiche d'alimentation.
C atégorie de mesure III pour les mesures réalisées lors des installations à
l'intérieur de bâtiments (p. ex. prises de courant ou répartitions secondaires).
C atégorie de mesure IV pour toute mesure effectuée à la source de l'instal-
lation basse tension (p. ex. distributeur principal, point d'interconnexion des
entreprises d'approvisionnement en électricité) et en extérieur.
Tension alternative CC
V /AC: Tension alternative
V/CC : Tension continue
Affichage de la plage de la tension nominale en volts (V)
Tension continue potentiel positif CC
Tension continue potentiel négatif CC
Résistance électrique en kilo-ohm
Fréquence électrique (hertz)
Pic de courant en mA (milliampère)
Durée de fonctionnement maximale en secondes (s)
Pause de fonctionnement minimale après un cycle de test en secondes
(s)
Année de production
A ffichage de phase unipolaire 100 – 690 V
ainsi que la fonction d'avertissement contre une tension dangereuse (>
50 V/CA, > 120 V/CC) même avec des piles vides ou sans pile
Symbole pour le contrôle de continuité
Symbole pour le signal sonore du contrôle de continuité
Symbole de pile pour les informations sur les piles utilisées
Marque de conformité, homologué CE
A ppareil et équipement pour les travaux électriques. Mesures de protec-
tion personnelles requises
Classe de protection 2 (isolation/isolation de sécurité doublées ou
renforcées)
