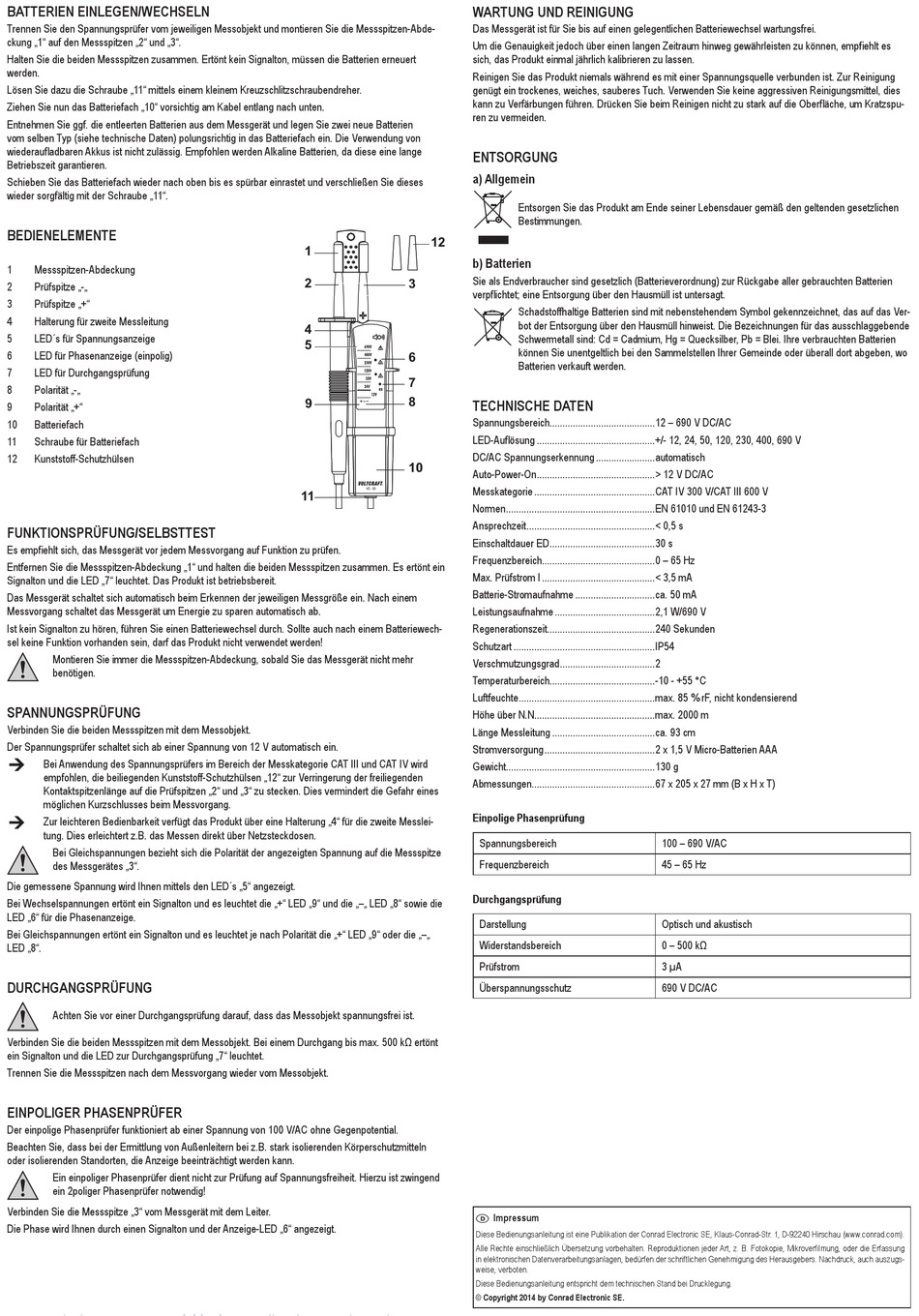

VOLTCRAFT VC-53 Bedienungsanleitung Seite 2

BAtterien einlegen/wechseln
Trennen Sie den Spannungsprüfer vom jeweiligen Messobjekt und montieren Sie die Messspitzen-Abde-
ckung „1" auf den Messspitzen „2" und „3".
Halten Sie die beiden Messspitzen zusammen. Ertönt kein Signalton, müssen die Batterien erneuert
werden.
Lösen Sie dazu die Schraube „11" mittels einem kleinem Kreuzschlitzschraubendreher.
Ziehen Sie nun das Batteriefach „10" vorsichtig am Kabel entlang nach unten.
Entnehmen Sie ggf. die entleerten Batterien aus dem Messgerät und legen Sie zwei neue Batterien
vom selben Typ (siehe technische Daten) polungsrichtig in das Batteriefach ein. Die Verwendung von
wiederaufladbaren Akkus ist nicht zulässig. Empfohlen werden Alkaline Batterien, da diese eine lange
Betriebszeit garantieren.
Schieben Sie das Batteriefach wieder nach oben bis es spürbar einrastet und verschließen Sie dieses
wieder sorgfältig mit der Schraube „11".
BeDienelemente
1 Messspitzen-Abdeckung
2 Prüfspitze „-„
3 Prüfspitze „+"
4 Halterung für zweite Messleitung
5 LED´s für Spannungsanzeige
6 LED für Phasenanzeige (einpolig)
7 LED für Durchgangsprüfung
8 Polarität „-„
9 Polarität „+"
10 Batteriefach
11 Schraube für Batteriefach
12 Kunststoff-Schutzhülsen
funktionsprüfung/selBsttest
Es empfiehlt sich, das Messgerät vor jedem Messvorgang auf Funktion zu prüfen.
Entfernen Sie die Messspitzen-Abdeckung „1" und halten die beiden Messspitzen zusammen. Es ertönt ein
Signalton und die LED „7" leuchtet. Das Produkt ist betriebsbereit.
Das Messgerät schaltet sich automatisch beim Erkennen der jeweiligen Messgröße ein. Nach einem
Messvorgang schaltet das Messgerät um Energie zu sparen automatisch ab.
Ist kein Signalton zu hören, führen Sie einen Batteriewechsel durch. Sollte auch nach einem Batteriewech-
sel keine Funktion vorhanden sein, darf das Produkt nicht verwendet werden!
M ontieren Sie immer die Messspitzen-Abdeckung, sobald Sie das Messgerät nicht mehr
benötigen.
spAnnungsprüfung
Verbinden Sie die beiden Messspitzen mit dem Messobjekt.
Der Spannungsprüfer schaltet sich ab einer Spannung von 12 V automatisch ein.
B ei Anwendung des Spannungsprüfers im Bereich der Messkategorie CAT III und CAT IV wird
empfohlen, die beiliegenden Kunststoff-Schutzhülsen „12" zur Verringerung der freiliegenden
Kontaktspitzenlänge auf die Prüfspitzen „2" und „3" zu stecken. Dies vermindert die Gefahr eines
möglichen Kurzschlusses beim Messvorgang.
Z ur leichteren Bedienbarkeit verfügt das Produkt über eine Halterung „4" für die zweite Messlei-
tung. Dies erleichtert z.B. das Messen direkt über Netzsteckdosen.
B ei Gleichspannungen bezieht sich die Polarität der angezeigten Spannung auf die Messspitze
des Messgerätes „3".
Die gemessene Spannung wird Ihnen mittels den LED´s „5" angezeigt.
Bei Wechselspannungen ertönt ein Signalton und es leuchtet die „+" LED „9" und die „–„ LED „8" sowie die
LED „6" für die Phasenanzeige.
Bei Gleichspannungen ertönt ein Signalton und es leuchtet je nach Polarität die „+" LED „9" oder die „–„
LED „8".
DurchgAngsprüfung
Achten Sie vor einer Durchgangsprüfung darauf, dass das Messobjekt spannungsfrei ist.
Verbinden Sie die beiden Messspitzen mit dem Messobjekt. Bei einem Durchgang bis max. 500 kΩ ertönt
ein Signalton und die LED zur Durchgangsprüfung „7" leuchtet.
Trennen Sie die Messspitzen nach dem Messvorgang wieder vom Messobjekt.
einpoliger phAsenprüfer
Der einpolige Phasenprüfer funktioniert ab einer Spannung von 100 V/AC ohne Gegenpotential.
Beachten Sie, dass bei der Ermittlung von Außenleitern bei z.B. stark isolierenden Körperschutzmitteln
oder isolierenden Standorten, die Anzeige beeinträchtigt werden kann.
E in einpoliger Phasenprüfer dient nicht zur Prüfung auf Spannungsfreiheit. Hierzu ist zwingend
ein 2poliger Phasenprüfer notwendig!
Verbinden Sie die Messspitze „3" vom Messgerät mit dem Leiter.
Die Phase wird Ihnen durch einen Signalton und der Anzeige-LED „6" angezeigt.
wArtung unD reinigung
Das Messgerät ist für Sie bis auf einen gelegentlichen Batteriewechsel wartungsfrei.
Um die Genauigkeit jedoch über einen langen Zeitraum hinweg gewährleisten zu können, empfiehlt es
sich, das Produkt einmal jährlich kalibrieren zu lassen.
Reinigen Sie das Produkt niemals während es mit einer Spannungsquelle verbunden ist. Zur Reinigung
genügt ein trockenes, weiches, sauberes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, dies
kann zu Verfärbungen führen. Drücken Sie beim Reinigen nicht zu stark auf die Oberfläche, um Kratzspu-
ren zu vermeiden.
entsorgung
a) Allgemein
12
1
b) Batterien
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien
2
3
verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.
4
5
6
7
8
9
technische DAten
Spannungsbereich . ........................................12 – 690 V DC/AC
LED-Auflösung ..............................................+/- 12, 24, 50, 120, 230, 400, 690 V
DC/AC Spannungserkennung .......................automatisch
10
Auto-Power-On . .............................................> 12 V DC/AC
Messkategorie ...............................................CAT IV 300 V/CAT III 600 V
11
Normen . .........................................................EN 61010 und EN 61243-3
Ansprechzeit . .................................................< 0,5 s
Einschaltdauer ED . ........................................30 s
Frequenzbereich . ...........................................0 – 65 Hz
Max. Prüfstrom I ............................................< 3,5 mA
Batterie-Stromaufnahme ...............................ca. 50 mA
Leistungsaufnahme .......................................2,1 W/690 V
Regenerationszeit . .........................................240 Sekunden
Schutzart .......................................................IP54
Verschmutzungsgrad . ....................................2
Temperaturbereich . ........................................-10 - +55 °C
Luftfeuchte . ....................................................max. 85 % rF, nicht kondensierend
Höhe über N.N. . .............................................max. 2000 m
Länge Messleitung ........................................ca. 93 cm
Stromversorgung . ..........................................2 x 1,5 V Micro-Batterien AAA
Gewicht . .........................................................130 g
Abmessungen . ...............................................67 x 205 x 27 mm (B x H x T)
einpolige phasenprüfung
Durchgangsprüfung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
S chadstoffhaltige Batterien sind mit nebenstehendem Symbol gekennzeichnet, das auf das Ver-
bot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende
Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien
können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo
Batterien verkauft werden.
Spannungsbereich
Frequenzbereich
Darstellung
Widerstandsbereich
Prüfstrom
Überspannungsschutz
impressum
D
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
A lle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs-
weise, verboten.
D iese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
© copyright 2014 by conrad electronic se.
100 – 690 V/AC
45 – 65 Hz
Optisch und akustisch
0 – 500 kΩ
3 µA
690 V DC/AC
