BeDienungsAnleitung
D

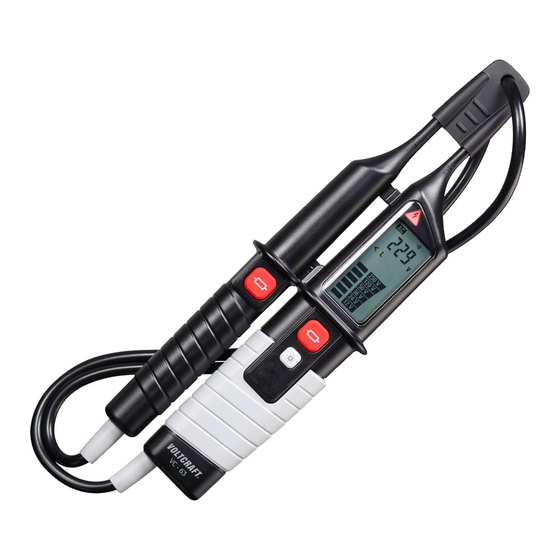

spAnnungsprüfer „Vc-63"
Best.-nr. 1313885
Bestimmungsgmässe VerwenDung
Der 2polige Spannungsprüfer dient zum Messen und Anzeigen von Gleich- und Wechselspan-
nungen im elektrischen Niederspannungs-Stromkreis. Ebenso verfügt das Produkt über einen
akustischen und visuellen Durchgangsprüfer sowie eines RCD-Test. Die Stromversorgung erfolgt
über zwei mitgelieferte Batterien vom Typ AAA/Micro.
Der Spannungsprüfer entspricht der Norm für zweipolige Spannungsprüfer von 12 - 690 V/CAT III,
1000 V/CAT IV, 600 V nach EN 61243-3:2010/EN 60529 sowie der Schutzart IP64 (Staub- und
Spritzwasser). Das Produkt ist für die Verwendung in trockener oder feuchter Umgebung geeignet.
Der Betrieb bei Regen oder Niederschlägen ist nicht zulässig. Der Spannungsprüfer ist für den
Einsatz durch Elektrofachkräfte in Verbindung mit persönlicher Schutzausrüstung ausgelegt.
Das Messgerät darf mit geöffnetem Batteriefach nicht betrieben werden.
Messungen unter widrigen Umgebungsbedingungen wie z.B. Staub und brennbare Gase, Dämpfe
oder Lösungsmittel sind nicht zulässig.
Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt
zu beachten.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthal-
tenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
lieferumfAng
• Spannungsprüfer
• 2x Batterie Micro/AAA
• 2x Kunststoff-Schutzhülsen
• 2x 4mm-Adapter zum Aufdrehen auf die Messspitzen
• Bedienungsanleitung
symBol-erklärungen
E in Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchti-
gung der elektrischen Sicherheit des Geräts
E in in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der
Bedienungsanleitung hin.
D as Pfeilsymbol ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben
werden.
sicherheitshinweise
Bei schäden, die nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die gewährleistung/garantie! für folgeschäden übernehmen wir keine
haftung!
Bei sach- oder personenschäden, die durch unsachgemäße handhabung oder
nichtbeachten der sicherheitshinweise verursacht werden, übernehmen wir keine
haftung! in solchen fällen erlischt die gewährleistung/garantie.
• A us Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.
• D as Produkt ist kein Spielzeug. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• V erwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen
warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter
Umständen das Produkt zerstören.
• V ermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder
beim Transport:
- Kälte oder Hitze, direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Stöße, Schläge
• L assen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
• G ehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus
bereits geringer Höhe wird es beschädigt.
• G reifen Sie während einer Messung niemals an die Messspitzen oder direkt auf einen
Messpunkt. Es besteht die Gefahr eines elektrischen Schlages.
• G reifen Sie während einer Messung niemals über die fühlbare Griffbereichsbegrenzung
hinaus.
• V ermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen Feldern
oder Sendeantennen. Dadurch kann der Messwert verfälscht werden.
• Ü berprüfen Sie vor und nach jeder Messung Ihr Messgerät und die Messleitung auf
Beschädigungen. Führen Sie auf keinen Fall Messungen durch, wenn die schützende
Isolierung beschädigt oder das Messgerät anderweitig beschädigt ist.
• S eien Sie besonders vorsichtig beim Umgang mit Spannungen über 50 V/AC oder
75 V/DC. Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter
einen lebensgefährlichen Schlag erhalten.
• D as Messgerät ist nur zur Verwendung in trockener oder feuchter Umgebung geeignet.
Vermeiden Sie die Verwendung in nasser Umgebung.
Version 09/15
• A chten Sie immer auf saubere Messspitzen. Verschmutze oder gar korrodierte Mess-
klemmen können zu einer fehlerhaften Messung führen.
• D ie Prüfspitzen dürfen nur an den dafür vorgesehenen Handgriffen angefasst werden.
Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Ü berschreiten Sie niemals die höchst zulässigen Spannungswerte. Beim Überschreiten
der angegeben Werte wird das Produkt beschädigt und es besteht Lebensgefahr.
(Siehe Kapitel „Technische Daten").
• D ie Regenerationszeit wie unter „Technische Daten" angegeben, ist unbedingt einzu-
halten. Andernfalls könnte das Produkt beschädigt werden.
• D ie angegebenen Spannungswerte sind Nennspannungen.
• B ei unterbrochenem Neutralleiter (N) oder Schutzleiter (PE) erfolgt keine Anzeige.
• V erwenden Sie das Messgerät nur innerhalb der zulässigen Umgebungsbedingungen
(Siehe Kapitel „Technische Daten").
• M ontieren Sie stets die Messspitzen-Abdeckung, sobald Sie das Messgerät nicht mehr
benötigen.
• B ewahren Sie das Messgerät an einen trockenen, staubgeschützten Ort auf, wenn Sie
es nicht mehr benötigen.
• B ei Anwendung des Spannungsprüfers im Bereich der Messkategorie CAT III und
CAT IV wird empfohlen, die beiliegenden Kunststoff-Schutzhülsen zur Verringerung der
freiliegenden Kontaktspitzenlänge auf die Prüfspitze zu stecken. Dies vermindert die
Gefahr eines möglichen Kurzschlusses beim Prüfen.
• C AT I
• C AT II M esskategorie II für Messungen an elektrischen und elektronischen Geräten,
• C AT III M esskategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen
• C AT IV M esskategorie IV für Messungen an der Quelle der Niederspannungsinstalla-
Allgemeine BAtteriehinweise
• B atterien gehören nicht in Kinderhände.
• L assen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
• A usgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• B atterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht
Explosionsgefahr.
• A chten Sie beim Einlegen der Batterien auf die richtige Polung (Plus/+ und Minus/- beachten).
symBolBeschreiBungen
V Ac Dc
12/24/36/50/120/230/400/690
k Ω
Hz
M esskategorie I für Messungen an elektrischen und elektronischen Geräten,
welche nicht direkt mit Netzspannung versorgt werden (z.B. batteriebetriebene
Geräte etc.)
welche über einen Netzstecker direkt mit Netzspannung versorgt werden.
oder Unterverteilungen).
tion (z.B. Hauptverteilung, Haus-Übergabepunkte der Energieversorger etc.)
und im Freien.
Wechselspannung AC
V/AC: Wechselspannung
V/DC: Gleichspannung
Anzeige des Nennspannungsbereichs in Volt (V)
Gleichspannung Pluspotential DC
Gleichspannung Minuspotential DC
Elektrischer Widerstand in Kilo-Ohm
Elektrische Frequenz (Hertz)
Einpolige Phasenanzeige von 100 - 690 V sowie Warnung vor
gefährlicher Spannung (>50 V/AC, >120 V/DC) Funktion auch
mit leeren bzw. ohne Batterien gegeben
Symbol für Durchgangsprüfung
Batteriesymbol für verwendete Batterie
Konformitätszeichen, CE-geprüft
Gerät und Ausrüstung zum Arbeiten unter Spannung
Persönliche Schutzmaßnahmen erforderlich
Schutzklasse 2 (doppelt oder verstärkte Isolierung/Schutziso-
liert)
