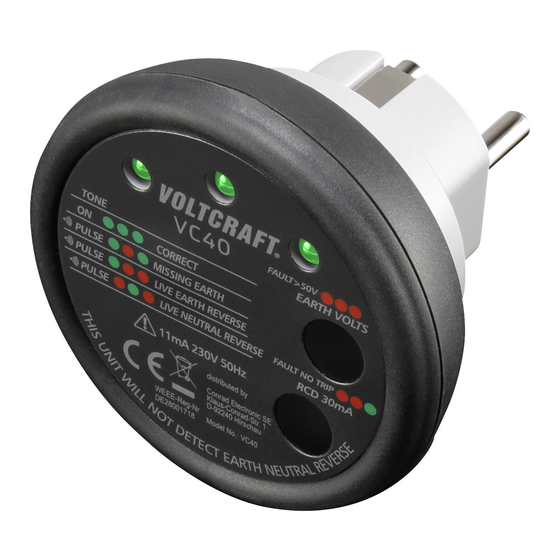

VOLTCRAFT VC40 Bedienungsanleitung
Steckdosentester
Vorschau ausblenden
Andere Handbücher für VC40:
- Bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung (52 Seiten) ,
- Bedienungsanleitung (48 Seiten)
Verwandte Anleitungen für VOLTCRAFT VC40
Inhaltszusammenfassung für VOLTCRAFT VC40

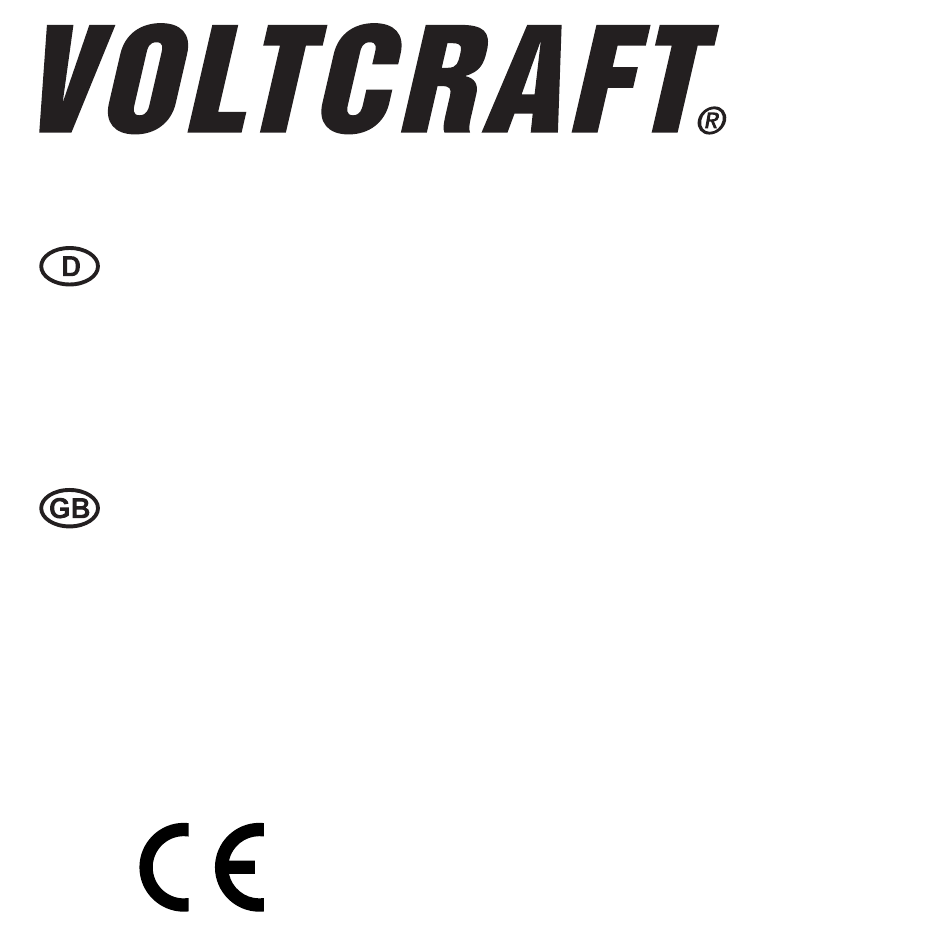

- Seite 1 Bedienungsanleitung Steckdosentester VC40 Best.-Nr. 1509105 Seite 2 - 24 Operating Instructions Mains outlet tester VC40 Item No. 1509105 Page 25 - 45...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ................ 3 2. Symbol-Erklärung ............. 5 3. Bestimmungsgemäße Verwendung ......... 6 4. Lieferumfang ..............7 5. Funktionen ................ 8 6. Sicherheitshinweise ............9 7. Bedienung ..............14 8. Testergebnisse Übersicht ..........20 9. Entsorgung ..............23 10. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungs- anleitung beachten! Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. - Seite 4 Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch...
-
Seite 5: Symbol-Erklärung
2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z. B. durch einen elektischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Seite 6: Bestimmungsgemäße Verwendung
Prüfung von Schutzkontaktsteckdosen, Kabeltrommeln und Ver- längerungsleitungen auf korrekten Anschluss möglich. Der Steck- dosentester VC40 ist in der Lage die Steckdose auf richtigen Anschluss (Polarität) hin zu prüfen und zeigt Verdrahtungsfehler mit Hilfe einer optischen Anzeige an. Zusätzlich können Tests zur Ermittlung unerwünschter Spannungen zwischen Erdung und... -
Seite 7: Lieferumfang
Die Sicherheitshinweise sind unbedingt zu beachten! Das Produkt entspricht den gesetzlichen, nationalen und eu- ropäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. 4. Lieferumfang • Steckdosentester VC40 • Bedienungsanleitung... -
Seite 8: Funktionen
Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5. Funktionen • Polaritätstest • Spannungsabfall zwischen der Erdung und anderen Leitungen • Fehlerstromtest (RCD) -
Seite 9: Sicherheitshinweise
6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung auf- merksam durch und beachten Sie insbesondere die Sicherheitshinweise. Bei Sach- und Perso- nenschäden, die durch Nichtbeachten der Be- dienungsanleitung und der Sicherheitshinweise oder durch unsachgemäße Handhabung verur- sacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/ Garantie! Sehr geehrte Kundin, sehr geehrter Kunde,... - Seite 10 • Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. • Lassen Sie das Verpackungsmaterial nicht acht- los liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. • Schützen Sie das Produkt vor extremen Tempe- raturen, direktem Sonnenlicht, starken Erschüt- terungen, hoher Feuchtigkeit, Nässe, brennba- ren Gasen, Dämpfen und Lösungsmitteln.
- Seite 11 - nicht mehr ordnungsgemäß funktioniert, über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde, - erheblichen Transportbelastungen ausgesetzt wurde oder - einem mechanischen Schock ausgesetzt war (fallen lassen). • Testen Sie das Gerät an einer bekannten, korrekt verdrahteten Schutzkontaktsteckdose. • Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
- Seite 12 • Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektri- schen Schlags. • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
- Seite 13 Gerätes ab. Nutzen Sie das Gerät nur in vertikaler Position. • Überprüfen Sie das Testergebnis des Steckdo- sentesters VC40 niemals mit einem Multimeter. Für korrekte Testergebnisse muss eine verbrau- chende Last während der Messung das Netz belasten. Eine hochohmige Messung allein kann durch normale Störungen (Induktivitäten am...
-
Seite 14: Bedienung
7. Bedienung Stecken Sie den Steckdosentester VC40 in die zu prüfende Schutzkontaktsteckdose. Achten Sie darauf, dass die Erdungs- kontakte der Steckdose nicht verschlissen oder weg gebogen sind. Alle Kontakte des Messgerätes müssen die entsprechen- den Kontakte der Steckdose sicher kontaktieren. Ansonsten tauschen Sie die Steckdose aus. - Seite 15 Mit dem eingesteckten Testgerät können durch berühren eines der Pads weitere Test durchgeführt werden. Führen Sie die Tests erst durch, wenn alle LEDs green/grün leuchten und dauerhaft das akustische Signal ertönt. Spannungsabfall zwischen der Erdung und anderen Leitungen Bei falsch angeschlossener Elektrik kann es vorkommen, dass zwischen der Erdung (Schutzleiter: PE - oft gelb / gelb-grün) und den anderen Litzen ein Spannungsabfall zu messen ist.
- Seite 16 (nicht alle LEDs leuchten grün) wird der Test unterdrückt. Es wird getestet, ob eine Spannung über 50 V/AC zwischen Null- leiter und Schutzleiter vorliegt. Ist dies der Fall leuchten alle drei LEDs rot und der Summer gibt ein pulsierendes Signal von sich.
- Seite 17 Trennen Sie alle Geräte bzw. schalten Sie jegliche Beleuchtung aus, die an der Sicherung angeschlos- sen sind, bei der der Test einen Spannungsabfall zwischen der Erdung und dem Neutralleiter festge- stellt hat. Ein Kabelbruch kann nicht ausgeschlossen werden. Fehlerstromtest (RCD – Fehlerstrom-Schutzeinrichtung) Mit dem Fehlerstromtest überprüfen Sie die Erdung der Schutz- kontaktsteckdose.
- Seite 18 Schlägt der Test fehl, überprüfen Sie den installier- ten FI-Schutzschalter und tauschen Sie diesen ge- gebenenfalls. Beachten Sie, dass FI-Schutzschalter erst seit 1984 in Bädern und Nassräumen und erst seit 2009 in allgemeinen Räumen vorgeschrieben sind (außer GB). Sollte Ihr Gerät beim RCD-Test nicht auslösen (alle LEDs bleiben Grün und der Summer wird wiederholend für einen Augenblick tiefer), ist bei Ihnen kein FI Installiert.
- Seite 19 fernen Sie den Tester und schalten Sie den FI-Schutzschalter wieder ein. Erfolgt innerhalb der vorgeschriebenen 300ms keine Abschaltung, leuchten die ersten beiden LEDs rot und die dritte grün. Der Summer tönt gepulst. Nach 4,5 Sekunden wird der Test abgebrochen und direkt die Spannung zwischen Nullleiter und Erdung gemessen (siehe oben).
-
Seite 20: Testergebnisse Übersicht
8. Testergebnisse Übersicht N = Nullleiter / E = Erdung / L = Phase / X = Nicht verbunden Litzen- Status Anzeige am Gerät Akustisches kombination Signal LED1 LED2 LED3 N E L alles korrekt green green green Dauerhaftes Verbunden Signal E N L E / N... - Seite 21 Litzen- Status Anzeige am Gerät Akustisches kombination Signal LED1 LED2 LED3 N X L fehlende green red green Pulsierendes Erdung Signal / L X N green red green Tuten E X L green red green L X E green red green E L X Fehler an der...
- Seite 22 RCD Test Führen Sie den RCD-Teste erst durch, wenn alle LEDs green/ grün leuchten und dauerhaft das akustische Signal ertönt. Zustand Anzeige am Gerät Akustisches Signal LED1 LED2 LED3 Litzen sind korrekt green green green Dauerhaftes angeschlossen. Das RCD Signal Testfeld wird nicht berührt.
-
Seite 23: Entsorgung
9. Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdau- er gemäß den geltenden gesetzlichen Bestimmungen. 10. Technische Daten Messspannung .....230 V/AC 50Hz Stromaufnahme ....11 mA RCD Test Nennstrom ......30 mA +/- 5% (bei 230 V/AC, 50 Hz) Testzeit .........max. - Seite 24 Erdungstest Schwellwert ......50 V +/- 10% rms (für Wieder- stände < 100 kΩ Reaktionszeit ......100 ms Betriebsbedingungen Temperatur ......+5 bis +40 °C (+41 bis +104 °F) Luftfeuchtigkeit ..... < 80% relativ, nicht kondensierend Lagerbedingungen Temperatur ......-20 bis +60 °C (-4 bis +140 °F) Luftfeuchtigkeit .....<...
- Seite 25 Table of contents Page 1. Introduction ..............27 2. Explanation of symbols ..........28 3. Intended use ..............29 4. Package contents ............30 5. Features ................. 31 6. Safety information ............32 7. Operation ................ 36 8. Test results ..............42 9.
-
Seite 26: Introduction
1. Introduction Dear customer, Thank you for purchasing this product. In order to ensure safe use of this product, always follow the instructions in this manual. This product complies with statutory national and European regulations. These operating instructions are part of this product. They contain important information on setting up and using the product. -
Seite 27: Explanation Of Symbols
2. Explanation of symbols The symbol with the lightning in a triangle is used if there is a risk to your health, e.g. due to an electric shock. This symbol is used to highlight important information in these operating instructions. It is highly important that you read this information carefully. -
Seite 28: Intended Use
3. Intended use This mains outlet tester enables you to check that mains outlets, cable drums and extension cables are connected correctly. It de- tects whether the mains outlet is connected in the correct polarity and displays wiring errors on a visual display. You can also detect unwanted voltages between the ground and neutral wire and test for a fault current (RCD). -
Seite 29: Package Contents
Always observe the safety information in these in- structions. This product complies with statutory national and European regulations. All company and product names are trademarks of their respective owners. All rights reserved. 4. Package contents • Mains outlet tester VC40 • Operating instructions... -
Seite 30: Features
Up-to-date operating instructions Download the latest operating instructions via the link www.conrad.com/downloads or scan the QR code. Follow the instructions on the website. 5. Features • Polarity test • Voltage drop between the ground and other wires • Fault current test (RCD) -
Seite 31: Safety Information
6. Safety information Read the operating instructions and safety in- formation carefully. We assume no liability for personal injury or damage to property caused by failure to observe these instructions and safety information. Such cases will invalidate the warranty. Dear customer, The following safety instructions are provided for your personal safety and to prevent damage to the product. - Seite 32 • Do not leave packaging material lying around carelessly, as this may become dangerous play- ing material for children. • Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, mois- ture, flammable gases, vapours and solvents. • Do not place the product under any mechanical stress.
- Seite 33 - has been subjected to any serious transport- related stress or - has been subjected to an impact. • Start by testing the device on an earthed wall socket that is wired correctly. • Always observe the safety and operating instruc- tions of any other devices that are connected to the product.
- Seite 34 • Consult a technician if you are not sure how to use or connect the product. • Maintenance, modifications and repairs must be done by a technician or an authorized repair centre. • Never test loose wires or open leads. This device is only designed to test earthed mains sockets.
-
Seite 35: Operation
• Never check the test results with a multimeter. To ensure the test results are correct, an electrical load must be drawing power from the mains dur- ing the measurement. A high-impedance meas- urement may be distorted by normal interference (mains inductance). - Seite 36 The mains outlet tester will emit an audible signal when it is connected to the mains supply. The three red/green LEDs indicate the test results. The most important test results are displayed on the front side of the device. A list of all results is provided in section 8.
- Seite 37 cal wiring. Voltage drops can cause leakage currents in old houses due to defective cable insulation and moisture. It can also cause faults in old appliances. To carry out this test, touch the pad marked with "Earth Volts" for at least one second. Ensure that the device is plugged in and that the wires are connected correctly (all LEDs should turn green), otherwise the test will not be completed.
- Seite 38 Disconnect all devices/turn off all lights that are con- nected to the fuse if the test indicates a voltage drop between the earth and neutral wires. This may indi- cate a broken cable. Fault current test (RCD – residual current device) Carry out a fault current test to check that the mains socket is earthed correctly.
- Seite 39 If the test fails, check that the residual current circuit breaker is working correctly and replace if neces- sary. Please note that residual current circuit break- ers were not required in bathrooms and wet rooms until 1984 and in other rooms until 2009 (except in the UK).
- Seite 40 Remove the tester and turn the residual current circuit breaker back on. If the device does not switch off within 300 ms, the first two LEDs will turn red and the third LED will stay green. The buzzer will emit a pulsating tone. After 4.5 seconds, the test will be interrupted and the tester will measure the voltage between the neutral and earth wires (see above).
-
Seite 41: Test Results
8. Test results N = neutral wire / E = earth / L = phase / X = Not connected Wire combi- Status LED status Acoustic nation signal LED1 LED2 LED3 N E L All wires are green green green Steady connected signal correctly... - Seite 42 Wire combi- Status LED status Acoustic nation signal LED1 LED2 LED3 N X L Missing earth green red green Pulsating signal / L X N green red green beeps E X L green red green L X E green red green E L X Phase (L)
- Seite 43 RCD test Only run the RCD test when all LEDs are green and the acoustic signal is constant. Status LED status Acoustic signal LED1 LED2 LED3 Wires are connected green green green Steady signal properly. The RCD was not triggered. The RCD was triggered green green green No signal and the test results are...
-
Seite 44: Disposal
9. Disposal Electronic devices are recyclable waste and must not be disposed of with household waste. Always dispose of the product according to the relevant statutory regulations. 10. Technical data Measurement voltage ..230 V/AC 50Hz Current consumption ..11 mA RCD test Rated current .... -
Seite 45: Operating Conditions
Earthing test Threshold ......50 V +/- 10% rms (for resistances < 100 kΩ) Reaction time ....100 ms Operating conditions Temperature ..... +5 to + 40 °C (+41 to +104 °F) Humidity ......< 80% relative, non-condensing Storage conditions Temperature ..... -20 to +60 °C (-4 to +140 °F) Humidity ...... - Seite 48 Dies ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten-verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
