VOLTCRAFT VC-OBD-9770 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. VOLTCRAFT Anleitungen
  4. Prüfgeräte
  5. VC-OBD-9770
  6. Bedienungsanleitung
VOLTCRAFT VC-OBD-9770 Bedienungsanleitung

VOLTCRAFT VC-OBD-9770 Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
VC-OBD-9770

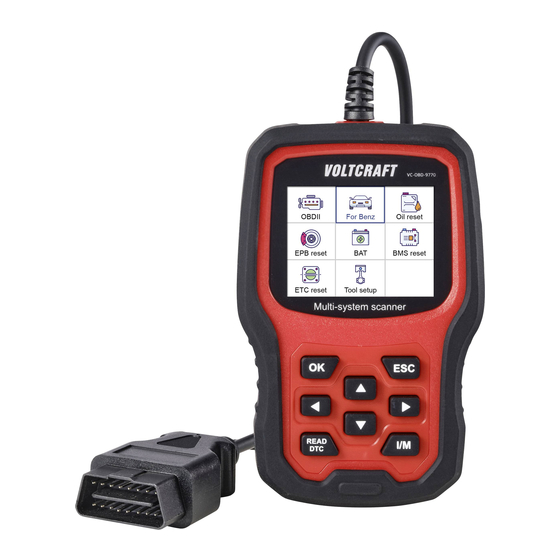

OBD II Diagnosetool
Best.-Nr. 2923219
Operating Instructions
VC-OBD-9770
OBD II car diagnostic tool
Item No. 2923219
Mode d'emploi
VC-OBD-9770
Outil de diagnostic pour voiture
N° de commande 2923219
Gebruiksaanwijzing
VC-OBD-9770
OBD II diagnosetool
Bestelnr. 2923219
Seite 2 - 31
Page 32 - 61
Page 62 - 91
Pagina 92 - 121

Werbung

loading

Verwandte Anleitungen für VOLTCRAFT VC-OBD-9770

Inhaltszusammenfassung für VOLTCRAFT VC-OBD-9770

  • Seite 1 Bedienungsanleitung VC-OBD-9770 OBD II Diagnosetool Best.-Nr. 2923219 Seite 2 - 31 Operating Instructions VC-OBD-9770 OBD II car diagnostic tool Item No. 2923219 Page 32 - 61 Mode d’emploi VC-OBD-9770 Outil de diagnostic pour voiture N° de commande 2923219 Page 62 - 91...
  • Seite 2 Inhaltsverzeichnis Seite Einführung ........................4 Symbol-Erklärung ......................4 Merkmale und Funktionen ....................4 Bestimmungsgemäße Verwendung ................5 Lieferumfang ........................5 Herunterladen von Bedienungsanleitungen..............5 Sicherheitshinweise ......................6 7.1 Allgemein ........................6 7.2 Handhabung ......................6 7.3 Betriebsumgebung ....................6 7.4 Betrieb ........................7 7.5 Produkt ........................7 Produktübersicht ......................8 Anschluss am Fahrzeug ....................10 Funktionsbeschreibung ....................10 10.1 Mercedes-Benz Diagnose ..................10 10.2 Spezialfunktionen ....................16...
  • Seite 3 Tool Setup ........................26 12.1 Sprache ........................26 12.2 Piepser .........................27 12.3 Maßeinheiten ......................27 12.4 Displaystil ......................27 12.5 Anzeige von Geräteinformationen ................28 Software Update ......................28 Entsorgung ........................29 14.1 Produkt .........................29 14.2 Batterien/Akkus ....................29 Fehlerbehebung ......................30 16 Pflege und Reinigung ....................30 Technische Daten ......................31 17.1 Allgemein ......................31 17.2 Unterstützte Daten-Protokolle................31 17.3 Unterstützte Fahrzeugmarken ................31...
  • Seite 4 1 Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.
  • Seite 5 4 Bestimmungsgemäße Verwendung Das Produkt dient zur Herstellung einer Kommunikation mit Steuergeräten in Kraftfahrzeugen. Die Fahrzeuge für die das Gerät entwickelt wurde, finden Sie in den „Technischen Daten“. Das Gerät wird über die OBD II-Schnittstelle mit dem Datenbus-System des Fahrzeugs verbunden und gleichzeitig auch mit Strom versorgt. Eine Verwendung ist nur in geschlossenen Räumen bzw. im geschützten Bereich eines Fahrzeugs erlaubt.
  • Seite 6 7 Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. 7.1 Allgemein Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet.
  • Seite 7 7.4 Betrieb Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: –...
  • Seite 8 8 Produktübersicht OBDII For Benz Oil reset EPB reset BMS reset ETC reset Tool Setup...
  • Seite 9 Display Taste OK Bestätigt die Auswahl von Menüpunkten, Aktionen etc. Taste ESC Löscht eine Auswahl oder stoppt eine Aktion bzw. kehrt zum Menü zurück. Taste Navigiert im Menü nach links oder geht im Menü einen Schritt zurück. Taste Navigiert im Menü nach rechts oder geht im Menü einen Schritt vorwärts. Taste Navigiert im Menü nach oben oder bewegt die Menüansicht nach oben (wenn die Ansicht nicht ganz auf einen Bildschirm passt).
  • Seite 10 9 Anschluss am Fahrzeug Das Anschließen oder Trennen des Diagnosegerätes muss immer bei ausgeschalteter Zündung erfolgen. • Verbinden Sie den Stecker des ODB II-Anschlusses (8) mit der OBD II-Schnittstelle des Fahrzeugs. Die OBD II-Schnittstelle im Fahrzeug befindet sich normalerweise in der Nähe des Lenkrads oder der Mittelkonsole. Wenn Sie die Schnittstelle nicht finden, erkundigen Sie sich diesbezüglich in den Serviceunterlagen des Fahrzeugs. • Schalten Sie die Zündung des Fahrzeugs ein.
  • Seite 11 10.1.1 Abrufen der Daten aus der letzten Abfrage Wählen Sie [Last test Record]. Menu selection Menu selection Last Test Record Health Report Automatically Search Control Units Manually Select Special Functions Mit dieser Funktion können Sie schnell und einfach die Daten der letzten Abfrage abrufen. 10.1.2 Automatische Fahrzeugauswahl Wählen Sie [Automatically Search], um den Fahrzeugtyp automatisch zu erkennen.
  • Seite 12 10.1.3 Manuelle Fahrzeugauswahl Wählen Sie [Manually Select] und wählen Sie im angezeigten Menü die benötigten Daten zum Fahrzeug aus. Menu selection Menu selection Last Test Record A Class Automatically Search AMG Class Manually Select B Class C Class CL Class CLA Class CLC Class 1/25...
  • Seite 13 10.1.4 Auslesen der Daten Schnelltest Wählen Sie [Health Report]. Es erscheint folgende Übersicht. Menu selection Scanning...[12%] Health Report ECM - Engine Control Modu... Control Units FTC -Front Transmission Co Special Functions Select System ECM - Engine Control Modu... Steuergeräteauswahl Wählen Sie [Control Units] und selektieren Sie das gewünschte Steuergerät wie folgt. Menu selection Menu selection Health Report Drive Control Units Chassis Special Functions...
  • Seite 14 Menu selection ECM - Engine Control Module(CDI... Auslesen der Versionsinformationen zum Steuergerät Wählen Sie [Version Information], um die Daten anzuzeigen. Select Function 01-Version Information 01-version Information 02-Read Fault Codes MB No.:0001530779 03-Erase Fault Codes Supplier: Bosch 04-Read Datastream Hardware Status:33/98 Software Status:20/99 Diagnosis ldent: 1/06 Auslesen von Fehlercodes...
  • Seite 15 Löschen von Fehlercodes Wählen Sie [Erase Fault Codes], um die gespeicherten Fehler zu löschen. Folgen Sie den Anweisungen im Display (1). Select Function lnformation 01-version Information 02-Read Fault Codes Erase fault codes had Success. 03-Erase Fault Codes Please wait 10 seconds,Turn ignition 04-Read Datastream off and Switch on again. Read fault codes to verify. Auslesen von Datenströmen Wählen Sie [Read Datastream), um einen Datenstrom auszulesen.
  • Seite 16 Select Brand Select Datastream Datastream All Datastream Of Page Last Test Shortcut View All Items For BMW Series Diagnose Select Items 01 Circuit 50 input Through For MINI Series Diagnose 03 Circuit 15 For Rolls-Royce Series Diagnose Select System Diagnose 24 Stop Lamp switch Through 02 Circuit 50 output 1~4/42...
  • Seite 17 10.2.1 Rücksetzen der Öl-Service Kontrollanzeige Wählen Sie [Oil Service Light Reset) und folgen Sie den Displayanweisungen. Führen Sie dabei folgende Schritte aus: Special Functions Oil Service Light Reset Oil Service Light Reset Confirmation Of General Mainten Teach-in Of Throttle Valve Stop Reset General Maintenance EPB Replace Brake Pads Tire pressure warning light reset Tire Pressure Sensor Reset Diesel Engine Oil Service Light Reset...
  • Seite 18 Oil Service Light Reset Oil Service Light Reset Confirmation Of General Mainten Reset General Maintenance Are you sure to reset general service? Press[OK] to continue, Press [ESC] to exit. Oil Service Light Reset Oil Service Light Reset Main Odometer Reading Until Next Main Odometer Reading Until Next Service Date: 24753 km Service Date: 24753km...
  • Seite 19 10.2.2 Bremsbelagwechsel an der elektrischen Feststellbremse Wählen Sie [EPB Replace Brake Pads) und folgen Sie den Displayanweisungen. Führen Sie dabei folgende Schritte aus: EPB Replace Brake Pads Special Functions Oil Service Light Reset Requirements Teach-in Of Throttle Valve Stop *The Vehicle Must Be At A EPB Replace Brake Pads Standstill Tire pressure warning light reset Secure The Vehicle To Prevent lt Tire Pressure Sensor Reset Rolling Away...
  • Seite 20 Move To The Assembly Position Move To The Assembly Position Now start to disassemble the brake calipers and replace EPB pads.lf the Please Check The Motor Has brake is not fully retracted, please use Fully Retracted a tool to push it back. EPB Replace Brake Pads Deactivate Assembly Position Move To The Assembly Position...
  • Seite 21 Move To The Assembly Position Move To The Assembly Position Status Of Left Electric Parking Press [OK] To Deactivate Assembly Brake:lN ASSEMBLY POSITION Position Status Of Right Electric Parking Brake.lN ASSEMBLY POSITION Move To The Assembly Position Move To The Assembly Position Please Check The Motor Has Fully Procedure Was completed Released...
  • Seite 22 11 OBD II Diagnose 11.1 Auslesen von Fehlercodes Es wird zwischen zwei Arten von Fehlercodes unterschieden: „Hard codes“ bzw. „Permanent codes“ sind Fehler, die die Motorkontroll-Anzeige im Arma- turenbrett auslösen, wenn ein abgas-relevanter Fehler vorliegt. „Pending codes“ sind Fehler, die während der letzten oder der aktuellen Fahrt aufgetreten sind. Diese Codes werden bei der nächsten Fahrt gelöscht, wenn sie nicht mehr auftreten sollten. Solche Fehler lösen die Motorkontroll-Anzeige im Armaturenbrett nicht aus. Wählen Sie mit den Tasten (6) und (7) [Read Codes] aus und drücken Sie die Taste OK (2). Diagnostic Menu Read Codes Erase Codes...
  • Seite 23 11.2 Löschen von Fehlercodes Der Motor muss beim Löschen der Fehlercodes ausgeschaltet sein. Bevor Sie diese Funktion ausführen, stellen Sie sicher, dass Sie die Fehlercodes abrufen und aufzeichnen. Nach der Löschung sollten Sie die Fehlercode-Abfrage erneut starten, um sicher zu gehen, dass nur die Fehler angezeigt werden, die auch tatsächlich noch vorhanden sind.
  • Seite 24 Drücken Sie die Taste OK (2), um die Fehlercodes zu löschen. Erase Codes Erase Codes Please Turn Ignition ON with Emission-Related Diagnostic Engine Off, Press OK key to Information has been cleared! continue! 11.3 I/M Bereitschaftstest I/M bezieht sich auf Inspektion und Wartung (Inspection and Maintenance), um den nationalen Schadstoffnormen zu entsprechen. I/M zeigt an, ob die verschiedenen emissionsrelevanten Systeme des Fahrzeugs ordnungsgemäß funktionieren und ob Inspektions- und Wartungstests durchgeführt werden können.
  • Seite 25 11.4 Anzeige von Live-Daten Das OBD II-Scan-Tool ist ein spezielles Diagnosetool, das mit dem Fahrzeugcomputer kommuniziert. Mit dem Scan-Tool können Sie Live-Daten in Echtzeit anzeigen. Diese Informationen umfassen Werte (Spannung, Drehzahl, Temperatur, Geschwindigkeit usw.) und Statusinformationen (offener Regelkreis, Kraftstoffsystemstatus usw.) die von den verschiedenen Fahrzeugsensoren, -schaltern und -aktoren generiert werden.
  • Seite 26 11.6 Auslesen von Fahrzeuginformationen Wählen Sie [Vehicle Information] und drücken Sie die Taste OK (2). Auf dem Display (1) werden Informationen wie VIN (Fahrzeugidentifikationsnummer), CID (Kalibrierungs-IS) und CVN (Kalibrierungsprüfnummer) angezeigt. Diagnostic Menu Vehice Information Vehicle Identification Number(VIN): Read Codes LVSFBFAC94F020950 Erase Codes I/M Readiness Calibration Identifications(CID): 000007550753 Data Stream Evap System Test Calibration Verification Numbers(CVN): Vehicle Information B5073064 12 Tool Setup 12.1 Sprache...
  • Seite 27 12.2 Piepser Wählen Sie [Beeper] und die folgende Auswahl erscheint im Display (1): Tool Setup Beeper Language Beeper Unit of Measure Skin Style Device Information 12.3 Maßeinheiten Wählen Sie [Unit of measure] und die folgende Auswahl erscheint im Display (1): Tool Setup Unit of measure Language Mertic Beeper Imperial Unit of Measure Skin Style Device Information 12.4 Displaystil Wählen Sie [Skin Style] und die folgende Auswahl erscheint im Display (1): Tool Setup Skin Style Language Sky Gray Beeper...
  • Seite 28 12.5 Anzeige von Geräteinformationen Wählen Sie [Device Information] und folgende Informationen zum Gerät erscheinen im Display (1): Tool Setup Device Information Language Software Version: Beeper 01.62.000 Unit of Measure Library Version: Skin Style 01.10.000 Device Information Serial Number: VOLTCRAFT20180300000001 13 Software Update • Laden Sie die aktuelle Software-Version von www.conrad.com/downloads herunter.
  • Seite 29 14 Entsorgung 14.1 Produkt Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer- den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist da- rauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie...
  • Seite 30 15 Fehlerbehebung Fehler Grund Abhilfe Keine Anzeige Verbindungsproblem Stecken Sie den ODB II- Anschluss korrekt in die II-Schnittstelle Fahrzeug ein. Keine Stromversorgung Schalten Sie die Zündung des Fahrzeugs ein. Fehlfunktion beim Betrieb Fahrzeug nicht kompatibel Prüfen Sie, ob Ihr Fahrzeug in der Liste der kompatiblen Fahrzeuge aufgeführt ist.
  • Seite 31 17 Technische Daten 17.1 Allgemein Spannungsversorgung ..8-18 V/DC (über OBD II-Schnittstelle) Display ......... 7,1 cm (2,8“) Farb-LCD, 320 x 240 pixel Anschlusskabel ....111 cm Lagertemperatur ....-20 °C bis +70 °C / 0-90 % rel. Feuchte (nicht kondensierend) Betriebstemperatur ....0 °C bis + 55 °C / 0-90 % rel. Feuchte (nicht kondensierend) Abmessungen ...... 155 x 98 x 33 mm Gewicht ........ 360 g 17.2 Unterstützte Daten-Protokolle OBD II ........CAN / J1850 PWM / J1850 VPW / ISO9141 / KWP 2000 VW ........
  • Seite 32 Table of contents Page Introduction ........................34 Description of symbols....................34 Features and functions ....................34 Intended use .........................35 Delivery content ......................35 Download the operating instructions ..............35 Safety instructions ......................36 7.1 General ........................36 7.2 Handling .........................36 7.3 Operating environment ...................36 7.4 Operation ........................37 7.5 Product ........................37 Product overview ......................38 Connecting to the vehicle .....................40...
  • Seite 33 Tool setup ........................56 12.1 Language ......................56 12.2 Beeper ........................57 12.3 Units of measure ....................57 12.4 Display theme .......................57 12.5 Device information display ..................58 Software update ......................58 Disposal ........................59 14.1 Product .........................59 14.2 (Rechargeable) batteries ..................59 Troubleshooting ......................60 16 Care and cleaning ......................60 Technical data .......................61 17.1 General .........................61 17.2 Supported data protocols ..................61 17.3 Supported vehicle brands ..................61...
  • Seite 34 1 Introduction Dear customer, Thank you for purchasing this product. This product complies with statutory, national and European regulations. To ensure that the product remains in this state and to guarantee safe operation, always follow the instructions in this manual. These operating instructions are part of this product.
  • Seite 35 4 Intended use The product is used to establish communication with control units in motor vehicles. The list of vehicles supported by the device can be found in “Technical data”. The device is connected to the vehicle's data bus system via the OBD II interface and powered simultaneously. This product is only intended for indoor use and in protected areas of vehicles. Contact with moisture must be avoided at all times. For safety and approval purposes, do not rebuild and/or modify this product.
  • Seite 36 7 Safety instructions Read the operating instructions carefully and observe in particular the safety instructions. If you do not follow the safety information and information on proper handling in these operating instructions, we will assume no liability for any resulting personal injury or damage to property.
  • Seite 37 7.4 Operation If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. DO NOT attempt to repair the product yourself. Safe operation can no longer be guaranteed if the product: –...
  • Seite 38 8 Product overview OBDII For Benz Oil reset EPB reset BMS reset ETC reset Tool Setup...
  • Seite 39 Display OK button Confirms the selection of menu items, actions, etc. ESC button Cancels a selection or stops an action, or returns to the menu. button Navigates to the left in the menu or takes you one step back in the menu. button Navigates to the right in the menu or takes you one step forward in the menu. button Navigates up in the menu or moves the menu view up (if the whole view does not fit on a screen).
  • Seite 40 9 Connecting to the vehicle The diagnostic scanner must always be connected or disconnected with the ignition switched off. • Connect the ODB II connector plug (8) to the vehicle's OBD II interface. The vehicle's OBD II interface is usually located near the steering wheel or centre console. If you cannot find the interface, consult your vehicle's service manual for further details.
  • Seite 41 10.1.1 Retrieving data from the last query Select [Last Test Record]. Menu selection Menu selection Last Test Record Health Report Automatically Search Control Units Manually Select Special Functions This function is a quick and easy way to retrieve data from the last query. 10.1.2 Automatic vehicle selection Select [Automatically Search] to have the vehicle type recognised automatically.
  • Seite 42 10.1.3 Manual vehicle selection Press [Manually Select] and select the required vehicle data from the menu that appears. Menu selection Menu selection Last Test Record A Class Automatically Search AMG Class Manually Select B Class C Class CL Class CLA Class CLC Class 1/25 Menu selection...
  • Seite 43 10.1.4 Reading out the data Quick testing Select [Health Report]. You will see the following display. Menu selection Scanning...[12%] Health Report ECM - Engine Control Modu... Control Units FTC -Front Transmission Co Special Functions Select System ECM - Engine Control Modu... Selecting control units Press [Control Units] and select the desired control unit from the list below. Menu selection Menu selection Health Report Drive Control Units...
  • Seite 44 Menu selection ECM - Engine Control Module(CDI... Reading out the control unit version information Select [Version Information] to display the data. Select Function 01-Version Information 01-version Information 02-Read Fault Codes MB No.:0001530779 03-Erase Fault Codes Supplier: Bosch 04-Read Datastream Hardware Status:33/98 Software Status:20/99 Diagnosis ldent: 1/06 Reading out fault codes...
  • Seite 45 Clearing fault codes Select [Erase Fault Codes] to clear the stored faults. Follow the instructions on the display (1). Select Function lnformation 01-version Information 02-Read Fault Codes Erase fault codes had Success. 03-Erase Fault Codes Please wait 10 seconds,Turn ignition 04-Read Datastream off and Switch on again. Read fault codes to verify. Reading out data streams Select [Read Datastream] to read out a data stream.
  • Seite 46 Select Brand Select Datastream Datastream All Datastream Of Page Last Test Shortcut View All Items For BMW Series Diagnose Select Items 01 Circuit 50 input Through For MINI Series Diagnose 03 Circuit 15 For Rolls-Royce Series Diagnose Select System Diagnose 24 Stop Lamp switch Through 02 Circuit 50 output 1~4/42...
  • Seite 47 10.2.1 Resetting the oil service light Select [Oil Service Light Reset] and follow the on-screen instructions. Proceed as follows: Special Functions Oil Service Light Reset Oil Service Light Reset Confirmation Of General Mainten Teach-in Of Throttle Valve Stop Reset General Maintenance EPB Replace Brake Pads Tire pressure warning light reset Tire Pressure Sensor Reset Diesel Engine Oil Service Light Reset Oil Quality...
  • Seite 48 Oil Service Light Reset Oil Service Light Reset Confirmation Of General Mainten Reset General Maintenance Are you sure to reset general service? Press[OK] to continue, Press [ESC] to exit. Oil Service Light Reset Oil Service Light Reset Main Odometer Reading Until Next Main Odometer Reading Until Next Service Date: 24753 km Service Date: 24753km...
  • Seite 49 10.2.2 Replacing the electronic parking brake pads Select [EPB Replace Brake Pads] and follow the on-screen instructions. Proceed as follows: Special Functions EPB Replace Brake Pads Oil Service Light Reset Requirements Teach-in Of Throttle Valve Stop *The Vehicle Must Be At A EPB Replace Brake Pads Standstill Tire pressure warning light reset Secure The Vehicle To Prevent lt Tire Pressure Sensor Reset Rolling Away...
  • Seite 50 Move To The Assembly Position Move To The Assembly Position Now start to disassemble the brake calipers and replace EPB pads.lf the Please Check The Motor Has brake is not fully retracted, please use Fully Retracted a tool to push it back. EPB Replace Brake Pads Deactivate Assembly Position Move To The Assembly Position...
  • Seite 51 Move To The Assembly Position Move To The Assembly Position Status Of Left Electric Parking Press [OK] To Deactivate Assembly Brake:lN ASSEMBLY POSITION Position Status Of Right Electric Parking Brake.lN ASSEMBLY POSITION Move To The Assembly Position Move To The Assembly Position Please Check The Motor Has Fully Procedure Was completed Released...
  • Seite 52 11 OBD II diagnostics 11.1 Reading out fault codes There are two types of fault codes: “Hard codes” or “Permanent codes” are faults that activate the check engine light on the dashboard when an emission-related fault is detected. “Pending codes” are faults detected during the current or last completed driving cycle. These codes will be cleared during the next drive should the faults not reoccur. These faults do not activate the check engine light on the dashboard.
  • Seite 53 11.2 Clearing fault codes Shut engine before clearing fault codes. Before executing this function, make sure the fault codes are retrieved and recorded. After clearing the fault codes, restart the fault code query to display the faults that are still present. If any of the displayed fault codes are related to severe problems, please find the reason for the fault code and then fix the problem. You can then permanently erase the fault codes.
  • Seite 54 Press the OK button (2) to clear the fault codes. Erase Codes Erase Codes Please Turn Ignition ON with Emission-Related Diagnostic Engine Off, Press OK key to Information has been cleared! continue! 11.3 I/M readiness test I/M refers to Inspection and Maintenance to comply with national emission standards. I/M shows whether the vehicle's emission control systems are working correctly and whether inspection and maintenance tests can be carried out.
  • Seite 55 11.4 Live data display The OBD II scan tool is a special diagnostic tool that communicates with the vehicle computer. The scan tool displays live data in real time. This data includes values (voltage, RPM, temperature, speed, etc.) and status information (open loop, fuel system status, etc.) generated by vehicle sensors, switches and actuators. Press the OK button (2).
  • Seite 56 11.6 Reading out vehicle information Select [Vehicle Information] and press the OK button (2). Information such as VIN (vehicle identification number), CID (calibration ID) and CVN (calibration verification number) will appear on the display (1). Diagnostic Menu Vehice Information Vehicle Identification Number(VIN): Read Codes LVSFBFAC94F020950 Erase Codes I/M Readiness Calibration Identifications(CID): 000007550753 Data Stream Evap System Test Calibration Verification Numbers(CVN): Vehicle Information...
  • Seite 57 12.2 Beeper Select [Beeper] and choose from the following options on the display (1): Tool Setup Beeper Language Beeper Unit of Measure Skin Style Device Information 12.3 Units of measure Select [Unit of Measure] and choose from the following options on the display (1): Tool Setup Unit of measure Language Mertic Beeper Imperial Unit of Measure Skin Style Device Information 12.4 Display theme Select [Skin Style] and choose from the following options on the display (1): Tool Setup Skin Style Language...
  • Seite 58 12.5 Device information display Select [Device Information] to view the following device information on the display (1): Tool Setup Device Information Language Software Version: Beeper 01.62.000 Unit of Measure Library Version: 01.10.000 Skin Style Device Information Serial Number: VOLTCRAFT20180300000001 13 Software update • Download the latest software version at www.conrad.com/downloads. • Use the supplied USB cable to connect the unit to the computer. OBDII For Benz Oil reset...
  • Seite 59 14 Disposal 14.1 Product This symbol must appear on any electrical and electronic equipment placed on the EU market. This symbol indicates that this device should not be disposed of as unsorted municipal waste at the end of its service life. Owners of WEEE (Waste from Electrical and Electronic Equipment) shall dispose of it separately from unsorted municipal waste.
  • Seite 60 15 Troubleshooting Problem Cause Remedy Blank display Connection problem Plug the ODB II connector correctly into the vehicle's OBD II interface. No power supply Switch on the ignition of the vehicle. Malfunction during operation Vehicle not compatible Check whether your vehicle is on the list of compatible vehicles.
  • Seite 61 17 Technical data 17.1 General Power supply ....... 8-18 V/DC (via OBD II interface) Display ......... 7.1 cm (2.8") colour LCD, 320 x 240 pixels Connection cable ....111 cm Storage temperature .... -20 °C to +70 °C / 0-90% relative humidity (non-condensing) Operating temperature ..0 °C to +55 °C / 0-90% relative humidity (non-condensing) Dimensions ......155 x 98 x 33 mm Weight ......... 360 g 17.2 Supported data protocols OBD II ........
  • Seite 62 Table des matières Page Introduction ........................64 Explication des symboles .....................64 Caractéristiques et fonctions ..................64 Utilisation prévue ......................65 Contenu de l’emballage ....................65 Téléchargement du mode d’emploi ..............65 Consignes de sécurité ....................66 7.1 Généralités ......................66 7.2 Manipulation ......................66 7.3 Cadre de fonctionnement ..................66 7.4 Mise en service .......................67 7.5 Produit ........................67 Aperçu du produit ......................68 Connexion au véhicule ....................70 Description du fonctionnement ..................70 10.1 Diagnostic Mercedes-Benz ...................70 10.2 Fonctions spéciales ....................76...
  • Seite 63 12 Tool Setup (Configuration de l’outil) ................86 12.1 Langue ........................86 12.2 Beeper ........................87 12.3 Unités de mesure ....................87 12.4 Type d’affichage....................87 12.5 Affichage des informations sur l'appareil ..............88 Software Update ......................88 14 Élimination des déchets ....................89 14.1 Produit ........................89 14.2 Piles/accumulateurs....................89 15 Dépannage ........................90 Entretien et nettoyage ....................90 17 Caractéristiques techniques ..................91 17.1 Généralités ......................91 17.2 Protocoles de données pris en charge ..............91 17.3 Marques de véhicules prises en charge ...............91...
  • Seite 64 1 Introduction Cher cliente, cher client Nous vous remercions d’avoir choisi ce produit. Ce produit est conforme aux exigences des normes européennes et nationales en vigueur. Afin de maintenir l’appareil en bon état et d’en assurer un fonctionnement sans danger, l’utilisateur doit impérativement respecter ce mode d’emploi ! Ce mode d’emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, même en cas de cession de ce produit à un tiers. Conservez ce mode d’emploi afin de pouvoir le consulter à tout moment ! Pour toute question technique, veuillez vous adresser à:...
  • Seite 65 4 Utilisation prévue Ce produit sert à établir une communication avec les appareils de commande dans les véhicules automobiles. Vous trouverez les véhicules pour lesquels l'appareil a été conçu dans les « Caractéristiques techniques ». L'appareil est à la fois connecté au système de bus de données du véhicule à travers l'interface OBD II (diagnostics embarqués) et alimenté en électricité. L’utilisation n'est autorisée que dans des locaux fermés ou dans des zones protégées d'un véhicule. Il convient d’éviter impérativement tout contact avec l’humidité Pour des raisons de sécurité et d’homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à des fins autres que celles décrites précédemment, vous risquez de l'endommager ou d'endommager le véhicule auquel il est connecté. Par ailleurs, une utilisation incorrecte peut entraîner des risques tels qu'un incendie, une surchauffe, un dysfonctionnement du véhicule, etc.
  • Seite 66 7 Consignes de sécurité Lisez attentivement le mode d’emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de blessure ou de dommage matériel résultant du non-respect des consignes de sécurité et des instructions d’utilisation de ce mode d’emploi. En outre, la garantie est annulée dans de tels cas. 7.1 Généralités Ce produit n'est pas un jouet et ne convient pas aux enfants. Les enfants ne sont pas en mesure d’évaluer les risques liés à la manipulation d’appareils électriques. Ne laissez pas traîner le matériel d’emballage. Cela pourrait constituer un jouet très dan- gereux pour les enfants. Respectez également les consignes de sécurité supplémentaires disponibles dans les dif- férents chapitres de ce mode d'emploi. Toute opération d’entretien, de réglage ou de réparation doit être exclusivement effectuée par un spécialiste ou un atelier spécialisé. Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, veuillez vous adresser à...
  • Seite 67 7.4 Mise en service Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et pro- tégez-le contre toute utilisation accidentelle. Veillez IMPÉRATIVEMENT à ne pas réparer le produit vous-même. Une utilisation en toute sécurité n’est plus garantie si le produit : – présente des traces de dommages visibles, – ne fonctionne plus correctement, – a été rangé dans des conditions inadéquates sur une longue durée, ou – a été transporté dans des conditions très rudes. 7.5 Produit Avant d'utiliser le produit, lisez la documentation d'entretien de votre véhicule et respectez les instructions qui y figurent. Si vous n'avez pas de compétences liées à l'utilisation d'outils automobiles et à la réparation de véhicules, adressez-vous impérativement à un expert. Le non-respect de ces instruc- tions peut causer des dommages au véhicule. Lorsque vous travaillez sur le véhicule, plus précisément dans le compartiment moteur, respectez les consignes de sécurité habituelles. Gardez toujours vos vêtements, cheveux, mains, outils, appareils de test, etc. à l'écart de toutes les pièces mobiles et/ou chaudes du véhicule et du moteur. Les gaz d’échappement sont nocifs pour la santé ! Par conséquent, laissez le moteur du véhicule fonctionner uniquement dans des endroits suffisamment aérés.
  • Seite 68 8 Aperçu du produit OBDII For Benz Oil reset EPB reset BMS reset ETC reset Tool Setup...
  • Seite 69 Affichage Touche OK Confirme la sélection d'éléments de menu, d'actions, etc. Touche ESC Efface une sélection ou arrête une action et retourne au menu. Touche Navigue vers la gauche dans le menu ou recule d'une étape dans le menu. Touche Navigue vers la droite dans le menu ou avance d'une étape dans le menu. Touche Navigue dans le menu vers le haut ou déplace l’affichage du menu vers le haut (si l’affichage ne tient pas entièrement sur un écran). Touche Navigue dans le menu vers le bas ou déplace l’affichage du menu vers le bas (si l’affichage ne tient pas entièrement sur un écran) Connexion ODB II Relie l’appareil de diagnostic à l'interface de données du véhicule (connexion OBD II). Touche I/M Test rapide pour l'inspection et la maintenance (Inspection and Maintenance) MIL jaune > voyant de contrôle du moteur allumé...
  • Seite 70 9 Connexion au véhicule Le branchement ou le débranchement de l’appareil de diagnostic doit toujours être effectué lorsque le contact d’allumage est coupé. • Reliez la fiche du connecteur ODB II (8) à l'interface OBD II du véhicule. L'interface OBD II du véhicule se trouve en principe à proximité du volant ou de la console centrale. Si vous ne trouvez pas l'interface, consultez la documentation de service du véhicule. • Allumez le contact du véhicule. 10 Description du fonctionnement L'utilisation varie selon le modèle et l'année de fabrication du véhicule. Veuillez respecter les indications à l’écran (1). Les instructions suivantes sont fournies exclusivement à titre de référence Les captures d'écran présentées se réfèrent au réglage du menu en anglais.
  • Seite 71 10.1.1 Récupération des données de la dernière requête Sélectionnez [Last test Record]. Menu selection Menu selection Last Test Record Health Report Automatically Search Control Units Manually Select Special Functions Cette fonction permet de récupérer rapidement et facilement les données de la dernière requête. 10.1.2 Sélection automatique du véhicule Sélectionnez [Automatically Search] pour détecter automatiquement le type de véhicule.
  • Seite 72 10.1.3 Sélection manuelle du véhicule Cliquez sur [Manually Select] choisissez les données nécessaires sur le véhicule dans le menu qui s'affiche. Menu selection Menu selection Last Test Record A Class Automatically Search AMG Class Manually Select B Class C Class CL Class CLA Class CLC Class 1/25 Menu selection Menu selection 168-A Class Gasoline Engine 169-A Class(Up To 11/2005) Diesel Engine 169-A Class(As Of 12/2005)
  • Seite 73 10.1.4 Lecture des données Test rapide Sélectionnez [Health Report]. L'aperçu suivant s'affiche. Menu selection Scanning...[12%] Health Report ECM - Engine Control Modu... Control Units FTC -Front Transmission Co Special Functions Select System ECM - Engine Control Modu... Sélection de l’unité de commande Sélectionnez [Control Units] et sélectionnez l'unité de commande souhaitée de la manière suivante.
  • Seite 74 Menu selection ECM - Engine Control Module(CDI... Lecture des informations sur la version de l’unité de commande Sélectionnez [Information sur la version] pour afficher les données. Select Function 01-Version Information 01-version Information 02-Read Fault Codes MB No.:0001530779 03-Erase Fault Codes Supplier: Bosch 04-Read Datastream Hardware Status:33/98 Software Status:20/99 Diagnosis ldent: 1/06 Lecture des codes d'erreur Sélectionnez [Read Fault Codes] pour afficher les erreurs enregistrées.
  • Seite 75 Effacer les codes d'erreurs Sélectionnez [Erase Fault Codes]] pour supprimer les erreurs enregistrées. Suivez les instructions à l’écran (1). Select Function lnformation 01-version Information 02-Read Fault Codes Erase fault codes had Success. 03-Erase Fault Codes Please wait 10 seconds,Turn ignition 04-Read Datastream off and Switch on again. Read fault codes to verify. Lecture des flux de données Sélectionnez [Read Datastream] pour lire un flux de données.
  • Seite 76 Select Brand Select Datastream Datastream All Datastream Of Page Last Test Shortcut View All Items For BMW Series Diagnose Select Items 01 Circuit 50 input Through For MINI Series Diagnose 03 Circuit 15 For Rolls-Royce Series Diagnose Select System Diagnose 24 Stop Lamp switch Through 02 Circuit 50 output 1~4/42...
  • Seite 77 10.2.1 Réinitialisation de l'indicateur de vidange d’huile Sélectionnez [Oil Service Light Reset] et suivez les instructions à l'écran. Pour ce faire, suivez les étapes suivantes : Special Functions Oil Service Light Reset Oil Service Light Reset Confirmation Of General Mainten Teach-in Of Throttle Valve Stop Reset General Maintenance EPB Replace Brake Pads Tire pressure warning light reset Tire Pressure Sensor Reset Diesel Engine Oil Service Light Reset...
  • Seite 78 Oil Service Light Reset Oil Service Light Reset Confirmation Of General Mainten Reset General Maintenance Are you sure to reset general service? Press[OK] to continue, Press [ESC] to exit. Oil Service Light Reset Oil Service Light Reset Main Odometer Reading Until Next Main Odometer Reading Until Next Service Date: 24753 km Service Date: 24753km...
  • Seite 79 10.2.2 Remplacement des garnitures de frein sur le frein de stationnement électrique Sélectionnez [EPB Replace Brake Pads) et suivez les instructions à l'écran. Pour ce faire, suivez les étapes suivantes : EPB Replace Brake Pads Special Functions Oil Service Light Reset Requirements Teach-in Of Throttle Valve Stop *The Vehicle Must Be At A EPB Replace Brake Pads Standstill...
  • Seite 80 Move To The Assembly Position Move To The Assembly Position Now start to disassemble the brake calipers and replace EPB pads.lf the Please Check The Motor Has brake is not fully retracted, please use Fully Retracted a tool to push it back. EPB Replace Brake Pads Deactivate Assembly Position Move To The Assembly Position...
  • Seite 81 Move To The Assembly Position Move To The Assembly Position Status Of Left Electric Parking Press [OK] To Deactivate Assembly Brake:lN ASSEMBLY POSITION Position Status Of Right Electric Parking Brake.lN ASSEMBLY POSITION Move To The Assembly Position Move To The Assembly Position Please Check The Motor Has Fully Procedure Was completed Released...
  • Seite 82 11 Diagnostic de l’OBD II 11.1 Lecture des codes d'erreur On distingue deux types de codes d'erreur : « Hard codes » ou « Permanent codes » sont des erreurs qui déclenchent l'affichage du contrôle moteur sur le tableau de bord en cas d’erreur liée aux gaz d'échappement. « Pending codes » renvoient aux erreurs survenues pendant le dernier trajet ou le trajet en cours. Ces codes seront supprimés lors du prochain trajet s'ils ne doivent plus apparaître. De telles erreurs ne déclenchent pas l'affichage du contrôle moteur sur le tableau de bord. Choisissez l’option [Read Codes] dans le menu de diagnostic à l’aide des touches (6),et (7), puis appuyez sur la touche OK (2). Diagnostic Menu Read Codes Erase Codes I/M Readiness...
  • Seite 83 11.2 Effacer les codes d'erreurs Le moteur doit être éteint lors de l'effacement des codes d'erreur. Avant d'exécuter cette fonction, assurez-vous de récupérer et d'enregistrer les codes d'erreur. Après la suppression, il est conseillé de relancer la recherche des codes d'erreur afin de s'assurer que seules les erreurs qui existent encore sont affichées. Si des codes d’erreur pour des problèmes graves sont encore affichés, veuillez d'abord trouver la raison du code d'erreur et résolvez le problème. Ensuite, vous pouvez effacer définitivement les codes d'erreur.
  • Seite 84 Appuyez sur la touche OK (2) pour supprimer le code d’erreur. Erase Codes Erase Codes Please Turn Ignition ON with Emission-Related Diagnostic Engine Off, Press OK key to Information has been cleared! continue! 11.3 Test d’aptitude I/M I/M renvoie à l'inspection et à l'entretien (Inspection and Maintenance) pour répondre aux normes nationales relatives à la pollution. L’I/M indique si les différents systèmes du véhicule liés aux émissions fonctionnent normalement et si les tests d'inspection et d'entretien peuvent être effectués.
  • Seite 85 11.4 Affichage des données en direct L'outil d'analyse OBD II est un outil de diagnostic spécial qui communique avec l'ordinateur du véhicule. L'outil d'analyse vous permet d'afficher les données en direct et en temps réel. Ces informations comprennent des valeurs (tension, régime, température, vitesse, etc.) et des informations d'état (boucle ouverte, état du système de carburant, etc.) fournies par les différents capteurs, commutateurs et actionneurs du véhicule.
  • Seite 86 11.6 Lecture d'informations sur le véhicule Sélectionnez [Vehicle Information] et appuyez sur la touche OK (2) L'écran (1) affiche des informations telles que le VIN (numéro d'identification du véhicule), le CID (numéro d'identification de l'étalonnage) et le CVN (numéro de vérification de l'étalonnage). Diagnostic Menu Vehice Information Vehicle Identification Number(VIN): Read Codes LVSFBFAC94F020950 Erase Codes...
  • Seite 87 12.2 Beeper Cliquez sur [Beeper] et la sélection suivante s’affiche à l’écran (1) : Tool Setup Beeper Language Beeper Unit of Measure Skin Style Device Information 12.3 Unités de mesure Cliquez sur [Unit of Measure] et la sélection suivante s’affiche à l’écran (1) : Tool Setup Unit of measure Language Mertic Beeper Imperial Unit of Measure Skin Style Device Information 12.4 Type d’affichage Cliquez sur [Skin Style] et la sélection suivante s’affiche à l’écran (1) : Tool Setup Skin Style Language...
  • Seite 88 12.5 Affichage des informations sur l'appareil Cliquez sur [Device Information] et les informations suivantes sur l'appareil s’affichent à l’écran (1) : Tool Setup Device Information Language Software Version: Beeper 01.62.000 Unit of Measure Library Version: Skin Style 01.10.000 Device Information Serial Number: VOLTCRAFT20180300000001 13 Software Update • Téléchargez la version actuelle du logiciel sur www.conrad.com/downloads. • Connectez l’appareil à l’ordinateur à l’aide du câble USB fourni. OBDII For Benz Oil reset EPB reset BMS reset...
  • Seite 89 14 Élimination des déchets 14.1 Produit Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie. Tout détenteur d’appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l’appareil usagé, ainsi que les lampes qui peuvent être enlevées de l’appareil usagé sans être détruites, avant de le remettre à un point de collecte. Les distributeurs d’équipements électriques et électroniques sont légalement tenus de re- prendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d’informations sur notre site Internet) : à nos filiales Conrad...
  • Seite 90 15 Dépannage Erreur Raison Solution Aucun signal Problème de connexion Insérez correctement le connecteur ODB II dans l'interface véhicule. d'alimentation Allumez contact électrique véhicule. Dysfonctionnement lors de Véhicule incompatible Vérifiez si votre véhicule l’utilisation se trouve sur la liste des véhicules compatibles 16 Entretien et nettoyage Important : –...
  • Seite 91 17 Caractéristiques techniques 17.1 Généralités Alimentation en tension ..de 8 à 18 V/DC (à travers l'interface OBD II) Écran ........7,1 cm (2,8“) Écran couleur LCD, 320 x 240 pixels Câble de connexion ..... 111 cm Température de stockage ..-20 °C à +70 °C / 0-90 % d’humidité relative (sans condensation) Température de stockage ..0 °C à + 55 °C / 0-90 % d’humidité relative (sans condensation) Dimensions ......155 x 98 x 33 mm Poids ........360 g 17.2 Protocoles de données pris en charge OBD II ........
  • Seite 92 Inhoudsopgave Pagina Inleiding ........................94 Verklaring van de symbolen..................94 Eigenschappen en functies ..................94 Beoogd gebruik ......................95 Leveringsomvang ......................95 Gebruiksaanwijzing downloaden ...............95 Veiligheidsvoorschriften ....................96 7.1 Algemeen ........................96 7.2 Handhabung ......................96 7.3 Gebruiksomgeving ....................96 7.4 Gebruik ........................97 7.5 Product ........................97 Productoverzicht ......................98 Aansluiting op het voertuig ..................100 Functiebeschrijving .....................100 10.1 Mercedes-Benz diagnose ...................100 10.2 Speciale functies ....................106...
  • Seite 93 Toolssetup ........................116 12.1 Taal ........................116 12.2 Pieper ......................... 117 12.3 Meeteenheden ....................117 12.4 Displaystil ......................117 12.5 Weergave van apparaatgegevens ..............118 Software-update ......................118 Verwijdering ........................ 119 14.1 Product ....................... 119 14.2 Batterijen/accu’s ....................119 Problemen oplossen ....................120 Onderhoud en reiniging ....................120 Technische gegevens ....................121 17.1 Algemeen ......................121...
  • Seite 94 1 Inleiding Geachte klant, Hartelijk dank voor de aankoop van dit product. Het product voldoet aan alle wettelijke, nationale en Europese normen. Om dit zo te houden en een veilig gebruik te garanderen, dient u als gebruiker de aanwijzingen in deze gebruiksaanwijzing op te volgen. Deze gebruiksaanwijzing hoort bij dit product.
  • Seite 95 4 Beoogd gebruik Het product wordt gebruikt om communicatie tot stand te brengen met besturingsapparatuur in motorvoertuigen. De voertuigen waarvoor het apparaat is ontwikkeld zijn te vinden in de "Technische gegevens". Het apparaat wordt via de OBD II-interface verbonden met het databussysteem van het voertuig en tegelijkertijd van stroom voorzien.
  • Seite 96 7 Veiligheidsvoorschriften Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor het daardoor ontstane persoonlijke letsel of schade aan voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.
  • Seite 97 7.4 Gebruik Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Zie er ABSOLUUT vanaf het product zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd wanneer het product: –...
  • Seite 98 8 Productoverzicht OBDII For Benz Oil reset EPB reset BMS reset ETC reset Tool Setup...
  • Seite 99 Display Toets OK Bevestigt de selectie van menu-items, acties, enz. Toets ESC Verwijdert een selectie of stopt een actie of keert terug naar het menu. Toets Navigeert naar links in het menu of gaat een stap terug in het menu. Toets Navigeert naar rechts in het menu of gaat een stap terug in het menu.
  • Seite 100 9 Aansluiting op het voertuig Het diagnoseapparaat moet altijd met uitgeschakeld contact worden aangesloten of losgekoppeld. • Sluit de stekker van de ODB II-connector (8) aan op de OBD II-interface van het voertuig. De OBD II-interface in het voertuig bevindt zich meestal in de buurt van het stuurwiel of de middenconsole. Raadpleeg de onderhoudsdocumentatie van het voertuig als u de interface niet kunt vinden. • Zet het contact van het voertuig aan. 10 Functiebeschrijving De werking varieert afhankelijk van het voertuigmodel en het bouwjaar.
  • Seite 101 10.1.1 De gegevens van de laatste zoekopdracht ophalen Selecteer [Last test Record]. Menu selection Menu selection Last Test Record Health Report Automatically Search Control Units Manually Select Special Functions Met deze functie kunt u snel en eenvoudig de gegevens van de laatste zoekopdracht ophalen.
  • Seite 102 10.1.3 Handmatige voertuigselectie Selecteer [Manually Select] en selecteer de vereiste gegevens over het voertuig in het menu dat verschijnt. Menu selection Menu selection Last Test Record A Class Automatically Search AMG Class Manually Select B Class C Class CL Class CLA Class CLC Class 1/25...
  • Seite 103 10.1.4 Gegevens uitlezen Snelle test Selecteer [Health Report]. Het volgende overzicht verschijnt. Menu selection Scanning...[12%] Health Report ECM - Engine Control Modu... Control Units FTC -Front Transmission Co Special Functions Select System ECM - Engine Control Modu... Besturingsunit selecteren Selecteer [Control Units] en selecteer de gewenste besturingsunit als volgt. Menu selection Menu selection Health Report Drive Control Units Chassis...
  • Seite 104 Menu selection ECM - Engine Control Module(CDI... De versiegegevens van de besturingsunit uitlezen Selecteer [Version Information] om de gegevens weer te geven. Select Function 01-Version Information 01-version Information 02-Read Fault Codes MB No.:0001530779 03-Erase Fault Codes Supplier: Bosch 04-Read Datastream Hardware Status:33/98 Software Status:20/99 Diagnosis ldent: 1/06...
  • Seite 105 Storingscodes wissen Selecteer [Erase Fault Codes] om de opgeslagen storingen te wissen. Volg de instructies op het display (1). Select Function lnformation 01-version Information 02-Read Fault Codes Erase fault codes had Success. 03-Erase Fault Codes Please wait 10 seconds,Turn ignition 04-Read Datastream off and Switch on again. Read fault codes to verify. Gegevensstromen uitlezen Selecteer [Read Datastream] om een gegevensstroom uit te lezen. Select Function Datastream 01-version Information...
  • Seite 106 Select Brand Select Datastream Datastream All Datastream Of Page Last Test Shortcut View All Items For BMW Series Diagnose Select Items 01 Circuit 50 input Through For MINI Series Diagnose 03 Circuit 15 For Rolls-Royce Series Diagnose Select System Diagnose 24 Stop Lamp switch Through 02 Circuit 50 output 1~4/42...
  • Seite 107 10.2.1 De olieservicecontrole-indicator resetten Selecteer [Oil Service Light Reset] en volg de instructies op het display. Voer daarbij de volgende stappen uit: Special Functions Oil Service Light Reset Oil Service Light Reset Confirmation Of General Mainten Teach-in Of Throttle Valve Stop Reset General Maintenance EPB Replace Brake Pads Tire pressure warning light reset...
  • Seite 108 Oil Service Light Reset Oil Service Light Reset Confirmation Of General Mainten Reset General Maintenance Are you sure to reset general service? Press[OK] to continue, Press [ESC] to exit. Oil Service Light Reset Oil Service Light Reset Main Odometer Reading Until Next Main Odometer Reading Until Next Service Date: 24753 km Service Date: 24753km...
  • Seite 109 10.2.2 De remblokken van de elektrische handrem vervangen Selecteer [EPB Replace Brake Pads] en volg de instructies op het display. Voer daarbij de volgende stappen uit: EPB Replace Brake Pads Special Functions Oil Service Light Reset Requirements Teach-in Of Throttle Valve Stop *The Vehicle Must Be At A EPB Replace Brake Pads Standstill...
  • Seite 110 Move To The Assembly Position Move To The Assembly Position Now start to disassemble the brake calipers and replace EPB pads.lf the Please Check The Motor Has brake is not fully retracted, please use Fully Retracted a tool to push it back. EPB Replace Brake Pads Deactivate Assembly Position Move To The Assembly Position...
  • Seite 111 Move To The Assembly Position Move To The Assembly Position Status Of Left Electric Parking Press [OK] To Deactivate Assembly Brake:lN ASSEMBLY POSITION Position Status Of Right Electric Parking Brake.lN ASSEMBLY POSITION Move To The Assembly Position Move To The Assembly Position Please Check The Motor Has Fully Procedure Was completed Released...
  • Seite 112 11 OBD II Diagnose 11.1 Storingscodes uitlezen Er wordt onderscheid gemaakt tussen twee soorten storingscodes: "Hard codes" of "Permanent codes" zijn storingen die het motorcontroledisplay op het dash- board activeren wanneer er sprake is van een uitlaatgassenrelevante storing. "Pending codes" zijn storingen die zich tijdens de laatste of huidige rit hebben voorgedaan. Deze codes worden als ze niet meer optreden bij de volgende rit verwijderd. Dergelijke sto- ringen geven geen aanleiding tot weergave op het motorcontroledisplay op het dashboard.
  • Seite 113 11.2 Storingscodes wissen Bij het wissen van de storingscodes moet de motor zijn uitgeschakeld. Voordat u deze functie uitvoert, moet u ervoor zorgen dat u de storingscodes ophaalt en registreert. Na het wissen moet u het ophalen van de storingscodes opnieuw starten om er zeker van te zijn dat alleen de werkelijk nog aanwezige storingen worden weergegeven.
  • Seite 114 Druk op de OK-toets (2) om de storingscodes te wissen. Erase Codes Erase Codes Please Turn Ignition ON with Emission-Related Diagnostic Engine Off, Press OK key to Information has been cleared! continue! 11.3 I/M-gereedheidstest I/M verwijst naar inspectie en onderhoud (Inspection and Maintenance) om te voldoen aan de nationale normen inzake verontreinigende stoffen. I/M geeft aan of de verschillende emissiegerelateerde systemen van het voertuig naar behoren functioneren en of er inspectie- en onderhoudstests kunnen worden uitgevoerd.
  • Seite 115 11.4 Live weergave van gegevens Het OBD II-scantool is een speciaal diagnosetool dat met de voertuigcomputer communiceert. Met de scantool kunt u live-gegevens in realtime bekijken. Deze gegevens omvatten waarden (spanning, toerental, temperatuur, snelheid, enz.) en statusgegevens (regelcircuit, brandstofsysteemstatus, enz.) die door de verschillende sensoren, schakelaars en actuatoren van het voertuig worden gegenereerd. Druk op de toets OK (2).
  • Seite 116 11.6 Uitlezen van voertuiggegevens Selecteer [Vehicle Information] en druk op de OK-toets (2). Het display (1) toont gegevens zoals VIN (voertuigidentificatioenummer), CID (kalibratie-IS) en CVN (kalibratie-controlenummer). Diagnostic Menu Vehice Information Vehicle Identification Number(VIN): Read Codes LVSFBFAC94F020950 Erase Codes I/M Readiness Calibration Identifications(CID): 000007550753 Data Stream Evap System Test Calibration Verification Numbers(CVN): Vehicle Information B5073064 12 Toolssetup 12.1 Taal Selecteer [Language] en de volgende selectie verschijnt op het display (1): Tool Setup Language Language English...
  • Seite 117 12.2 Pieper Selecteer [Beeper] en de volgende selectie verschijnt op het display (1): Tool Setup Beeper Language Beeper Unit of Measure Skin Style Device Information 12.3 Meeteenheden Selecteer [Unit of Measure] en de volgende selectie verschijnt op het display (1): Tool Setup Unit of measure Language Mertic Beeper Imperial Unit of Measure Skin Style Device Information 12.4 Displaystil Selecteer [Skin Style] en de volgende selectie verschijnt op het display (1): Tool Setup Skin Style Language Sky Gray Beeper...
  • Seite 118 12.5 Weergave van apparaatgegevens Selecteer [Device Information] en de volgende apparaatgegevens verschijnen op het display (1): Tool Setup Device Information Language Software Version: Beeper 01.62.000 Unit of Measure Library Version: Skin Style 01.10.000 Device Information Serial Number: VOLTCRAFT20180300000001 13 Software-update • Download de actuele softwareversie van www.conrad.com/downloads hieronder.
  • Seite 119 14 Verwijdering 14.1 Product Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd ge- meentelijk afval moet worden weggegooid.
  • Seite 120 15 Problemen oplossen Probleem Reden Oplossing Geen signaal Verbindingsproblemen Steek de ODB II-stekker correct in op de OBD II- interface van het voertuig. Geen voeding Zet het contact van het voertuig aan. Storing tijdens bedrijf Voertuig niet compatibel Controleer of uw voertuig is opgenomen in de lijst van compatibele voertuigen.
  • Seite 121 17 Technische gegevens 17.1 Algemeen Voeding........ 8-18 V/DC (via OBD II-interface) Display ......... 7,1 cm (2,8“) kleuren-LCD, 320 x 240 pixel Aansluitkabel ....... 111 cm Opslagtemperatuur ....-20°C tot +70°C / 0-90% rel. luchtvochtigheid (niet-condenserend) Bedrijfstemperatuur ..... 0°C tot +55°C / 0-90% rel. luchtvochtigheid (niet-condenserend) Afmetingen ......155 x 98 x 33 mm Gewicht ........ 360 g 17.2 Ondersteunde gegevensprotocollen OBD II ........CAN / J1850 PWM / J1850 VPW / ISO9141 / KWP 2000 VW ........KWP1281 / KWP2000 / TP-CAN / UDS 17.3 Ondersteunde voertuigmerken Mercedes-Benz Maybach...
