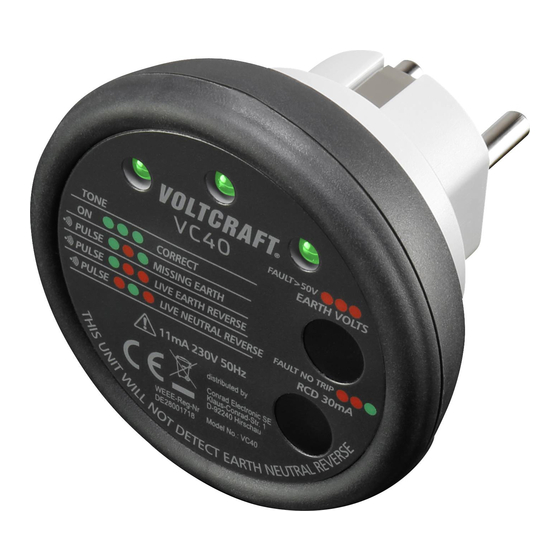

- Seite 1 Bedienungsanleitung Steckdosentester VC40 Best.-Nr. 1509105 Seite 2 - 19 Operating Instructions Mains outlet tester VC40 Item No. 1509105 Page 20 - 37...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ................ 3 2. Symbol-Erklärung ............. 5 3. Bestimmungsgemäße Verwendung ......... 6 4. Lieferumfang ..............7 5. Funktionen ................ 8 6. Sicherheitshinweise ............9 7. Bedienung ..............14 8. Testergebnisse Übersicht ..........20 9. Entsorgung ..............23 10. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungs- anleitung beachten! Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. - Seite 4 Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch...
-
Seite 5: Symbol-Erklärung
2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z. B. durch einen elektischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Seite 6: Bestimmungsgemäße Verwendung
Prüfung von Schutzkontaktsteckdosen, Kabeltrommeln und Ver- längerungsleitungen auf korrekten Anschluss möglich. Der Steck- dosentester VC40 ist in der Lage die Steckdose auf richtigen Anschluss (Polarität) hin zu prüfen und zeigt Verdrahtungsfehler mit Hilfe einer optischen Anzeige an. Zusätzlich können Tests zur Ermittlung unerwünschter Spannungen zwischen Erdung und... -
Seite 7: Lieferumfang
Die Sicherheitshinweise sind unbedingt zu beachten! Das Produkt entspricht den gesetzlichen, nationalen und eu- ropäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. 4. Lieferumfang • Steckdosentester VC40 • Bedienungsanleitung... -
Seite 8: Funktionen
Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5. Funktionen • Polaritätstest • Spannungsabfall zwischen der Erdung und anderen Leitungen • Fehlerstromtest (RCD) -
Seite 9: Sicherheitshinweise
6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung auf- merksam durch und beachten Sie insbesondere die Sicherheitshinweise. Bei Sach- und Perso- nenschäden, die durch Nichtbeachten der Be- dienungsanleitung und der Sicherheitshinweise oder durch unsachgemäße Handhabung verur- sacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/ Garantie! Sehr geehrte Kundin, sehr geehrter Kunde,... - Seite 10 • Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. • Lassen Sie das Verpackungsmaterial nicht acht- los liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. • Schützen Sie das Produkt vor extremen Tempe- raturen, direktem Sonnenlicht, starken Erschüt- terungen, hoher Feuchtigkeit, Nässe, brennba- ren Gasen, Dämpfen und Lösungsmitteln.
- Seite 11 - nicht mehr ordnungsgemäß funktioniert, über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde, - erheblichen Transportbelastungen ausgesetzt wurde oder - einem mechanischen Schock ausgesetzt war (fallen lassen). • Testen Sie das Gerät an einer bekannten, korrekt verdrahteten Schutzkontaktsteckdose. • Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
- Seite 12 • Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektri- schen Schlags. • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
- Seite 13 Gerätes ab. Nutzen Sie das Gerät nur in vertikaler Position. • Überprüfen Sie das Testergebnis des Steckdo- sentesters VC40 niemals mit einem Multimeter. Für korrekte Testergebnisse muss eine verbrau- chende Last während der Messung das Netz belasten. Eine hochohmige Messung allein kann durch normale Störungen (Induktivitäten am...
-
Seite 14: Bedienung
7. Bedienung Stecken Sie den Steckdosentester VC40 in die zu prüfende Schutzkontaktsteckdose. Achten Sie darauf, dass die Erdungs- kontakte der Steckdose nicht verschlissen oder weg gebogen sind. Alle Kontakte des Messgerätes müssen die entsprechen- den Kontakte der Steckdose sicher kontaktieren. Ansonsten tauschen Sie die Steckdose aus. - Seite 15 Mit dem eingesteckten Testgerät können durch berühren eines der Pads weitere Test durchgeführt werden. Führen Sie die Tests erst durch, wenn all LED green/ grün leuchten und dauerhaft das akustische Signal ertönt. Spannungsabfall zwischen der Erdung und anderen Leitungen Bei falsch angeschlossener Elektrik kann es vorkommen, dass zwischen der Erdung (Schutzleiter: PE - oft gelb / gelb-grün) und den anderen Litzen ein Spannungsabfall zu messen ist.
- Seite 16 (nicht alle LEDs leuchten grün) wird der Test unterdrückt. Es wird getestet, ob eine Spannung über 50 V/AC zwischen Null- leiter und Schutzleiter vorliegt. Ist dies der Fall leuchten alle drei LEDs rot und der Summer gibt ein pulsierendes Signal von sich.
- Seite 17 Trennen Sie alle Geräte bzw. schalten Sie jegliche Beleuchtung aus, die an der Sicherung angeschlos- sen sind, bei der der Test einen Spannungsabfall zwischen der Erdung und dem Neutralleiter festge- stellt hat. Ein Kabelbruch kann nicht ausgeschlossen werden. Fehlerstromtest (RCD – Fehlerstrom-Schutzeinrichtung) Mit dem Fehlerstromtest überprüfen Sie die Erdung der Schutz- kontaktsteckdose.
- Seite 18 Schlägt der Test fehl, überprüfen Sie den installier- ten FI-Schutzschalter und tauschen Sie diesen ge- gebenenfalls. Beachten Sie, dass FI-Schutzschalter erst seit 1984 in Bädern und Nassräumen und erst seit 2009 in allgemeinen Räumen vorgeschrieben sind (außer GB). Sollte Ihr Gerät beim RCD-Test nicht auslösen (alle LEDs bleiben Grün und der Summer wird wiederholend für einen Augenblick tiefer), ist bei Ihnen kein FI Installiert.
- Seite 19 fernen Sie den Tester und schalten Sie den FI-Schutzschalter wieder ein. Erfolgt innerhalb der vorgeschriebenen 300ms keine Abschaltung, leuchten die ersten beiden LEDs rot und die dritte grün. Der Summer tönt gepulst. Nach 4,5 Sekunden wird der Test abgebrochen und direkt die Spannung zwischen Nullleiter und Erdung gemessen (siehe oben).
-
Seite 20: Testergebnisse Übersicht
8. Testergebnisse Übersicht N = Nullleiter / E = Erdung / L = Phase / X = Nicht verbunden Litzen- Status Anzeige am Gerät Akustisches kombination Signal LED1 LED2 LED3 N E L alles korrekt green green green Dauerhaftes Verbunden Signal E N L E / N... - Seite 21 Litzen- Status Anzeige am Gerät Akustisches kombination Signal LED1 LED2 LED3 N X L fehlende green red green Pulsierendes Erdung Signal / L X N green red green Tuten E X L green red green L X E green red green E L X Fehler an der...
- Seite 22 RCD Test Führen Sie den RCD-Teste erst durch, wenn alle LEDs green / grün leuchten und dauerhaft das akustische Signal ertönt. Zustand Anzeige am Gerät Akustisches Signal LED1 LED2 LED3 Litzen sind korrekt green green green Dauerhaftes angeschlossen. Das RCD Signal Testfeld wird nicht berührt.
-
Seite 23: Entsorgung
9. Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdau- er gemäß den geltenden gesetzlichen Bestimmungen. 10. Technische Daten Messspannung .....230 V/AC 50Hz Stromaufnahme ....11 mA RCD Test Nennstrom ......30 mA +/- 5% (bei 230 V/AC, 50 Hz) Testzeit .........max. - Seite 24 Erdungstest Schwellwert ......50 V +/- 10% rms (für Wieder- stände < 100 kΩ Reaktionszeit ......100 ms Betriebsbedingungen Temperatur ......+5 bis +40 °C (+41 bis +104 °F) Luftfeuchtigkeit ..... < 80% relativ, nicht kondensierend Lagerbedingungen Temperatur ......-20 bis +60 °C (-4 bis +140 °F) Luftfeuchtigkeit .....<...
