REMKO MXD
2. Setzen Sie das Innengerät in
die Gewindestangen ein und
bringen Sie die Geräte durch
die untere Mutter in eine
waagerechte Position
(Bild 5 ).
3. Halten Sie dabei einen Decken-
abstand von min. 35mm ein.
Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
5. Ziehen Sie zum Abschluss die
Gegenmutter an und montieren
die Abdeckung.
5

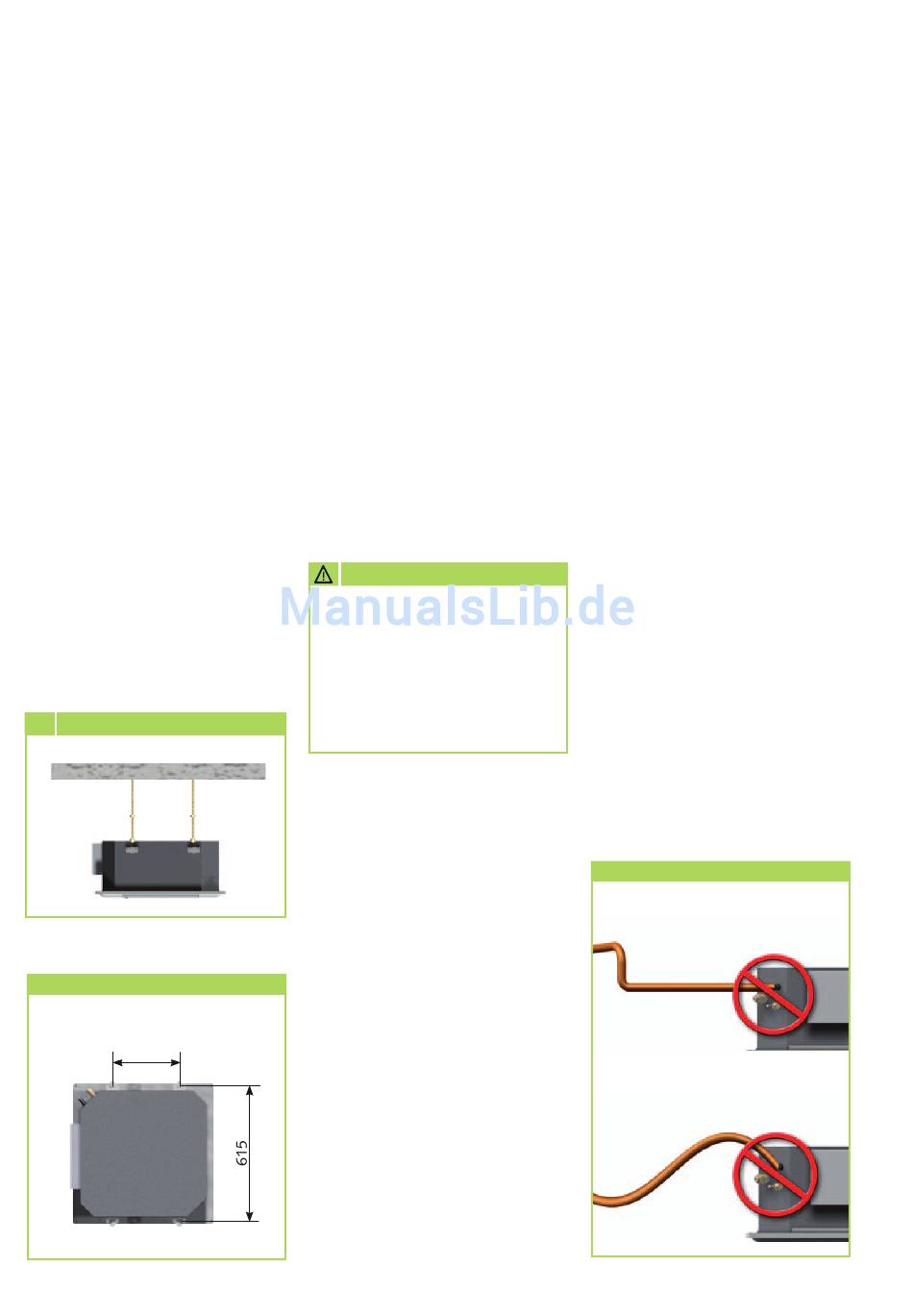

Gerät einhängen
Statisches Bauwerksteil
Geräteaufhängung
MXD 200-520
280
20
Anschluss der
Kältemittelleitungen
Der bauseitige Anschluss der
Kältemittelleitungen erfolgt bei der
MXD 200-520 an der Mitte der
Längstseite.
Gegebenfalls ist an den Innen-
geräten eine Reduzierung, bzw.
Erweiterung zu installieren. Diese
Verschraubungen liegen dem In-
nengerät als Beipack serienmäßig
bei. Nach erfolgter Montage sind
die Verbindungen dampfdiffusi-
onsdicht zu isolieren.
ACHTUNG
Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Register kommt
es während des Kühlbetriebes zur
Kondensatbildung.
Unterhalb des Registers befin-
det sich eine Auffangwanne mit
serienmäßiger Kondensatpumpe
und Schwimmerschalter. Sollte
der Schwimmerschalter auf Grund
mangelndem Abtransport des
Kondensats eine Sicherheitsab-
schaltung durchführen, schaltet die
Pumpe sofort ein und läuft ca. drei
Minuten nach.
Die bauseitige Kondensatlei-
■
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdichte Isolation vor.
Befindet sich das Niveau der
■
Kondensatleitung an dem Gerät
oberhalb des Geräteaustrittes,
so ist die Leitung sofort vertikal
nach oben (max.siehe S.21)
und dann mit Gefälle zum Ab-
fluß zu verlegen.
Führen Sie die Kondensatlei-
■
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
Bei einem Gerätebetrieb unter
■
4 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
Nach erfolgter Verlegung
■
muss der freie Ablauf des Kon-
densats überprüft und
eine permanente Dichtheit
sichergestellt werden.
Kondensatanschluss - Falsch!
Weit entfernte Steigleitung
Kein Gefälle
