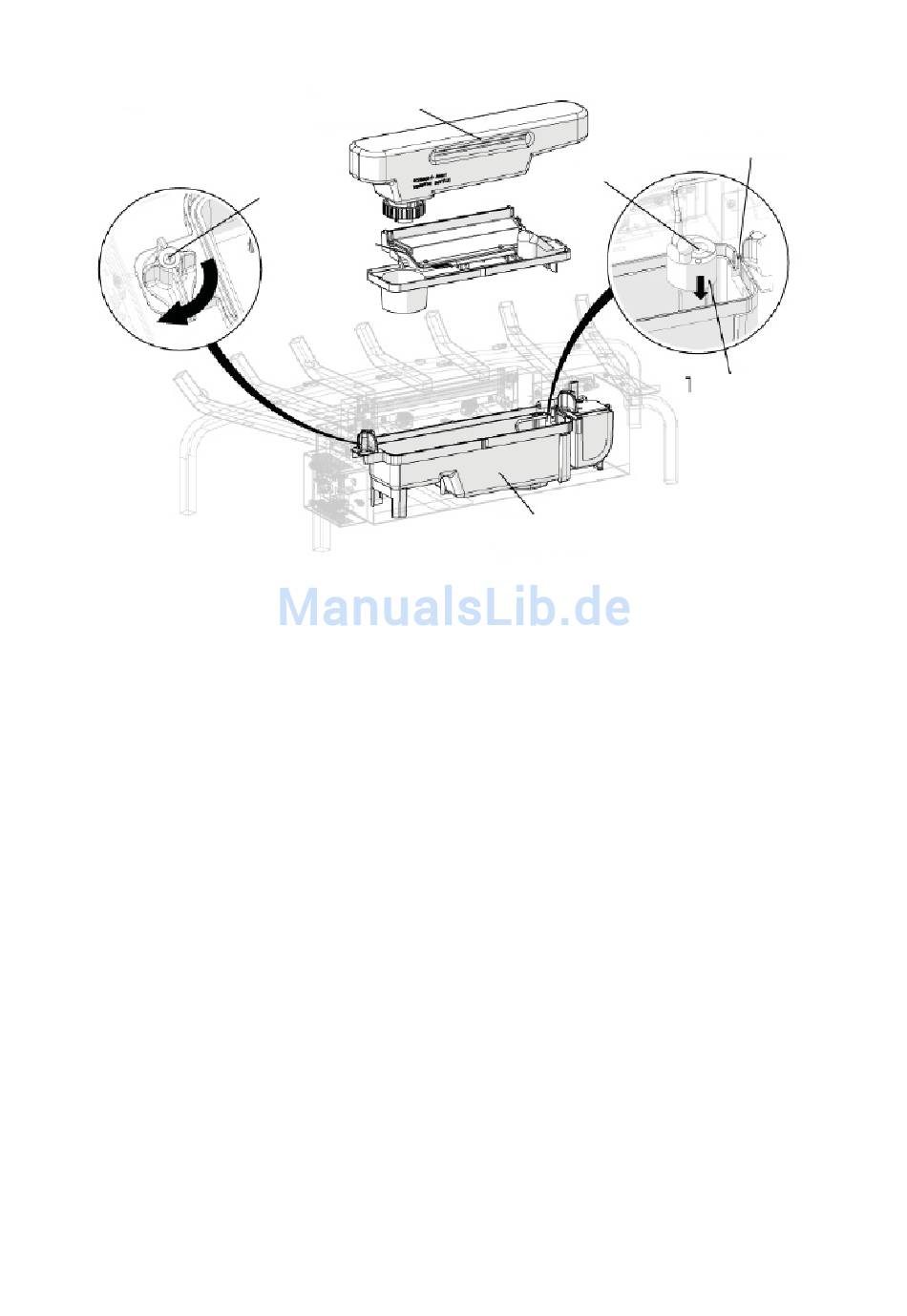

Abb. 1
4. Wandler (im Wassertank) aus der Transportschutzverpackung nehmen. Siehe Abb. 1.
Zugang zum Wandler:
• Obere Abdeckung abnehmen. Dazu die Haltelaschen an beiden Enden des Wassertanks
drehen.
• Das gesamte Verpackungsmaterial beseitigen.
• Den Wandler so installieren, dass er waagerecht im runden Aufnahmebereich im Tank sitzt.
• Das Kabel des Wandlers so ausrichten, dass es nicht direkt über dem Emitter sitzt, und dass das
Kabel durch den Schlitz seitlich am Tank geführt wird.
• Die obere Abdeckung wieder anbringen und darauf achten, dass beide Haltelaschen gedreht
werden, so dass sie nach innen zeigen.
Hinweis: Vor Befüllen mit Wasser muss die Einheit komplett zusammengebaut werden
Abnehmbarer
Nachfüllbehälter
Haltelaschen
Obere
Abdeckung
Emitter
Wassertank
32
Kabelschlitze
Wandler
