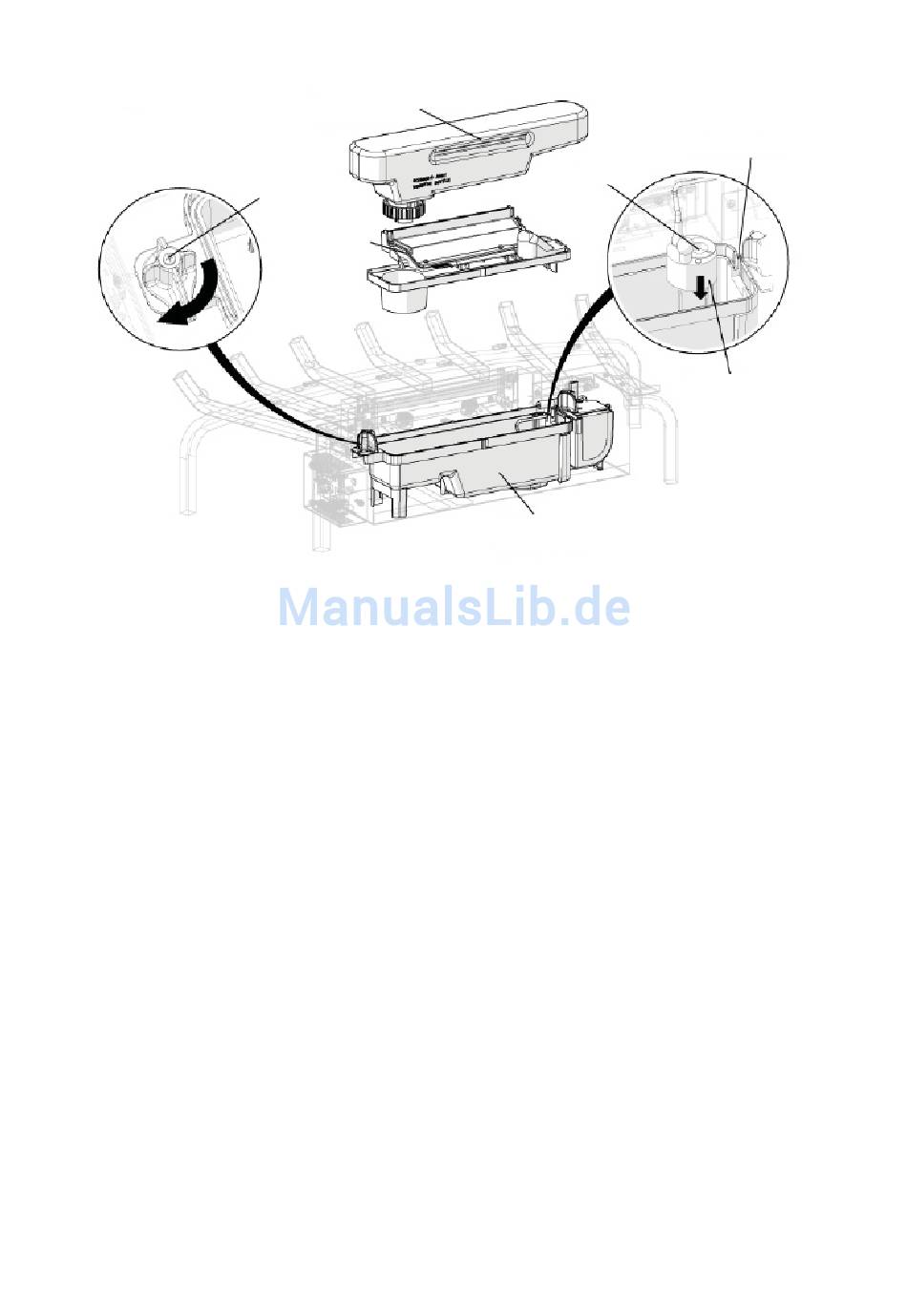

Figure 1
4. Déballer le transducteur (situé à l'intérieur du réservoir d'eau) ; celui-ci a été emballé afi n de le
protéger lors de son transport. Voir fi gure 1.
Pour accéder au transducteur ;
• Retirer le cache supérieur en tournant les attaches de maintien aux deux extrémités du réservoir
d'eau.
• Retirer tout matériau d'emballage.
• Installer le transducteur de sorte qu'il soit posé à plat dans la zone de retenue du réservoir.
• Orienter le câble du transducteur de sorte qu'il ne soit pas posé directement au-dessus de
l'émetteur et qu'il passe par la fente située sur le côté du réservoir.
• Réinstaller le cache supérieur et s'assurer que les deux attaches de maintien ont été tournées
de sorte à être dirigées vers l'intérieur.
Remarque : Procéder au montage complet de l'unité avant de la remplir d'eau.
Récipient de
remplissage amovible
Attaches de
maintien
Cache
supérieur
Émetteur
Réservoir d'eau
18
Fentes de câble
Transducteur
