Bedienungsanleitung

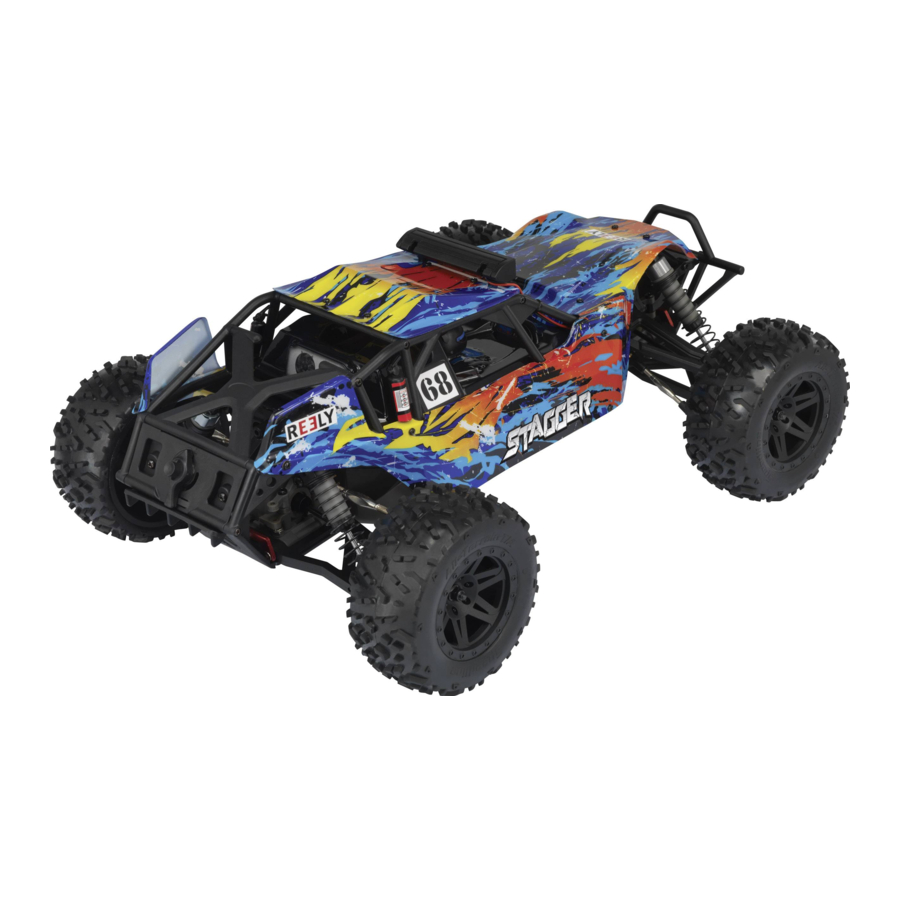

1:10 Elektro-Sandbuggy „Stagger" 4WD RtR
Best.-Nr. 2111254 (Super Combo-Set)
Operating Instructions
1:10 Electric Sand buggy "Stagger" 4WD RtR
Item no. 2111254 (Super Combo-Set)
Notice d'emploi
Buggy de sable électrique, échelle 1:10
« Stagger » 4WD RtR
N° de commande 2111254 (kit Super Combo)
Gebruiksaanwijzing
1:10 Elektrische-Zandbuggy "Stagger" 4WD RtR
Bestelnr. 2111254 (Super Combo-Set)
Seite 2 - 28
Page 29 - 55
Page 56 - 82
Pagina 83 - 109
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reely Stagger

Inhaltszusammenfassung für Reely Stagger

  • Seite 1 Bedienungsanleitung 1:10 Elektro-Sandbuggy „Stagger“ 4WD RtR Best.-Nr. 2111254 (Super Combo-Set) Seite 2 - 28 Operating Instructions 1:10 Electric Sand buggy “Stagger” 4WD RtR Item no. 2111254 (Super Combo-Set) Page 29 - 55 Notice d’emploi Buggy de sable électrique, échelle 1:10 «...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärungen ............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Erforderliches Zubehör ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Inbetriebnahme ..............................7 c) Fahren des Fahrzeugs ..........................8 Batterie- und Akkuhinweise ..........................9 Fahrakku für das Fahrzeug laden ........................11 Inbetriebnahme ..............................12 a) Karosserie öffnen/abnehmen ........................12 b) Fahrtregler konfigurieren ..........................13 c) Batterien/Akkus in den Sender einlegen .....................13...

  • Seite 3: Einführung

    Seite 13. Konformitätserklärung (DOC) ..........................25 14. Behebung von Störungen ..........................26 15. Technische Daten ..............................28 a) Fahrzeug ..............................28 b) Fernsteueranlage ............................28 c) LiPo-Ladegerät ............................28 d) Akku ................................28 1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

  • Seite 4: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern- steueranlage drahtlos per Funk gesteuert werden kann. Die Steuerfunktionen sind vorwärts/rückwärts/links/rechts (jeweils stufenlos). Der eingebaute Motor wird über einen elektronischen Fahrtregler angesteuert, die Lenkung über ein Servo. Das Fahrzeug (Chassis und Karosserie) ist fahrfertig aufgebaut.

  • Seite 5: Erforderliches Zubehör

    5. Erforderliches Zubehör Im Lieferumfang finden Sie sowohl einen für das Fahrzeug passenden NiMH-Fahrakku, ein NiMH-Ladegerät und 4 AA/Mignon-Batterien für den Sender. Für den ersten Einsatz des Fahrzeugs benötigen Sie also kein weiteres Zubehör. Für einen optimalen Einsatz des Fahrzeugs empfehlen wir Ihnen jedoch weiterhin folgende Komponenten: • Einen oder mehrere weitere passende Fahrakkus Achtung! Der Fahrtregler ist sowohl für einen 6zelligen NiMH-Fahrakku als auch für einen 2zelligen LiPo-Fahrakku...

  • Seite 6: Sicherheitshinweise

    6. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

  • Seite 7: B) Inbetriebnahme

    b) Inbetriebnahme • Die Anleitung zur Fernsteueranlage und zum Ladegerät liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicherheitshinweise und alle weiteren Informationen! Bei unsachgemäßem Umgang speziell mit dem Ladegerät bestehen diverse Gefahren. • Wickeln Sie das Antennenkabel niemals auf! Dies verringert die Reichweite sehr stark. Achten Sie un- bedingt darauf, dass das Antennenkabel nicht beschädigt wird.

  • Seite 8: Fahren Des Fahrzeugs

    c) Fahren des Fahrzeugs • Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Fahren Sie nur, solange Sie direkten Sichtkontakt zum Modell haben. Fahren Sie deshalb auch nicht bei Nacht. • Fahren Sie nur, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Müdigkeit, Alkohol- oder Medikamenten-Einfluss kann, wie bei einem echten Kraftfahrzeug, zu Fehlreaktionen führen.

  • Seite 9: Batterie- Und Akkuhinweise

    7. Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht. Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum Umgang mit Batterien und Akkus.
  • Seite 10 • Laden Sie Akkus niemals unmittelbar nach dem Gebrauch. Lassen Sie Akkus immer zuerst abkühlen (mindestens 5 - 10 Minuten). • Entnehmen Sie den Akku zum Laden aus dem Modell. Trennen Sie den Fahrakku vor dem Ladevorgang vollständig vom Fahrtregler. • Platzieren Sie Ladegerät und Akku auf einer hitzefesten, unbrennbaren Oberfläche. • Ladegerät und Akkus erwärmen sich beim Ladevorgang. Halten Sie deshalb ausreichend Abstand zwi- schen Ladegerät und Akku, legen Sie den Akku niemals auf das Ladegerät.

  • Seite 11: Fahrakku Für Das Fahrzeug Laden

    8. Fahrakku für das Fahrzeug laden • Bei dem Produkt befindet sich ein 6zelliger NiMH-Fahrakku und ein dazu passendes NiMH-Ladegerät im Lieferum- fang. Beachten Sie zum Aufladen des Fahrakkus die Bedienungsanleitung des Ladegeräts. Achtung! Das mitgelieferte NiMH-Ladegerät darf nur zum Aufladen eines NiMH-Fahrakkus verwendet werden. Wenn Sie versuchen sollten, einen LiPo-Fahrakku mit dem NiMH-Ladegerät aufzuladen, so besteht Brand- und Explosionsgefahr! Ein LiPo-Fahrakku darf nur mit einem geeigneten LiPo-Ladegerät aufgeladen werden (und ein NiMH-Akku nur über ein NiMH-Ladegerät). Wenn Sie also einen LiPo-Fahrakku für das Fahrzeug erwerben wollen, so benötigen Sie außerdem ein geeignetes LiPo-Ladegerät.

  • Seite 12: Inbetriebnahme

    9. Inbetriebnahme a) Karosserie öffnen/abnehmen Die Karosserie kann zum Einlegen des Fahrakkus oder für Einstellungen am Fahrtregler hochgeklappt werden. Hier- zu befindet sich am Fahrzeugheck eine spezielle Schnellverriegelung. Überdrehen Sie die Schnellverriegelung nicht. Wenden Sie beim Öffnen und Schließen keine Gewalt an. Karosserie öffnen • Halten Sie den runden Knopf (A) in der Mitte der Schnellverriegelung gedrückt und drehen Sie das äu- ßere Griffstück (B) um 90°...

  • Seite 13: B) Fahrtregler Konfigurieren

    b) Fahrtregler konfigurieren Der Fahrtregler verfügt über zwei Steckbrücken, über den die Fahrfunktion und der Akkutyp konfiguriert werden kann. Steckbrücke „Reverse“ (A): Hier lässt sich die Rückwärts- fahrt ausschalten („Disable“) oder einschalten („Enable“). Steckbrücke „Battery“ (B): Stellen Sie hier ein, welcher Fahrakku an den Fahrtregler angeschlossen wird (LiPo- oder NiMH-Fahrakku).

  • Seite 14: Einlegen Des Fahrakkus In Das Fahrzeug

    e) Einlegen des Fahrakkus in das Fahrzeug Achtung! Der Fahrakku darf noch nicht mit dem Fahrtregler verbunden werden. Nehmen Sie zunächst den Sender in Betrieb, siehe Kapitel 9. c) und d). Wichtig! Dieses Fahrzeug ist ausschließlich für einen NiMH-Fahrakku mit 6 Zellen (Nennspannung 7,2 V) oder einen LiPo-Fahrakku mit 2 Zellen (Nennspannung 7,4 V) geeignet.

  • Seite 15: Fahrtregler Einschalten

    g) Fahrtregler einschalten Schalten Sie den Fahrtregler ein, indem Sie den Schiebe- schalter in die Stellung „ON“ bringen. Warten Sie dann ein paar Sekunden (Gas-/Bremshebel am Sender in der Neutralstellung lassen, nicht bewegen), bis der Fahrtregler seinen Selbsttest abgeschlossen hat. Wenn der Fahrtregler kein Sendersignal oder keine korrekte Neutralstellung erkannt hat, blinkt die rote LED weiter.

  • Seite 16: Steuern Des Fahrzeugs

    h) Steuern des Fahrzeugs Verschließen Sie die Karosserie, siehe Kapitel 9. a). Stellen Sie das fahrbereite Fahrzeug nun auf den Boden. Fassen Sie dabei aber nicht in den Antrieb hinein, halten Sie das Fahrzeug nicht an den Rädern fest. 1. Gas-/Bremshebel loslassen (Neutralstellung), Fahrzeug rollt aus bzw. bewegt sich nicht (ggf. Trimmung für die Fahrfunktion am Sender korrigieren) 2.

  • Seite 17: Fahrt Beenden

    Bedienen Sie am Sender den Gas-/Bremshebel für die Fahrfunktion nur sehr vorsichtig und fahren Sie zu Beginn nicht zu schnell, bis Sie sich mit der Reaktion des Fahrzeugs auf die Bedienung vertraut gemacht haben. Machen Sie keine schnellen und ruckartigen Bewegungen an den Bedienelementen des Senders. Zielen Sie niemals mit der Antenne des Senders direkt auf das Fahrzeug, da dies die Reichweite stark verringert.

  • Seite 18: Einstellmöglichkeiten Am Fahrzeug

    10. Einstellmöglichkeiten am Fahrzeug a) Einstellung des Radsturzes Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz Positiver Sturz (Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen) Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Unterschied zwischen negativem und positivem Sturz zu zeigen.
  • Seite 19 Einstelloptionen: • Um den Radsturz zu verstellen, verdrehen Sie die Metall-Kugelkopfschrauben mit einem kleinen 2,5 mm-Sechs- kantschlüssel (D). • Um die Kunststoff-Madenschrauben fester anzuziehen (oder zu lösen), verdrehen Sie sie mit einem größeren 5 mm-Sechskantschlüssel (E). Wie schon beschrieben, müssen diese so eingestellt werden, dass sich die Metall- Kugelkopfschrauben im Achsschenkel leicht bewegen können, jedoch nicht wackeln.

  • Seite 20: Einstellung Der Spur

    b) Einstellung der Spur Die Spur (Vorspur = Bild „A“, Nachspur = Bild „B“) bezeichnet die Stel- lung der Radebene zur Fahrtrichtung. Während der Fahrt werden die Räder durch den Rollwiderstand vorne ¦ ¦ auseinandergedrückt und stehen daher nicht mehr exakt parallel zur Fahrtrichtung. Zum Ausgleich können die Räder des stehenden Fahrzeuges so eingestellt werden, dass sie vorne leicht nach innen zeigen.

  • Seite 21: Einstellung Der Stoßdämpfer

    c) Einstellung der Stoßdämpfer Vorderachse Hinterachse Am oberen Ende des Stoßdämpfers (A) kann die Einstellung der Feder-Vorspannung durch das Einfügen von Kunst- stoffclipsen vorgenommen werden. Die Stoßdämpfer an Vorderachse und Hinterachse des Fahrzeugs können oben an der Dämpferbrücke (B) und am unteren Querlenker (C) in verschiedenen Positionen montiert werden.

  • Seite 22: Reinigung Und Wartung

    11. Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrtregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B. einen langhaarigen sauberen Pinsel und einen Staubsauger.

  • Seite 23: Radwechsel

    c) Radwechsel Die Reifen sind auf der Felge fixiert, damit sie sich nicht von der Felge lösen können. Wenn die Reifen abgefahren sind, muss deshalb das gesamte Rad getauscht werden. Nach dem Lösen der Radmutter (A) ziehen Sie das Rad von der Radachse ab. Anschließend wird das neue Rad aufgesteckt, so dass der Innensechskant innen an der Felge genau auf der Radmitnehmer-Mutter steckt.

  • Seite 24: D) Einstellen Des Zahnflankenspiels

    d) Einstellen des Zahnflankenspiels Der Hersteller hat das Zahnflankenspiel bereits voreinge- stellt. In der Regel ist keine Korrektur erforderlich. Es kann jedoch vorkommen, dass sich die Befestigungs- schrauben des Motors nach längerem Betrieb des Fahr- zeugs durch Vibrationen lockern. In diesem Fall ist es erforderlich, dass der Motor wieder festgeschraubt wird;...

  • Seite 25: Entsorgung

    12. Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt von dem Produkt. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot...

  • Seite 26: Behebung Von Störungen

    14. Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht oder nicht richtig • Bei 2,4 GHz-Fernsteueranlagen muss der Empfänger am Sender angelernt werden. Dieser Vorgang wird z.B. mit den englischen Begriffen „Binding“...
  • Seite 27 Beim Fahren wird das Fahrzeug langsamer oder bleibt stehen • Der Fahrakku ist schwach oder leer. • Der Fahrtregler ist überhitzt, der Übertemperaturschutz wurde aktiviert (rote LED blinkt, Fahrtregler abkühlen las- sen, dann ist Fahrzeug wieder betriebsbereit). • Die Entfernung zum Sender ist zu groß, der Fahrtregler hat über den Empfänger kein gültiges Steuersignal erkannt (oder die Failsafe-Funktion des Empfängers ist aktiviert, siehe Bedienungsanleitung zum Sender).

  • Seite 28: Technische Daten

    15. Technische Daten a) Fahrzeug Maßstab ..........1:10 Geeignete Fahrakku-Typen ....6zelliger NiMH-Fahrakku (Nennspannung 7,2 V) 2zelliger LiPo-Fahrakku (Nennspannung 7,4 V) Antrieb ..........Elektromotor, Typ 550 Allrad-Antrieb über Kardanwelle Differenzial in Vorder- und Hinterachse Fahrwerk ..........Einzelradaufhängung, Doppelquerlenker Öldruckstoßdämpfer mit Spiralfedern, einstellbar Spur der Vorderräder einstellbar Sturz der Vorder- und Hinterräder einstellbar Fahrtregler ..........Dauerstrom vorwärts 40 A, rückwärts 20 A Strom kurzzeitig (1 s) vorwärts 180 A, rückwärts 90 A BEC-Ausgang 5 V/DC, 2 A...
