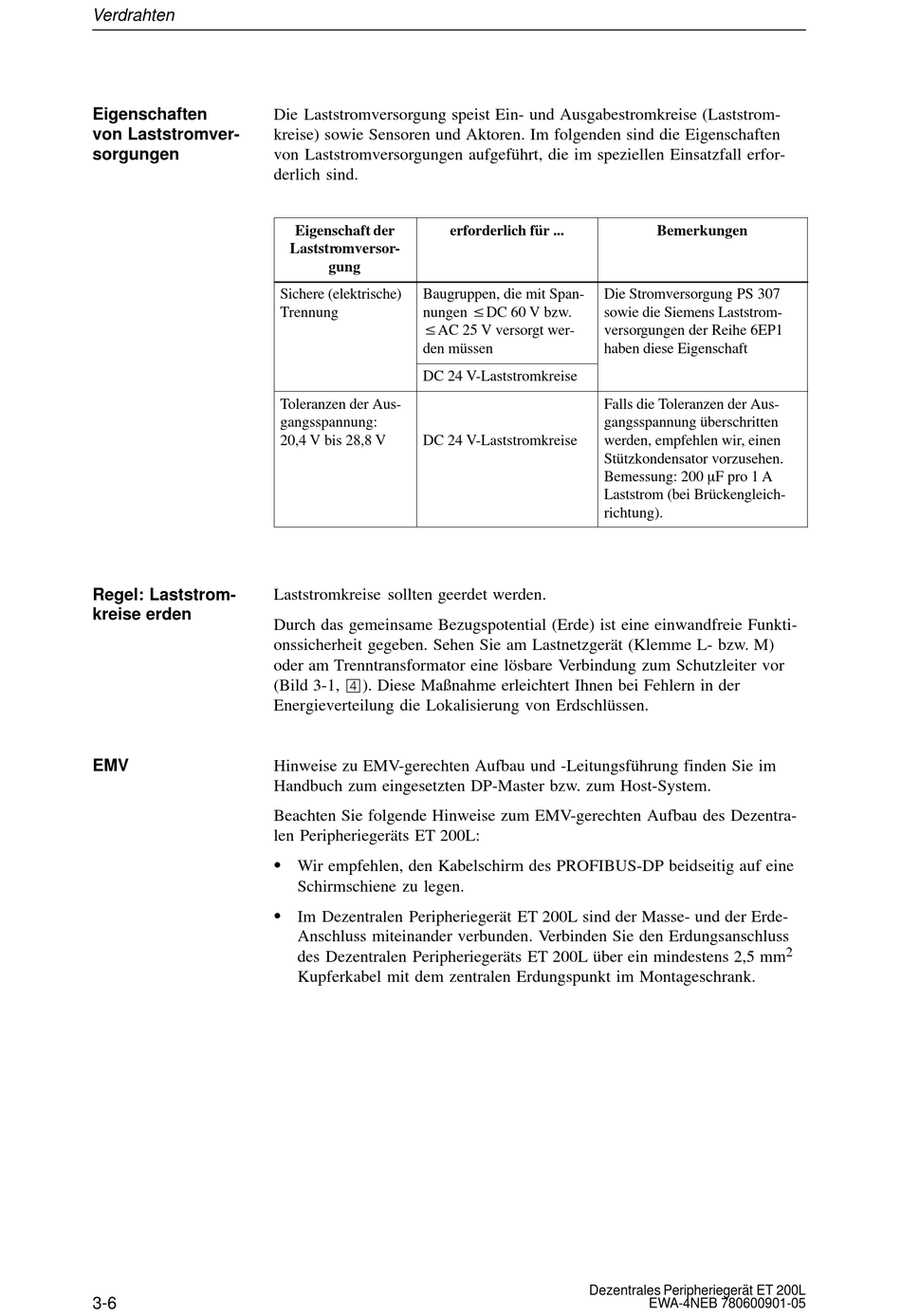

Verdrahten
Eigenschaften
von Laststromver-
sorgungen
Regel: Laststrom-
kreise erden
EMV
3-6
Die Laststromversorgung speist Ein- und Ausgabestromkreise (Laststrom-
kreise) sowie Sensoren und Aktoren. Im folgenden sind die Eigenschaften
von Laststromversorgungen aufgeführt, die im speziellen Einsatzfall erfor-
derlich sind.
Eigenschaft der
Laststromversor-
gung
Sichere (elektrische)
Baugruppen, die mit Span-
nungen vDC 60 V bzw.
Trennung
vAC 25 V versorgt wer-
den müssen
DC 24 V-Laststromkreise
Toleranzen der Aus-
gangsspannung:
20,4 V bis 28,8 V
DC 24 V-Laststromkreise
Laststromkreise sollten geerdet werden.
Durch das gemeinsame Bezugspotential (Erde) ist eine einwandfreie Funkti-
onssicherheit gegeben. Sehen Sie am Lastnetzgerät (Klemme L- bzw. M)
oder am Trenntransformator eine lösbare Verbindung zum Schutzleiter vor
(Bild 3-1, ). Diese Maßnahme erleichtert Ihnen bei Fehlern in der
Energieverteilung die Lokalisierung von Erdschlüssen.
Hinweise zu EMV-gerechten Aufbau und -Leitungsführung finden Sie im
Handbuch zum eingesetzten DP-Master bzw. zum Host-System.
Beachten Sie folgende Hinweise zum EMV-gerechten Aufbau des Dezentra-
len Peripheriegeräts ET 200L:
S
Wir empfehlen, den Kabelschirm des PROFIBUS-DP beidseitig auf eine
Schirmschiene zu legen.
S
Im Dezentralen Peripheriegerät ET 200L sind der Masse- und der Erde-
Anschluss miteinander verbunden. Verbinden Sie den Erdungsanschluss
des Dezentralen Peripheriegeräts ET 200L über ein mindestens 2,5 mm
Kupferkabel mit dem zentralen Erdungspunkt im Montageschrank.
erforderlich für ...
Die Stromversorgung PS 307
sowie die Siemens Laststrom-
versorgungen der Reihe 6EP1
haben diese Eigenschaft
Falls die Toleranzen der Aus-
gangsspannung überschritten
werden, empfehlen wir, einen
Stützkondensator vorzusehen.
Bemessung: 200 mF pro 1 A
Laststrom (bei Brückengleich-
richtung).
Dezentrales Peripheriegerät ET 200L
Bemerkungen
2
EWA-4NEB 780600901-05
