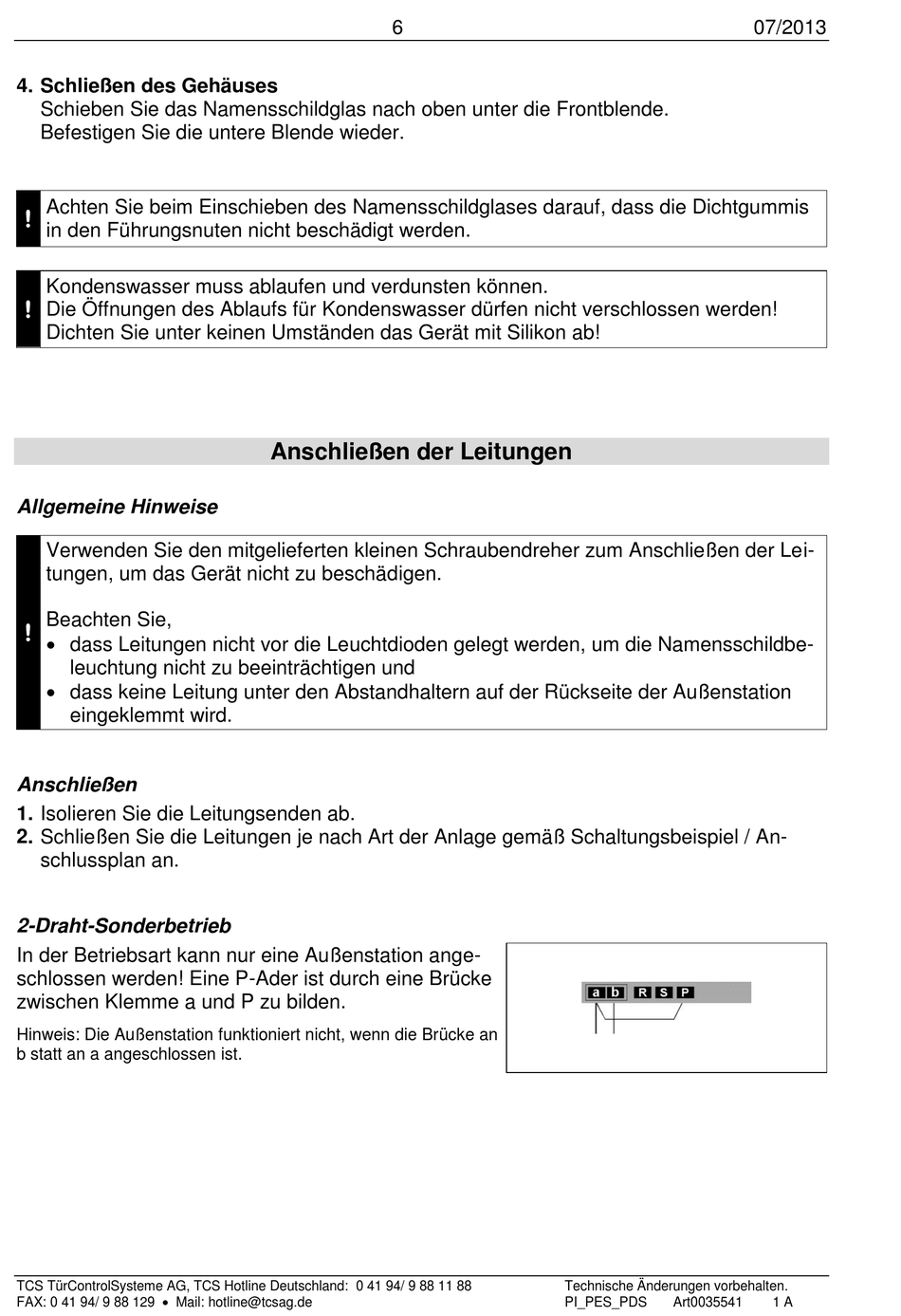

4. Schließen des Gehäuses
Schieben Sie das Namensschildglas nach oben unter die Frontblende.
Befestigen Sie die untere Blende wieder.
Achten Sie beim Einschieben des Namensschildglases darauf, dass die Dichtgummis
!
in den Führungsnuten nicht beschädigt werden.
Kondenswasser muss ablaufen und verdunsten können.
!
Die Öffnungen des Ablaufs für Kondenswasser dürfen nicht verschlossen werden!
Dichten Sie unter keinen Umständen das Gerät mit Silikon ab!
Allgemeine Hinweise
Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Anschließen der Lei-
tungen, um das Gerät nicht zu beschädigen.
Beachten Sie,
!
dass Leitungen nicht vor die Leuchtdioden gelegt werden, um die Namensschildbe-
leuchtung nicht zu beeinträchtigen und
dass keine Leitung unter den Abstandhaltern auf der Rückseite der Außenstation
eingeklemmt wird.
Anschließen
1. Isolieren Sie die Leitungsenden ab.
2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Schaltungsbeispiel / An-
schlussplan an.
2-Draht-Sonderbetrieb
In der Betriebsart kann nur eine Außenstation ange-
schlossen werden! Eine P-Ader ist durch eine Brücke
zwischen Klemme a und P zu bilden.
Hinweis: Die Außenstation funktioniert nicht, wenn die Brücke an
b statt an a angeschlossen ist.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
6
Anschließen der Leitungen
Technische Änderungen vorbehalten.
PI_PES_PDS
Art0035541
07/2013
1 A
