07/2013
für bis zu 20 Wohneinheiten
Namensfeldgröße: H 15 mm x B 39 mm (PES), H 34 mm bis 72 mm x B 74 mm (PDS)
Metallgehäuse aus robusten Aluminiumprofilen
Metallklingelknöpfe mit vergoldeten, wartungsfreien Kontakten
jeder Klingeltaste können 2 Innenstationen zugeordnet werden
langlebige und energiesparende Namensschildbeleuchtung
bruchsicheres Namensschildglas
Quittungston beim Drücken der Klingeltaste
Gesprächszeit ab Werk: 56 Sekunden / mit Servicegerät einstellbar
beliebige Klingeltaste zum Lichteinschalten nutzbar, Lichtsymbol liegt bei
Lautstärke und Mikrofonempfindlichkeit sind manuell einstellbar
steckbarer Speicher zum Austausch baugleicher Außenstationen
R-Klemme zum Anschluss einer Funktionserweiterung - Türöffnen
Türöffnerzeit an R-Klemme ab Werk: 3 Sekunden / mit Servicegerät und Konfigurati-
onssoftware configo
Türbereitschaftszeit (zur Steuerung der Kurzzeitspeicherung in Innenstationen) ab
Werk: 56 Sekunden / mit Servicegerät und Konfigurationssoftware configo
Sprechverbindung in der Türbereitschaftszeit / mit Servicegerät einstellbar
Bedenken Sie bei der Montage weiterer Geräte, dass Sie das Namensschildglas des
Gerätes nach unten aus dem Profil herausziehen können. Montieren Sie kein Gerät
unterhalb des Gerätes.

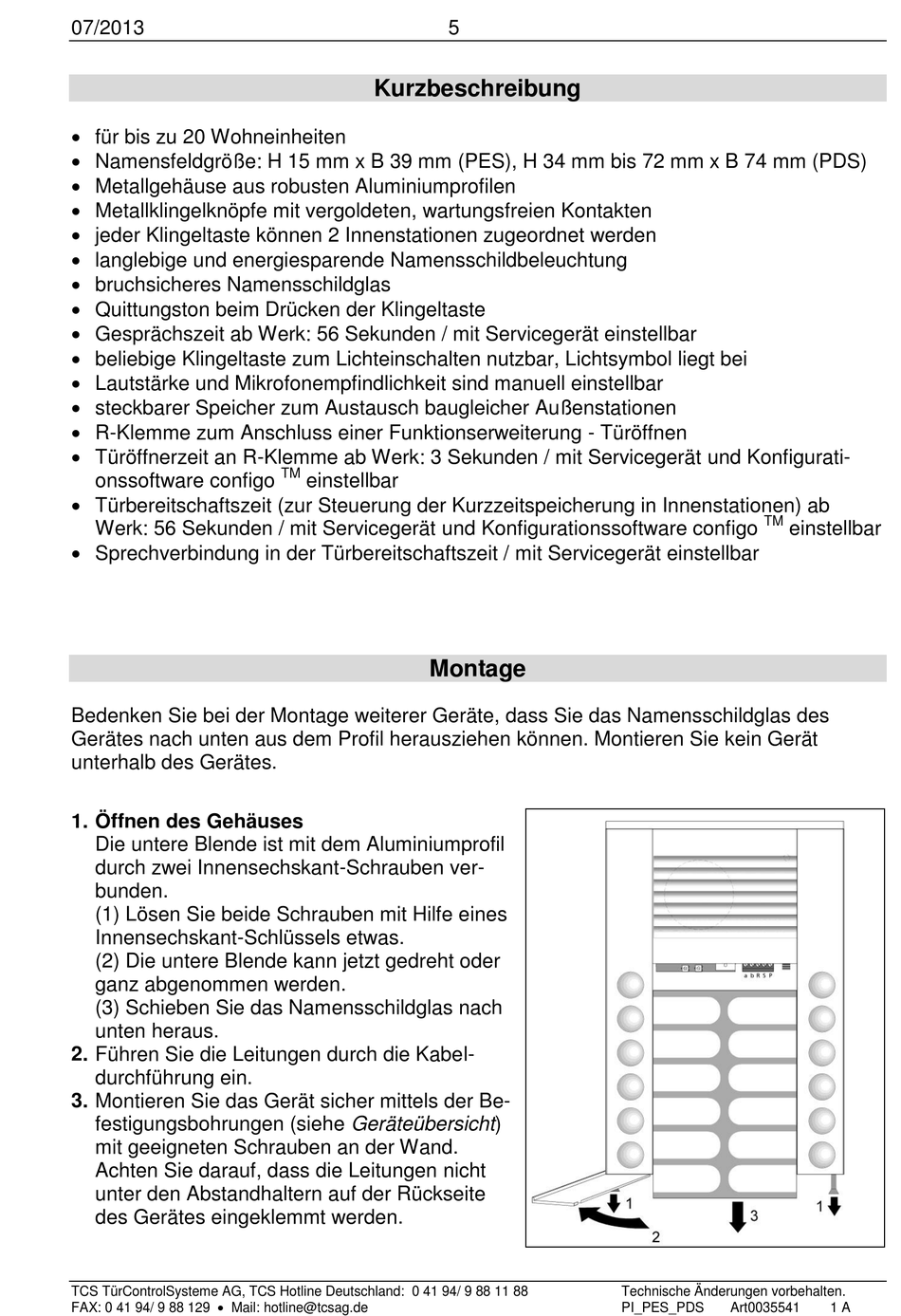

1. Öffnen des Gehäuses
Die untere Blende ist mit dem Aluminiumprofil
durch zwei Innensechskant-Schrauben ver-
bunden.
(1) Lösen Sie beide Schrauben mit Hilfe eines
Innensechskant-Schlüssels etwas.
(2) Die untere Blende kann jetzt gedreht oder
ganz abgenommen werden.
(3) Schieben Sie das Namensschildglas nach
unten heraus.
2. Führen Sie die Leitungen durch die Kabel-
durchführung ein.
3. Montieren Sie das Gerät sicher mittels der Be-
festigungsbohrungen (siehe Geräteübersicht)
mit geeigneten Schrauben an der Wand.
Achten Sie darauf, dass die Leitungen nicht
unter den Abstandhaltern auf der Rückseite
des Gerätes eingeklemmt werden.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
5
Kurzbeschreibung
TM
einstellbar
Montage
TM
einstellbar
Technische Änderungen vorbehalten.
PI_PES_PDS
Art0035541
1 A
