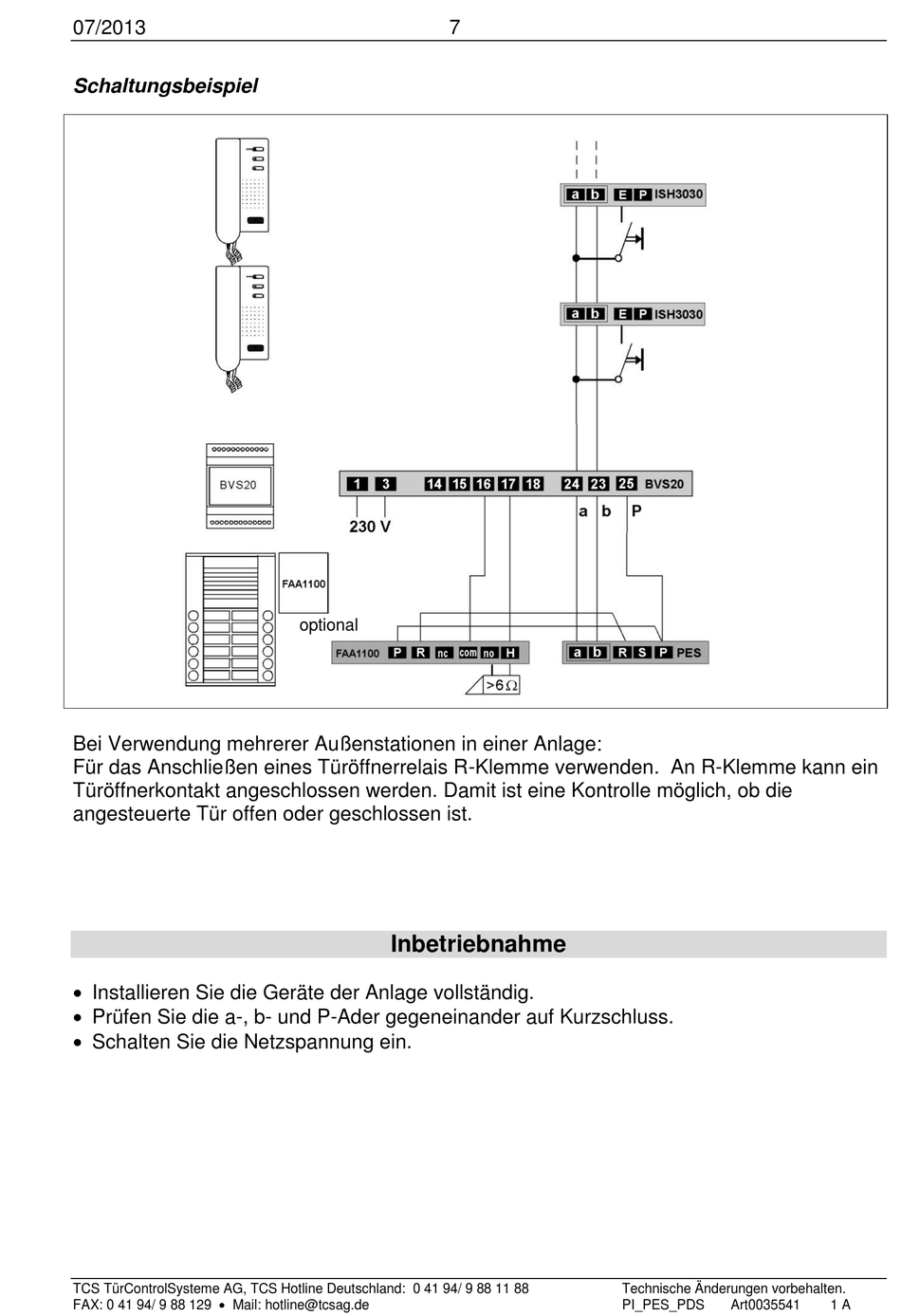

Schaltungsbeispiel

Bei Verwendung mehrerer Außenstationen in einer Anlage:
Für das Anschließen eines Türöffnerrelais R-Klemme verwenden. An R-Klemme kann ein
Türöffnerkontakt angeschlossen werden. Damit ist eine Kontrolle möglich, ob die
angesteuerte Tür offen oder geschlossen ist.
 Installieren Sie die Geräte der Anlage vollständig.
 Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
 Schalten Sie die Netzspannung ein.
