Geräteübersicht; Bestimmungsgemäßer Gebrauch - TCS PES Produktinformation

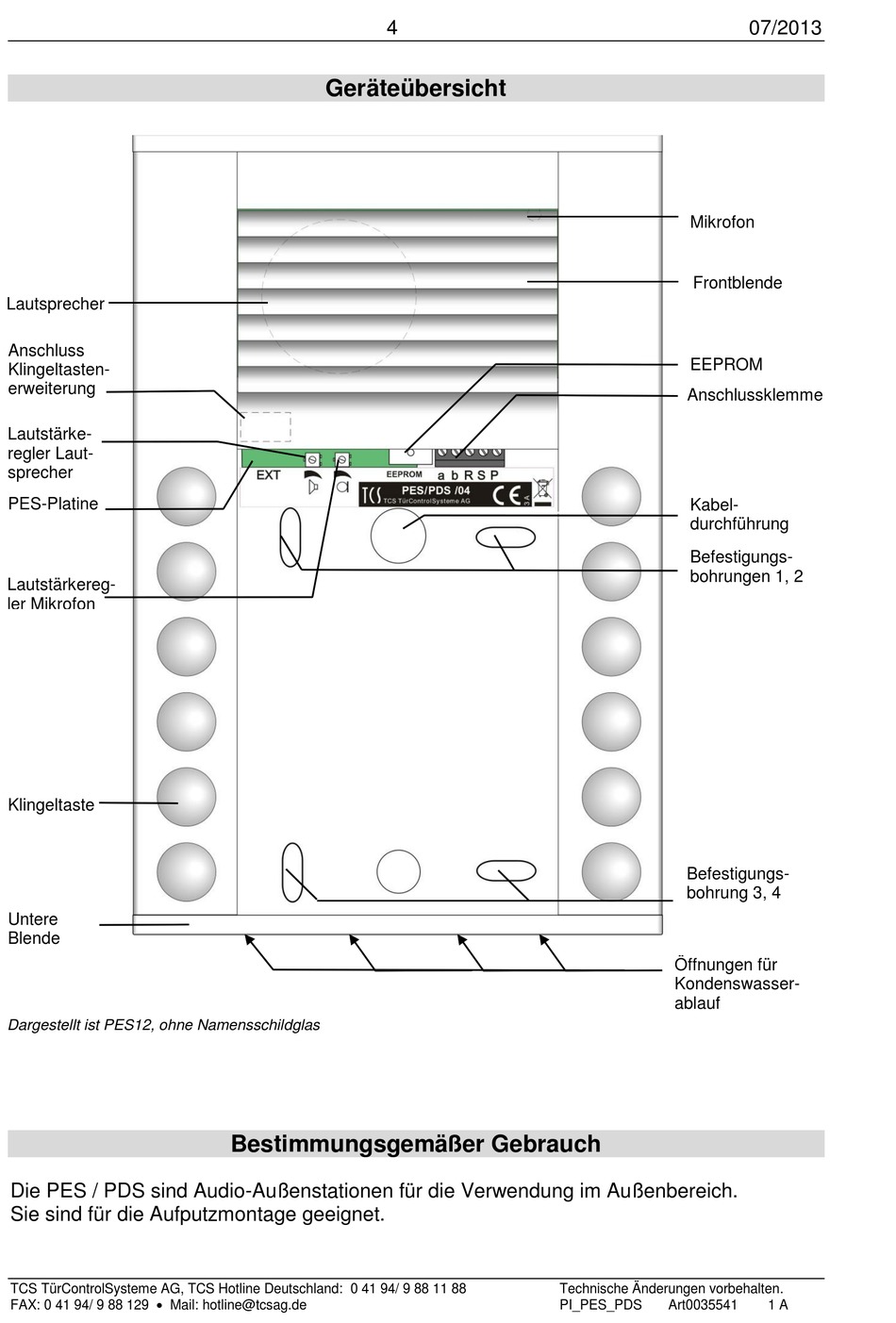

Lautsprecher
Anschluss
Klingeltasten-
erweiterung
Lautstärke-
regler Laut-
sprecher
PES-Platine
Lautstärkereg-
ler Mikrofon
Klingeltaste
Untere
Blende
Dargestellt ist PES12, ohne Namensschildglas
Die PES / PDS sind Audio-Außenstationen für die Verwendung im Außenbereich.
Sie sind für die Aufputzmontage geeignet.
