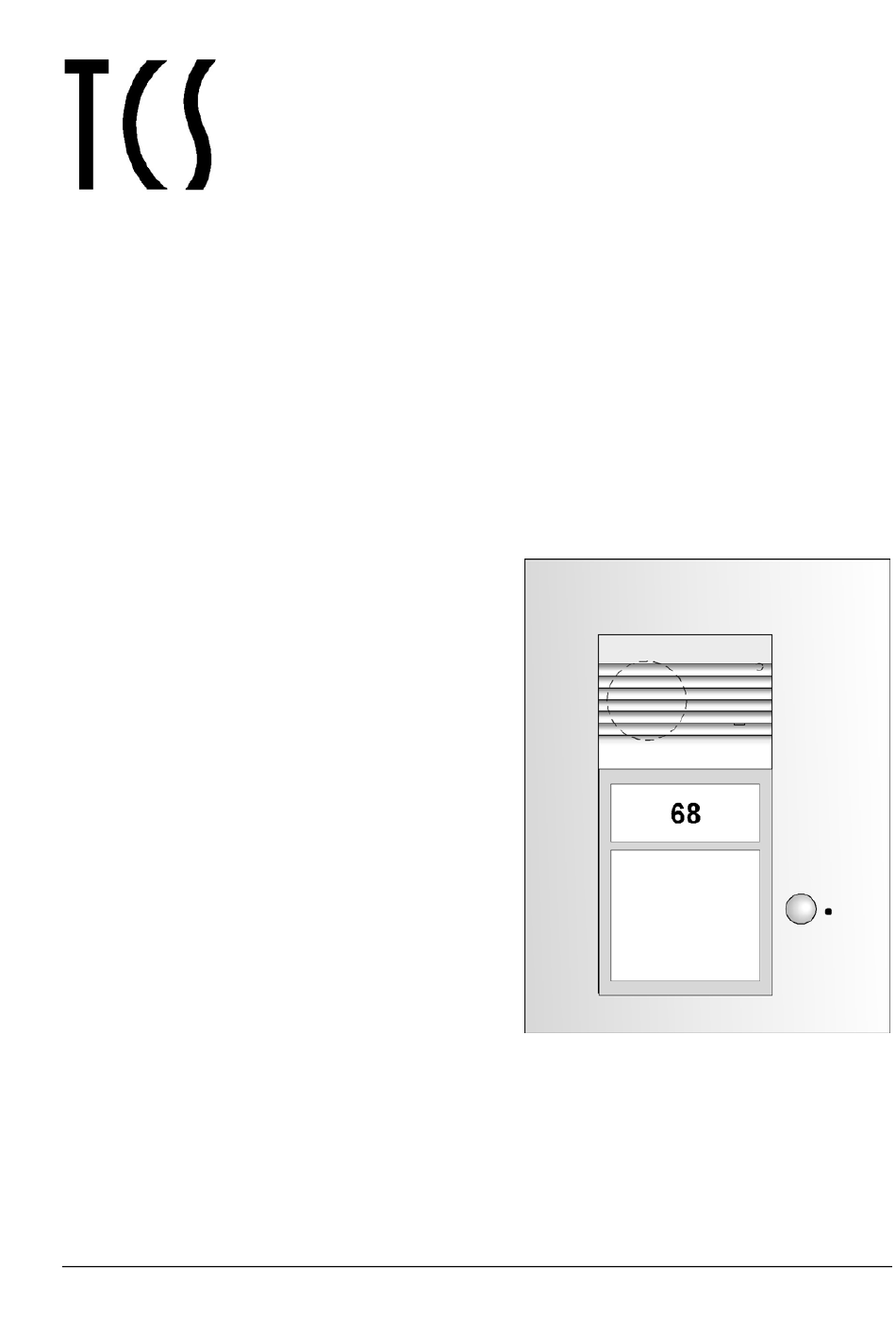

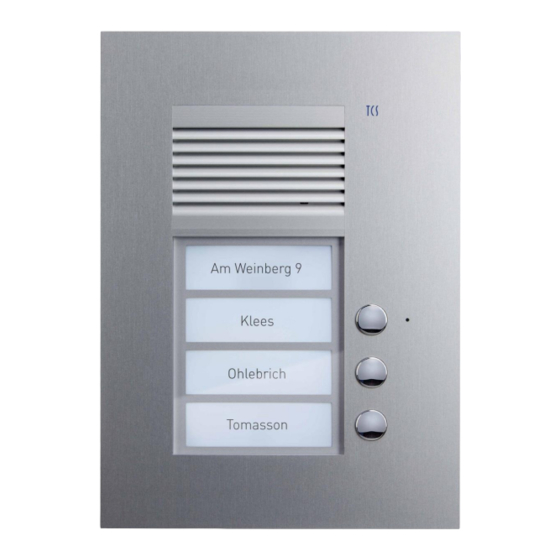

- Seite 1 Produktinformation Außenstationsserie zur Unterputzmontage TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0004892 Version 2.1 mi...
-
Seite 2: Inhaltsverzeichnis
Verfahren 2: Innenstation ist zugänglich ................15 Programmieren der anderen bereits programmierter Klingeltasten ......15 Reparatur...........................16 Austausch des EEPROM-Speichers ................16 Reinigung...........................16 Service..........................16 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0004892 Version 2.1 mi... -
Seite 3: Lieferumfang
• Vorhandene Leitungen (Sanierung) mit abweichenden Querschnitten können unter Be- achtung des Schleifenwiderstandes verwendet werden. Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. -
Seite 4: Allgemeines Zur Leitungsführung In Tcs-Audioanlagen
7,35 4,13 8,57 4,82 9,80 5,51 11,02 6,20 12,24 6,89 18,37 10,33 24,49 13,78 17,22 20,66 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0004892 Version 2.1 mi... -
Seite 5: Geräteübersicht Puk
Eingangsstrom: PUKxx/1 I(Pmax) = 36 mA PUKxx/2 I(Pmax) = 40 mA PUKxx/3 I(Pmax) = 58 mA TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0004892 Version 2.1 mi... -
Seite 6: Verwendung
LED, Anschluss der P-Ader notwendig. Anschluss für Servicegerät Zuordnung von Serienummern je Klingeltaste zusätzliches Schaltsignal Verwenden Sie ein Kombigerät BRE2. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0004892 Version 2.1 mi... -
Seite 7: Win:clip-System
• Es ist darauf zu achten, dass die Schrauben nicht zu fest angezogen werden. Dies hät- te eine Verformung des Gehäuses zur Folge und Frontblende und Namensschildglas lassen sich nicht mehr ein- bzw. ausbauen. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. -
Seite 8: Anschließen Der Leitungen
Anschließen mit 5-poliger Schraubklemme • Die 5-polige Schraubklemme zur Verbindung der Außenstation mit dem TCS:BUS ist aufsteckenbar. • Den TCS:BUS an a, b und P anschließen und wenn vorhanden, Relais zur Steuerung eines Türöffners (TOER1- EB) an die Klemmen R und P anschließen. -
Seite 9: 2-Draht-Sonderbetrieb
Wechsel leicht nach oben herausziehen. Namensschildglas Wir empfehlen, die Namensschilder auf einer beständigen Spezialfolie auszudrucken. Bestellung der Folien direkt bei TCS möglich: Beschriftba- re Polyesterfolie für Namensschilder DIN A4. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. -
Seite 10: Programmieren Von Klingeltasten
Nutzen Sie die einfache 1-Mann-Programmierung mit dem TCS-Servicegerät. Sie benöti- gen hierfür keinen Zugang zu den Innenstationen in den Wohnungen. Die Spannungsver- sorgung erfolgt durch den Anschluss des Servicegerätes an den TCS:BUS. Mehr zum TCS-Servicegerät unter: www.tcs-germany.de. Sollte Ihnen das Servicegerät nicht zur Verfügung stehen, können Sie auch manuell pro- grammieren. -
Seite 11: Programmierzustand Einer Klingeltaste
1) Ist stattdessen ein Progsperr-Ton zu hören, ist die Außenstation mit einer Programmiersperre versehen. Die Programmiersperre kann nur mit dem Servicegerät TCSK-01 aufgehoben werden. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. -
Seite 12: Programmieren Einer Klingeltaste
• Schritt 1 • jeweils die Schritte 2 und 3 wiederholen. • Abschließen des Programmierens aller Tasten mit Schritt 4 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0004892... -
Seite 13: Verfahren 2: Innenstation Ist Zugänglich
• Schritt 1 • jeweils Schritt 2, ggf. für weitere Klingeltasten wiederholen. • Abschließen des Programmierens aller Tasten mit Schritt 3 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. -
Seite 14: Programmieren Einer Bereits Programmierten Klingeltaste
• Schritt 1 • jeweils die Schritte 2 und 3 wiederholen. • Abschließen des Programmierens aller Tasten mit Schritt 4 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. 0004892... -
Seite 15: Verfahren 2: Innenstation Ist Zugänglich
Seriennummer. Wollen Sie die zuerst programmierte Seriennummer ändern, müssen Sie beide Seriennummern löschen und anschließend beide Seriennummern neu programmieren. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de Art.Nr. -
Seite 16: Reparatur
