07/2013
Allgemeine Sicherheitsbestimmungen
Achtung! Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte
!
dürfen nur durch eine Elektrofachkraft ausgeführt werden, dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheits-
forderungen nach DIN VDE 0100 zu beachten.
Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmungen
für Fernmeldeanlagen nach VDE 0800 zu beachten. Unter anderem:
getrennte Führung von Starkstrom- und Schwachstromleitungen,
Mindestabstand von 10 cm bei gemeinsamer Leitungsführung,
Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam
genutzten Kabelkanälen,
Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durch-
messer,
Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter
Beachtung des Schleifenwiderstandes verwendet werden.
Installation – Schutzmaßnahmen
Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den Anschlüs-
!
sen a, b, R, S, P jeweils eine Spannung von 32 V DC nicht überschritten wird.
Versorgungsspannung:
Gehäuse:
Abmessung (in mm):
Namensschildglas:
Zulässige Umgebungstemperatur: -20 °C ... + 50 °C
Eingangsstrom in Ruhe :
Maximaler Eingangsstrom :
3-Drahttechnik erforderlich!
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
3

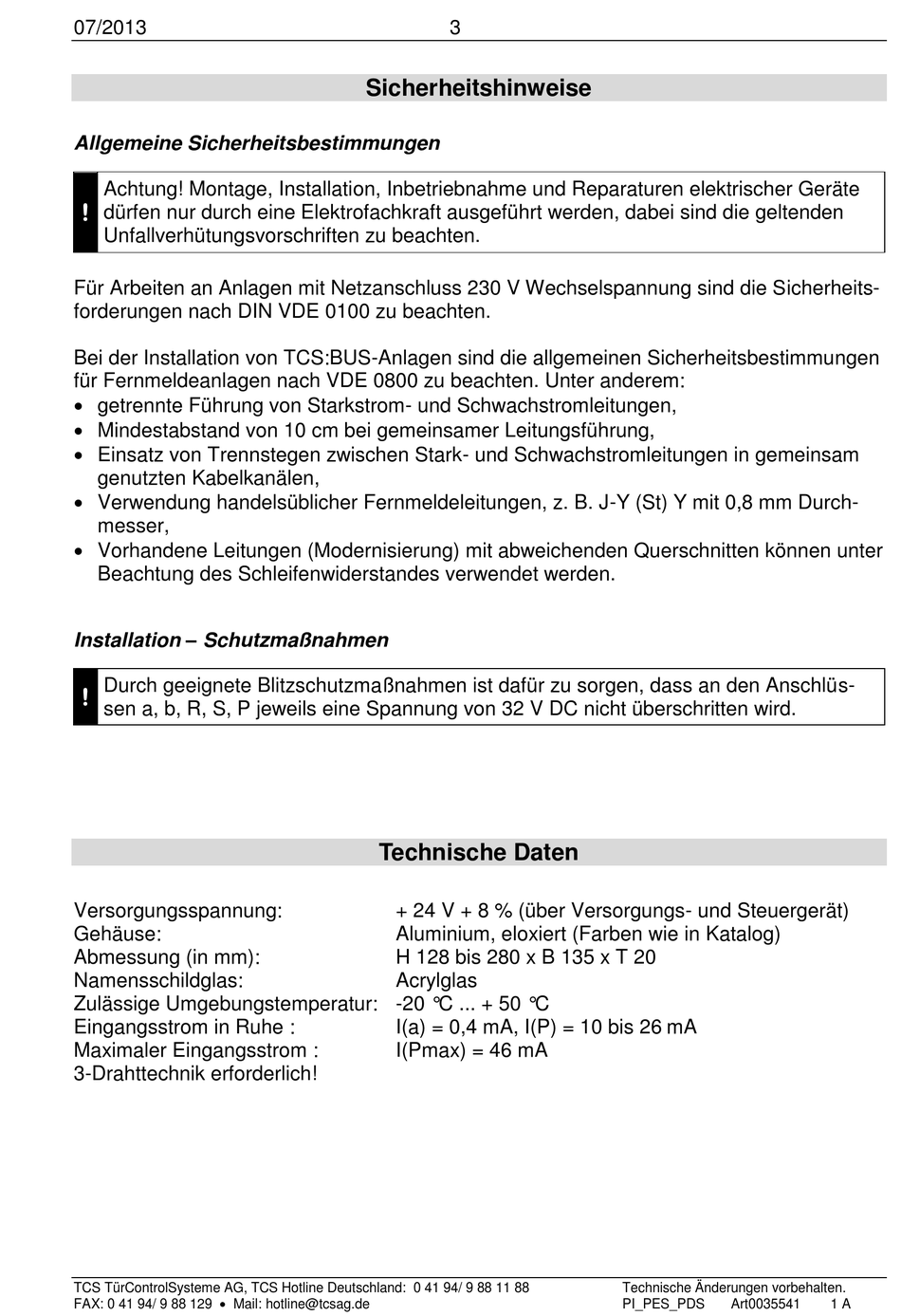

Sicherheitshinweise
Technische Daten
+ 24 V + 8 % (über Versorgungs- und Steuergerät)
Aluminium, eloxiert (Farben wie in Katalog)
H 128 bis 280 x B 135 x T 20
Acrylglas
I(a) = 0,4 mA, I(P) = 10 bis 26 mA
I(Pmax) = 46 mA
Technische Änderungen vorbehalten.
PI_PES_PDS
Art0035541
1 A
