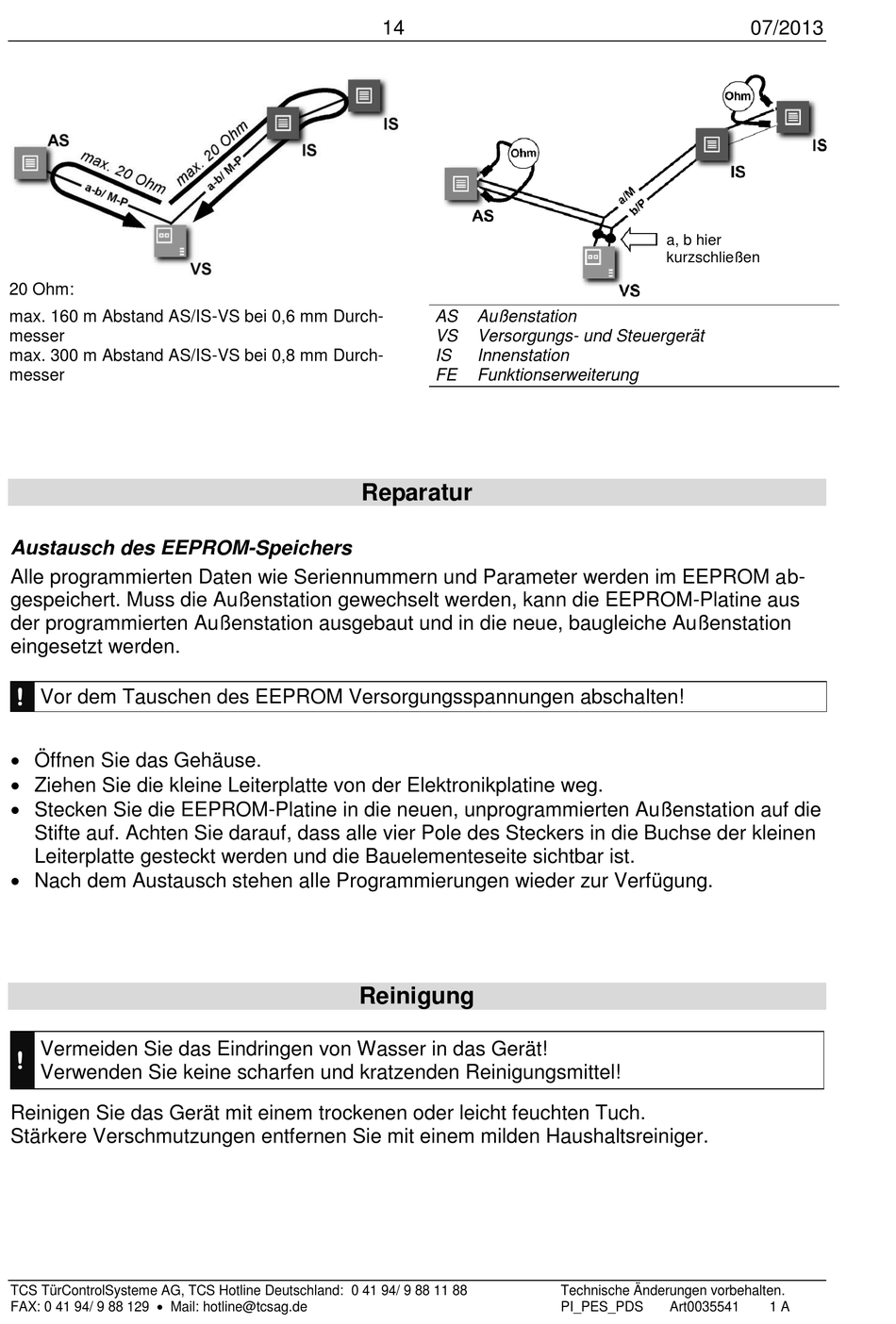

20 Ohm:
max. 160 m Abstand AS/IS-VS bei 0,6 mm Durch-
messer
max. 300 m Abstand AS/IS-VS bei 0,8 mm Durch-
messer
Austausch des EEPROM-Speichers
Alle programmierten Daten wie Seriennummern und Parameter werden im EEPROM ab-
gespeichert. Muss die Außenstation gewechselt werden, kann die EEPROM-Platine aus
der programmierten Außenstation ausgebaut und in die neue, baugleiche Außenstation
eingesetzt werden.
!
Vor dem Tauschen des EEPROM Versorgungsspannungen abschalten!
Öffnen Sie das Gehäuse.
Ziehen Sie die kleine Leiterplatte von der Elektronikplatine weg.
Stecken Sie die EEPROM-Platine in die neuen, unprogrammierten Außenstation auf die
Stifte auf. Achten Sie darauf, dass alle vier Pole des Steckers in die Buchse der kleinen
Leiterplatte gesteckt werden und die Bauelementeseite sichtbar ist.
Nach dem Austausch stehen alle Programmierungen wieder zur Verfügung.
Vermeiden Sie das Eindringen von Wasser in das Gerät!
!
Verwenden Sie keine scharfen und kratzenden Reinigungsmittel!
Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.
Stärkere Verschmutzungen entfernen Sie mit einem milden Haushaltsreiniger.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
14
AS
Außenstation
VS
Versorgungs- und Steuergerät
IS
Innenstation
FE
Funktionserweiterung
Reparatur
Reinigung
a, b hier
kurzschließen
Technische Änderungen vorbehalten.
PI_PES_PDS
Art0035541
07/2013
1 A
