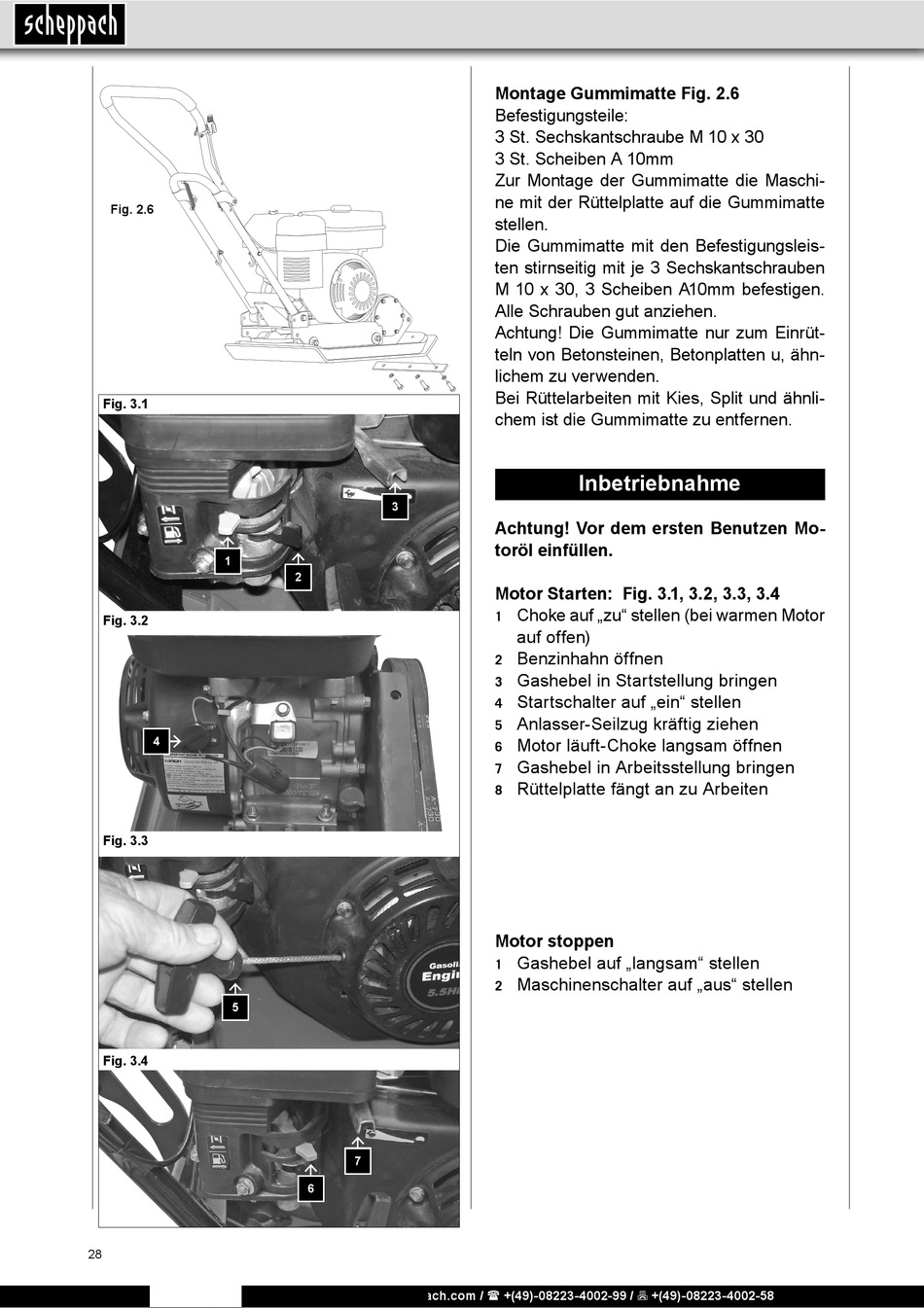

Scheppach HP1100S Originalbetriebsanleitung Seite 28

Fig. 2.6
Fig. 3.1
1
Fig. 3.2
4
Fig. 3.3
5
Fig. 3.4
28
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3
2
7
6
Montage Gummimatte Fig. 2.6
Befestigungsteile:
3 St. Sechskantschraube M 10 x 30
3 St. Scheiben A 10mm
Zur Montage der Gummimatte die Maschi-
ne mit der Rüttelplatte auf die Gummimatte
stellen.
Die Gummimatte mit den Befestigungsleis-
ten stirnseitig mit je 3 Sechskantschrauben
M 10 x 30, 3 Scheiben A10mm befestigen.
Alle Schrauben gut anziehen.
Achtung! Die Gummimatte nur zum Einrüt-
teln von Betonsteinen, Betonplatten u, ähn-
lichem zu verwenden.
Bei Rüttelarbeiten mit Kies, Split und ähnli-
chem ist die Gummimatte zu entfernen.
Inbetriebnahme
Achtung! Vor dem ersten Benutzen Mo-
toröl einfüllen.
Motor Starten: Fig. 3.1, 3.2, 3.3, 3.4
Choke auf „zu" stellen (bei warmen Motor
1
auf offen)
Benzinhahn öffnen
2
Gashebel in Startstellung bringen
3
Startschalter auf „ein" stellen
4
Anlasser-Seilzug kräftig ziehen
5
Motor läuft-Choke langsam öffnen
6
Gashebel in Arbeitsstellung bringen
7
Rüttelplatte fängt an zu Arbeiten
8
Motor stoppen
Gashebel auf „langsam" stellen
1
Maschinenschalter auf „aus" stellen
2
