Bedienungsanleitung

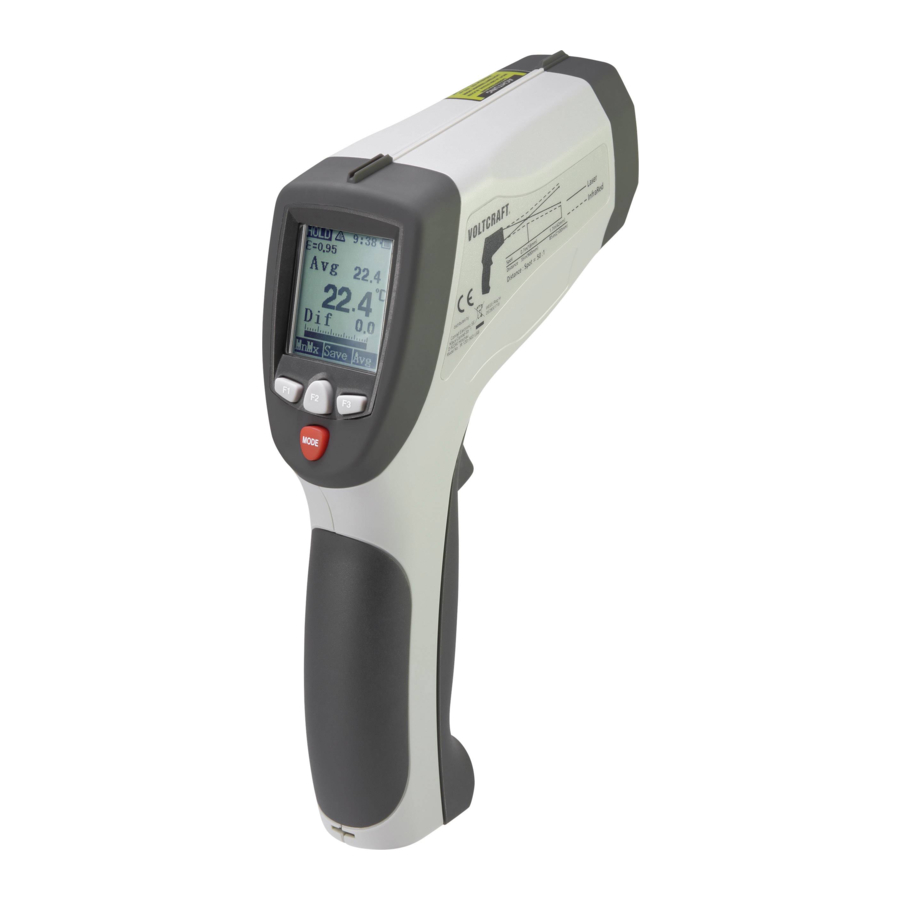

IR 1201-50D USB IR-Thermometer
Best.-Nr. 1599564
Operating Instructions
IR 1201-50D USB IR thermometer
Item No. 1599564
Notice d'emploi
IR 1201-50D USB Thermomètre IR
N° de commande 1599564
Gebruiksaanwijzing
IR 1201-50D USB IR-thermometer
Bestelnr. 1599564
Seite 2 - 26
Page 27 - 50
Page 51 - 75
Pagina 76 - 99

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT IR 1201-50D

Inhaltszusammenfassung für VOLTCRAFT IR 1201-50D

  • Seite 1 Bedienungsanleitung IR 1201-50D USB IR-Thermometer Best.-Nr. 1599564 Seite 2 - 26 Operating Instructions IR 1201-50D USB IR thermometer Item No. 1599564 Page 27 - 50 Notice d’emploi IR 1201-50D USB Thermomètre IR N° de commande 1599564 Page 51 - 75...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Sicherheitshinweise .............................5 a) Allgemein ...............................5 b) Laser ................................6 c) Batterie ................................7 Bedienelemente ..............................8 a) IR-Thermometer ............................8 b) Display ................................9 Produktbeschreibung ............................9 a) Funktionsweise ..............................9 b) IR-Messoptik - Verhältnis Messentfernung-Messfläche ................10 c) Ziellaser ...............................10 Inbetriebnahme ..............................

  • Seite 3: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Verwendung Das Infrarot-Thermometer ermöglicht die berührungslose Messung von Oberflächentemperaturen. Es bestimmt die Temperatur anhand der abgestrahlten Infrarotenergie, die von jedem Objekt abgegeben wird. Durch die berührungslose Messung ist es ideal für gefährliche, schwer zugängliche, sich bewegende oder unter elektrischer Spannung stehende Objekte.

  • Seite 5: Merkmale Und Funktionen

    Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5. Merkmale und Funktionen • Optik 50:1 • IR-Messbereich -50 bis +1200 °C • Grafikfähige Punktmatrix-Anzeige • USB-Schnittstelle •...

  • Seite 6: B) Laser

    • Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

  • Seite 7: C) Batterie

    • Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen Sie auf keinen Fall mehr sicherheitsrelevante Tätigkeiten, wie z.B. Arbeiten mit Maschinen, in großer Höhe oder in der Nähe von Hochspannung aus. Führen Sie bis zum Abklingen der Irritation auch keine Fahrzeuge mehr. •...

  • Seite 8: Bedienelemente

    7. Bedienelemente a) IR-Thermometer 1 Anschluss für Typ-K-Thermoelementfühler und USB-Buchse 2 Stativgewinde 3 Batteriefachdeckel 4 Batteriefach 5 Messtaste 6 Tasten F1, F2, F3 und MODE 7 Display 8 Laser-Austrittsöffnung 9 IR-Sensor 10 Entriegelungsknopf für Batteriefachdeckel...

  • Seite 9: B) Display

    b) Display A Funktionen der Tasten F1, F2 und F3 B Hauptanzeige C Emissionsgrad D Betriebsanzeige (SCAN = Messung, HOLD = Standby) E Lasersymbol für aktivierten Ziellaser F Uhrzeit G Batteriestand H USB-Anzeige für aktive Schnittstelle Anzeige der Messeinheit °Celsius/°Fahrenheit J Bargraph 8.

  • Seite 10: B) Ir-Messoptik - Verhältnis Messentfernung-Messfläche

    b) IR-Messoptik - Verhältnis Messentfernung-Messfläche (D:S = Distance:Spot = Entfernung:Messfleck) Um genaue Messergebnisse zu erzielen, muss das Messobjekt größer als der IR-Messfleck sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto geringer muss die Entfernung zum Infrarot-Thermometer sein. Die genaue Messfleckgröße können Sie dem folgenden Diagramm entnehmen.

  • Seite 11: Inbetriebnahme

    9. Inbetriebnahme Bevor Sie mit dem Messgerät arbeiten können, muss erst die beiliegende Batterie eingesetzt werden. Setzen Sie die Batterie wie im Kapitel „Wartung und Reinigung“ beschrieben ein. Das IR-Thermometer ermöglicht individuelle Systemeinstellungen für den Messbetrieb, die Sie nach der Erstinbetriebnahme vornehmen sollten.

  • Seite 12: Zeiteinstellung

    b) Zeiteinstellung Wählen Sie mit den Funktionstasten „F1“ oder „F3“ die Funktion „Time“ aus. Die ausgewählte Funktion wird mit einem Balken markiert. Drücken Sie die Taste „F2“ um die Auswahl zu bestätigen. Im nächsten Menü kann die Uhrzeit im Zeitformat „hh:mm“ eingestellt werden.

  • Seite 13: Zeit Für Die Automatische Abschaltung Einstellen

    g) Zeit für die automatische Abschaltung einstellen Wählen Sie mit den Funktionstasten „F1“ oder „F3“ die Funktion „APO Time“ aus. Die ausgewählte Funktion wird mit einem Balken markiert. Drücken Sie die Taste „F2“ um die Auswahl zu bestätigen. Im nächsten Menü kann die Zeit zur automatischen Abschaltung von 7 bis 60 Sekunden eingestellt werden.

  • Seite 14: A) Ir-Messung

    a) IR-Messung Richten Sie die Messöffnung (9) senkrecht auf das Messobjekt. Achten Sie darauf, dass das Messobjekt nicht kleiner ist als die IR-Messfläche des Gerätes. Drücken Sie die Messtaste (5) und halten Sie diese gedrückt. In der Anzeige wird der Messwert (B) angezeigt. Der angezeigte Messwert entspricht der durchschnittlichen Oberflächentemperatur der IR-Messfläche. Während der Messung wird „SCAN“ (D) in der Anzeige angezeigt.

  • Seite 15: Zusatzfunktionen

    c) Zusatzfunktionen Das Messgerät verfügt über diverse Zusatzfunktionen, die individuell genutzt werden können. Diese Zusatzfunktionen werden über die Funktionstasten „F1“, „F2“, „F3“ ausgewählt und eingestellt. Die Umschaltung der Menüzeile erfolgt über die Taste „MODE“. Die entsprechenden Funktionen werden je nach Menü...

  • Seite 16: Messwertspeicher Auslesen Und Löschen

    Wählen Sie die Funktion „Yes“, um den Messwert zu speichern. Im Display werden während der Speicherung für ca. 2 Sekunden alle Parameter wie Speicherplatznummer, Messwert, Uhrzeit und Datum angezeigt. Die Anzeige schaltet dann in das Ausgangsmenü zurück. Danach kann ein weiterer Messwert erfasst und gespeichert werden.

  • Seite 17: Temperatureinheit Einstellen

    Daten löschen Suchen Sie den gewünschten Speicherplatz mit den Tasten „F1“ oder „F3“ aus. Zum Löschen wählen Sie den Menüpunkt „Del“ mit der Taste „F2“. Den einzelnen Speicherplatz löschen Sie über die Funktion „Yes“ mit der Taste „F1“. Den gesamten Speicher löschen Sie über die Funktion „All“ mit der Taste „F2“. Das Löschmenü...

  • Seite 18: Emissionsgrad Einstellen

    Emissionsgrad einstellen Der Emissionsgrad kann individuell von 0,10 bis 1,00 oder über eine integrierte Materialtabelle mit gängigen Metalloberflächen eingestellt werden. Somit können bei unterschiedlichen Materialien und Oberflächen genaue Messwerte erzielt werden. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“...

  • Seite 19: Anzeigenbeleuchtung (Schnelleinstellung)

    Bestätigen Sie die Auswahl mit „OK“ (Taste „F2“). Um die Einstellung zu beenden, drücken Sie die Messtaste (5) oder die Taste „MODE“. Im Anschluss an die technischen Daten finden Sie eine Tabelle mit den typischen Materialien und deren Emissionsgrade. Viele organische Materialien besitzen einen Emissionsgrad von 0,95. Daher beträgt die Werkseinstellung des Emissionsgrades 0,95. Dauermessbetrieb Das Messgerät ist mit einer Dauermessfunktion ausgestattet.

  • Seite 20: Laserfunktion Ein- Und Ausschalten

    Laserfunktion ein- und ausschalten Der Ziellaser kann ein- und ausgeschaltet werden. Die Abschaltung des Lasers ist erforderlich, wenn stark glänzende oder reflektierende Oberflächen gemessen werden müssen, um einer unkontrollierten Strahlenablenkung vorzubeugen. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü Der Ziellaser wird über die Funktion „Laser“...

  • Seite 21: Datenübertragung Usb-Schnittstelle

    Während der Messung ertönt beim Überschreiten der entsprechenden Alarmpegel ein Signalton, das Display leuchtet rot und das Symbol „Hi“ bzw. „Lo“ beginnt zu blinken. Die eingestellten Alarmwerte bleiben nach dem Ausschalten erhalten. Datenübertragung USB-Schnittstelle Das Messgerät ist mit einer USB-Schnittstelle zur Übertragung und Speicherung der Messwerte auf einen Computer ausgestattet.

  • Seite 22: Pflege Und Reinigung

    Deaktivieren Sie nach Beendigung der Datenübertragung die Dauermessfunktion und schalten die Schnittstelle im Messgerät ab. 11. Pflege und Reinigung a) Allgemein Das IR-Thermometer ist bis auf eine gelegentliche Reinigung und einen Batteriewechsel wartungsfrei. Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise. b) Reinigung der Linse Entfernen Sie lose Partikel mit sauberer Druckluft und wischen Sie dann die restlichen Ablagerungen mit einer feinen Linsenbürste ab. Reinigen Sie die Oberfläche mit einem Linsenreinigungstuch oder einem sauberen, weichen...

  • Seite 23: Behebung Von Störungen

    Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören. 12. Behebung von Störungen Mit dem IR-Thermometer haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist.

  • Seite 24: B) Batterien/Akkus

    b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/ Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/ Akkus z.B.

  • Seite 25: Infrarot-Temperaturmessbereich

    Messtoleranzen Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23 bis +25 °C (+73 bis +77 °F), bei einer rel. Luftfeuchtigkeit von kleiner als 75 %, nicht kondensierend. Infrarot-Temperaturmessbereich Messbereich °C Genauigkeit Reproduzierbarkeit -50 bis +20 °C ±3 °C ±1,5 °C +20 bis +500 °C ±1 % ±1 °C ±0,5 % oder ±0,5 °C +500 bis +1000 °C...

  • Seite 26: Emissionsgrad Verschiedener Oberflächen

    Emissionsgrad verschiedener Oberflächen Die in der Tabelle aufgeführten Emissionsgrade sind Annäherungswerte. Verschiedene Parameter wie Geometrie und Oberflächenqualität können den Emissionsgrad eines Objekts beeinflussen. Das Messgerät wird mit einem voreingestellten Emissionsgrad von 0,95 ausgeliefert. Dieser passt für die meisten nichtmetallischen Materialien. Die IR-Messmethode ist für blanke Metalle nur bedingt geeignet und bedarf einer besonderen Oberflächenbearbeitung (z. B. mattes Isolierband etc.) bzw. der Voreinstellung des entsprechenden Emissionsgrades.
  • Seite 27 Table of contents Page Introduction ................................28 Explanation of symbols ............................28 Intended use ..............................29 Package contents ..............................29 Features and functions ............................30 Safety information ..............................30 a) General information .............................30 b) Laser ................................31 c) Battery .................................32 Product overview ...............................33 a) IR thermometer ............................33 b) Display .................................34 Product description ............................34 a) Function ...............................34...

  • Seite 28: Introduction

    1. Introduction Dear customer, Thank you for purchasing this product. This product complies with statutory national and European regulations. To ensure that the product remains in this state and to guarantee safe operation, always follow the instructions in this manual. These operating instructions are part of this product.

  • Seite 29: Intended Use

    3. Intended use The infrared thermometer allows contactless measurement of surface temperatures. It measures the temperature by means of the infrared energy emitted by each object. Due to the contactless measurement, the product is ideal for dangerous objects, objects that are difficult to access, moving objects or objects supplied with electrical voltage. It cannot measure through transparent surfaces such as glass, plastics, water, etc. The temperature measurement range is -50 to +1200 °C. A dual laser targeting device facilitates specification of the measurement range.

  • Seite 30: Features And Functions

    Up-to-date operating instructions To download the latest operating instructions, visit www.conrad.com/downloads or scan the QR code on this page. Follow the instructions on the website. 5. Features and functions • 50:1 optics • IR measurement range -50 to +1200 °C •...

  • Seite 31: B) Laser

    • If it is no longer possible to operate the product safely, stop using it and prevent unauthorised use. Safe operation can no longer be guaranteed if the product: - is visibly damaged, - is no longer working properly, - has been stored for extended periods in poor ambient conditions or - has been subjected to any serious transport-related stress.

  • Seite 32: C) Battery

    • If your eyes have been irritated by laser radiation, do not continue to carry out tasks with safety implications, such as working with machines, working from great heights or close to high voltage. Do not drive any vehicles until the irritation has completely subsided. •...

  • Seite 33: Product Overview

    7. Product overview a) IR thermometer 1 Connection for type-K thermocouple sensor and USB socket 2 Tripod thread 3 Battery compartment cover 4 Battery compartment 5 Measuring button 6 F1, F2, F3, and MODE buttons 7 Display 8 Laser outlet 9 IR sensor 10 Release button for battery compartment cover...

  • Seite 34: B) Display

    b) Display A Functions of the F1, F2 and F3 buttons B Main display C Emission level D Operation indicator (SCAN = Measurement, HOLD = Standby) E Laser symbol for activated target laser F Time G Battery level H USB display for active interface Measuring unit display °Celsius/°Fahrenheit J Bar graph 8.

  • Seite 35: B) Ir Measuring Optics - Ratio Measuring Distance:measuring Surface

    b) IR measuring optics - ratio measuring distance:measuring surface (D:S = Distance:Spot) In order to obtain precise measuring results, the measured object must be larger than the IR measuring spot. The measured temperature is calculated using the average temperature of the measured area. The smaller the object, the closer it must be to the thermometer.

  • Seite 36: Operation

    9. Operation Prior to working with the measuring device, you first have to insert the enclosed batteries. Insert the battery as described in Section "Cleaning and Maintenance". The IR thermometer allows individual system settings for measuring operation after initial start-up. a) System settings To enter the setting mode "SET", briefly press the measuring button (5). The measuring device switches on. In the lower display area, the main menu for the three function buttons "F1", "F2"...

  • Seite 37: Setting The Time

    b) Setting the time Select the “Time” function with “F1” or “F3”. The selected function is highlighted with a bar. Press “F2” to confirm your selection. In the next menu, set the time in the “hh:mm” time format. Change the hour display with “F1” and “F3”. Press “F2” to continue to the minutes setting. Make the setting with “F1” and “F3”. After setting, confirm the correct time with "F2" (OK). The display returns to the main menu. c) Setting the date Select the “Date”...

  • Seite 38: G) Setting The Automatic Power-Off Time

    g) Setting the automatic power-off time Select the “APO Time” function with “F1” or “F3”. The selected function is highlighted with a bar. Press “F2” to confirm your selection. In the next menu, set the automatic power-off time from 7 to 60 seconds. Change the setting with “F1” and “F3”. Confirm the setting with “F2” (OK). The display returns to the main menu. The automatic power-off time starts counting down after the last button is pressed. The automatic power-off function is not activated in continuous measurement mode.

  • Seite 39: A) Ir Measurement

    a) IR measurement Point the laser outlet (9) at the object to be measured at a 90° angle. Make sure the object to be measured is not smaller than the IR measuring surface of the device. Press and hold the measuring button (5). The measured value (B) is shown in the display.

  • Seite 40: Additional Functions

    c) Additional functions The measuring device has various additional functions which can be used individually. Select and set these additional functions with “F1”, “F2” and “F3”. Press the “MODE” button to switch menu lines: The corresponding functions for the function buttons are displayed individually depending on the menu.
  • Seite 41 Select “Yes” to save the value. While the device is storing the value, the display shows all the parameters such as storage space number, measured value, date and time for approx. 2 seconds. The display then returns to the main menu. A further value can then be measured and stored.

  • Seite 42: Setting The Temperature Unit

    Deleting data Select the desired memory slot with “F1” or “F3”. To delete, select the menu point “Del” with “F2”. Delete an individual slot by selecting the “Yes” function with “F1”. Delete the entire memory by selecting the “All” function with “F2”. Exit the deletion menu with the “Esc”...

  • Seite 43: Setting The Emissivity

    Setting the emissivity The emission level can be set from 0.10 to 1.00 individually or via an integrated material table with common metal surfaces. Thus, different materials and surfaces can be measured with exact results. Turn the measuring device on by briefly pressing the measuring button (5). Within the preset power-off time, enter the “Unit/Mem/E” setting mode with the “MODE” button. Press “F3”...

  • Seite 44: Continuous Measurement

    Confirm the selection with “OK” (Button “F2”). Press the measuring button (5) or “MODE” to exit the settings menu. Following the technical data you will find a table with common materials and their emission levels. Many organic materials have an emissivity of 0.95. Therefore, the default emission level setting is 0.95. Continuous measurement The measuring device is equipped with a continuous measurement mode. Turn the measuring device on by briefly pressing the measuring button (5). Select the settings menu with the “MODE” button within the pre-set power-off time. Turn continuous measurement on/off with “F1”.
  • Seite 45 Turning the laser on/off The target laser can be turned on and off. Turning off the laser is necessary to measure highly shiny or reflective surfaces to prevent uncontrolled beam deflection. Turn the measuring device on by briefly pressing the measuring button (5). Select the settings menu with the “MODE” button within the pre-set power-off time. Turn the target laser on/off with “F3” via the “Laser” function. Press the button once to turn on the function and again to turn it off.
  • Seite 46 During measurement, a signal sounds when the corresponding alarm level is reached, the display lights up red and the symbol "Hi" or "Lo" starts to flash. The set alarm values are retained after power-off. Data transmission via USB The measuring device is equipped with a USB interface for the transmission and storage of data on a computer. Proceed as follows to connect the infrared thermometer to your computer: Start up your computer with Windows 2000 or higher.

  • Seite 47: Care And Cleaning

    11. Care and cleaning a) General information Apart from occasional cleaning and battery replacement, the device requires no servicing. Always observe the following safety instructions before cleaning the device. b) Cleaning the lens Remove loose particles with clean compressed air and wipe off remaining residues with a fine lens brush. Clean the surface of the lenses using a lens cloth or a soft, lint-free cloth. The cloth can be moistened with water or a lens cleaning solution to remove fingerprints and other residues. Do not use any acidic, alcoholic or other solvents or rough, linty cloth to clean the lens.

  • Seite 48: Troubleshooting

    12. Troubleshooting The IR thermometer you have purchased was designed using the latest technology and is safe to use. However, problems and malfunctions may still occur. Therefore, we would like to describe here how you can solve any problems. Always follow the safety information. Error Possible cause The device does not work.

  • Seite 49: Technical Data

    14. Technical data Power supply ............9 V block battery Response time ..........150 ms Emission level ...........0.1 – 1.00 (adjustable) IR measurement range ........-50 to +1200 °C (-58 to +2192 °F) Contact measurement range ......-50 to +1370 °C (-58 to +2498 °F) Resolution ............0.1 °C/°F IR optics ............50:1 Laser ..............output <1 mW, laser class 2, wavelength 630 - 670 nm...
  • Seite 50 K-type contact temperature measurement Measurement range °C Accuracy -50 to 0 °C ± 2 °C 0 to +1370 °C ±(0.5 % + 1.5 °C) Measurement range °F Accuracy -58 to +32 °F ± 3.6 °F +32 to +2498 °F ±(0.5 % + 3 °F) Emissivity of different surfaces The emission levels listed in the table are approximate values.
