5 | Elektrischer Anschluss

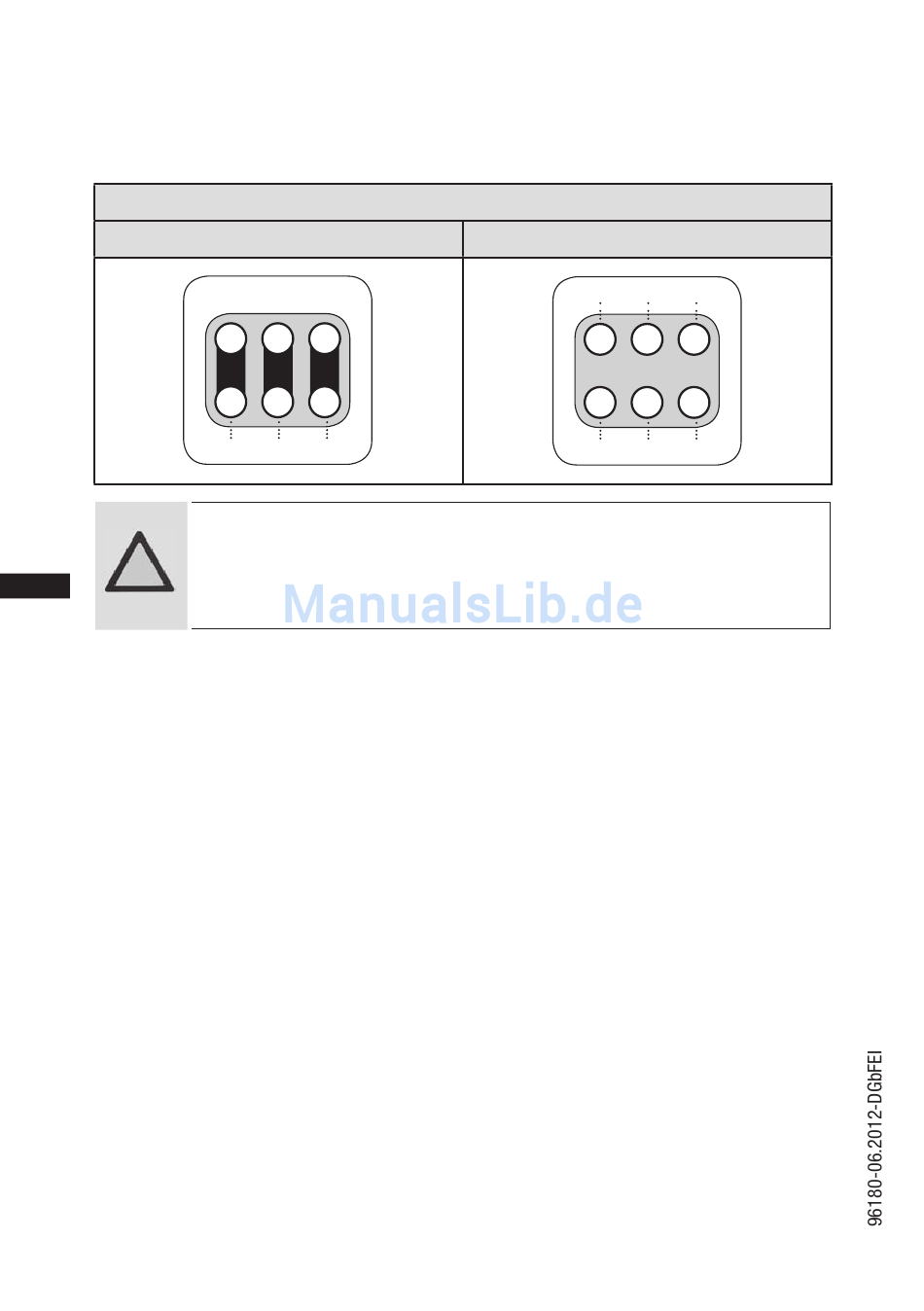

Werkseitig ist der Motor für Direktstart (YY) geschaltet. Für den Teilwicklungsstart Y / YY sind die
Brücken zu entfernen und die Motorzuleitung gemäß Schaltschema anzuschließen:
D
GB
F
E
16
400 V
Direktstart YY
Direktstart YY
2U1 2V1 2W1
1U1 1V1 1W1
L1 L2 L3
ACHTUNG! Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1
muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung
2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
400 V
400 V
Teilwicklungsstart Y/YY
Teilwicklungsstart Y/YY
Direktstart YY Teilwicklungsstart Y/YY
L1 L2 L3
2U1 2V1 2W1
2U1 2V1 2W1
1U1 1U1 1V1 1V1 1W1 1W1
L1 L2 L3
L1 L2 L3
L1 L2 L3
2U1 2V1 2W1
1U1 1V1 1W1
L1 L2 L3
