FLEX ALC 3/1–Basic
Με μια ματιά
94

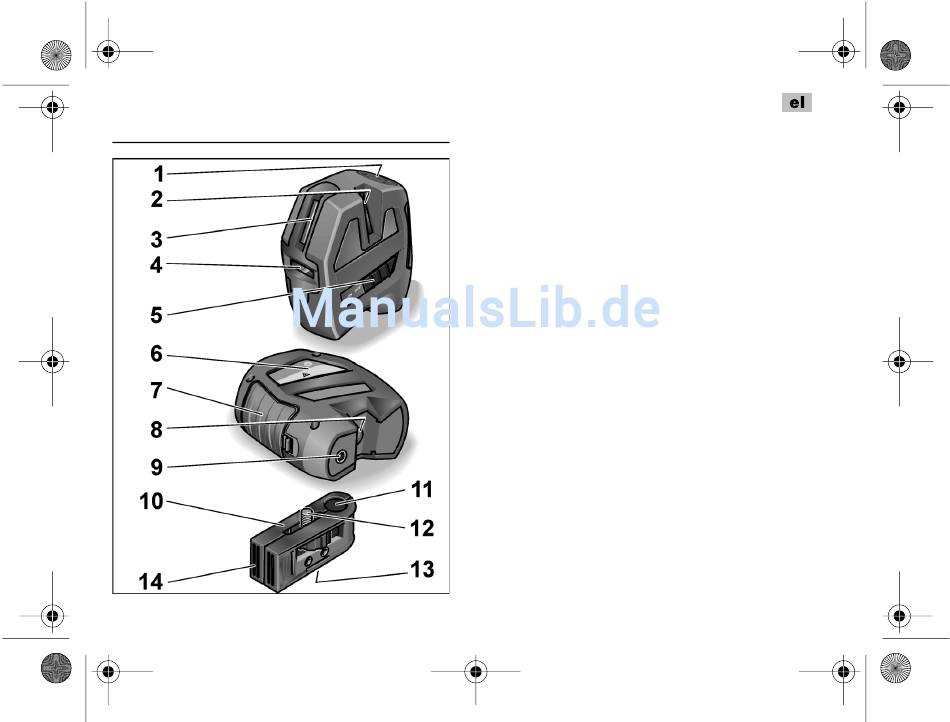

1 Πεδίο χειρισμού
2 Παράθυρο εξόδου λέιζερ (Πλευρά, κάθετα)
3 Παράθυρο εξόδου λέιζερ
(Πρόσοψη, κάθετα)
4 Παράθυρο εξόδου λέιζερ
(Πρόσοψη, οριζόντια)
5 Πλήκτρο On/Off
για τη θέση σε και εκτός λειτουργίας.
Μετά την ενεργοποίηση είναι ενεργές
όλες οι ακτίνες λέιζερ και η λειτουργία
Indoor. Σε απενεργοποιημένη κατάσταση
μπλοκάρεται η διάταξη αυτοεπιπέδωσης.
6 Πινακίδα λέιζερ
7 Χώρος μπαταριών
8 Παράθυρο εξόδου λέιζερ (Ακτίνα δαπέδου)
9 Σπείρωμα ¼"
Για τη στερέωση σε τρίποδο ή σε
συγκράτηση τοίχου και τρίποδο.
10 Συγκράτηση τοίχου και τριπόδου
11 Οπή διόδου ακτίνας για την ακτίνα
δαπέδου
Για τη χρήση της ακτίνας δαπέδου ως
νήμα της στάθμης.
12 Βίδα στερέωσης ¼"
Για τη στερέωση της συσκευής.
13 Σπείρωμα τριπόδου (¼" και ⅝ ")
Για τη στερέωση σε τρίποδο.
14 Μαγνητική συγκράτηση τοίχου
15 Προστατευτική θήκη (δεν απεικονίζεται)
