Guida rapida

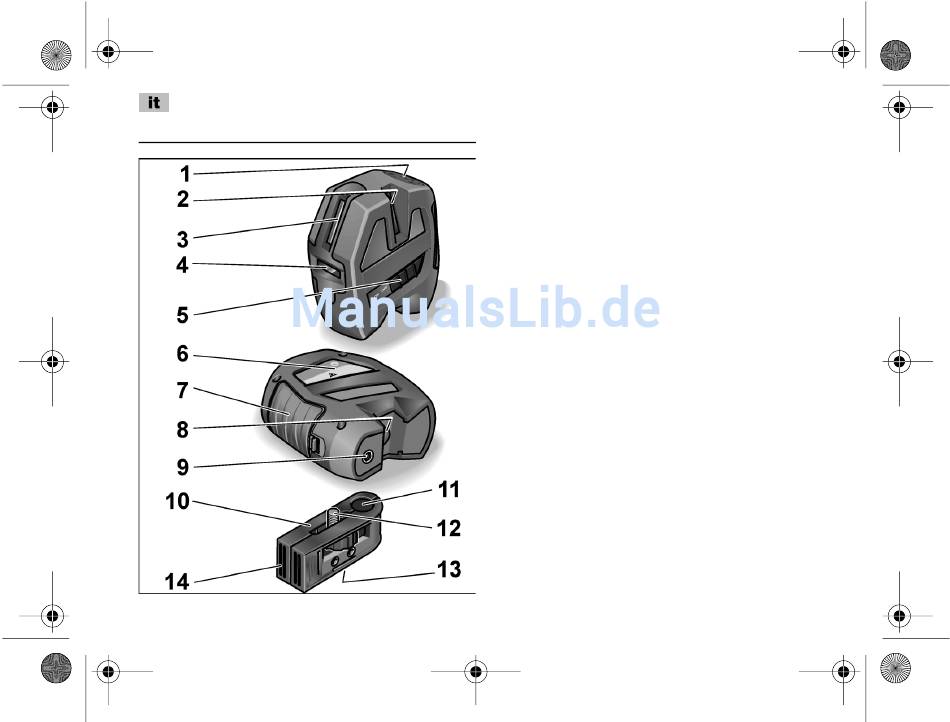

1 Pannello comandi
2 Finestra di uscita del laser (lato, verticale)
3 Finestra di uscita del laser
(fronte, verticale)
4 Finestra di uscita del laser
(fronte, orizzontale)
5 Pulsante Acceso/Spento
Per accendere e spegnere.
Dopo l'accensione tutti i raggi laser sono
attivi ed è attiva la modalità indoor.
Ad apparecchio spento il dispositivo
di autolivellamento è bloccato.
6 Scudo laser
7 Vano batteria
8 Finestra di uscita del laser (raggio terra)
9 Filettatura ¼"
Per il fissaggio su stativo o supporto
murale e stativo.
10 Supporto murale e stativo
11 Foro passante per raggio terra
Per utilizzare il raggio terra come
filo a piombo.
12 Vite di fissaggio ¼"
Per fissare l'apparecchio.
13 Filettatura stativo (¼" e ⅝ ")
Per il fissaggio su stativo.
14 Supporto murale magnetico
15 Custodia protettiva (non raffigurata)
