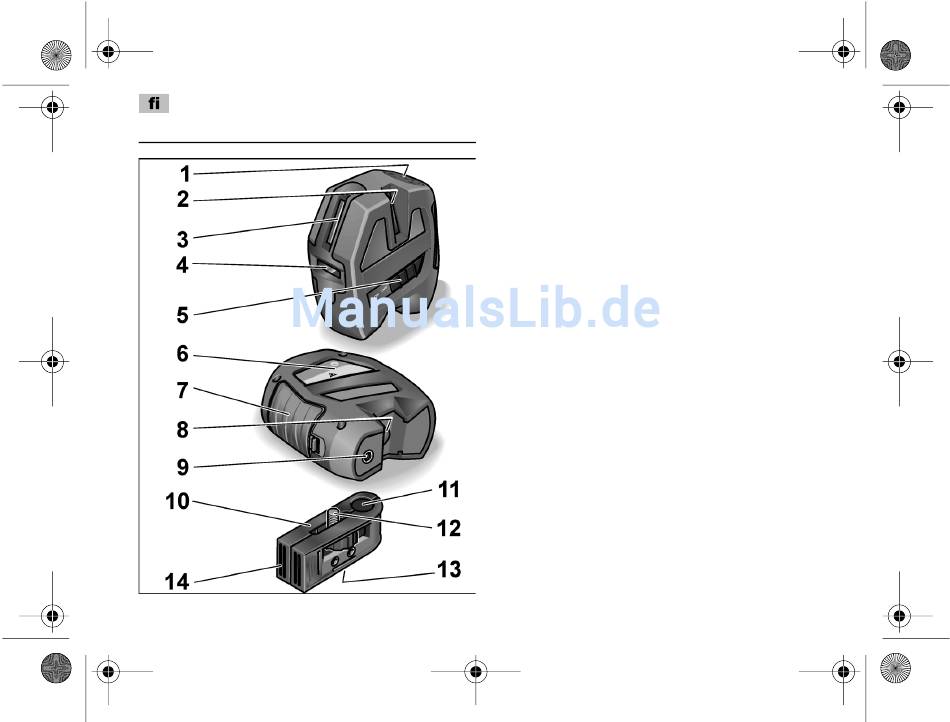

Kuva koneesta

1 Käyttöpaneeli
2 Lasersäteen ulostuloikkuna
(sivulle, pystysuora)
3 Lasersäteen ulostuloikkuna
(eteen, pystysuora)
4 Lasersäteen ulostuloikkuna
(eteen, vaakasuora)
5 Virtakytkin
Koneen käynnistämiseen ja pysäyttämi-
seen. Käynnistyksen jälkeen ovat kaikki
lasersäteet ja Indoor-tila aktiivisia. Kun laite
ei ole päällä, on itsetasaustoiminto lukittu.
6 Laserkilpi
7 Paristotila
8 Lasersäteen ulostuloikkuna
(säde alaspäin)
9 ¼"-kierre
Jalustaan tai seinä- ja jalustapidikkeeseen
kiinnittämistä varten.
10 Seinä- ja jalustapidike
11 Alaspäin suuntautuvan säteen
läpimenoreikä
Käytettäessä luotisädettä alaspäin.
12 Kiinnitysruuvi ¼"
Laitteen kiinnittämistä varten.
13 Jalustakierre (¼" ja ⅝ ")
Jalustaan kiinnittämistä varten.
14 Magneettikiinnitteinen seinäpidike
15 Suojalaukku (ei kuvassa)
FLEX ALC 3/1–Basic
85
