ALC3-1.book Seite 5 Donnerstag, 25. Juni 2015 1:00 13

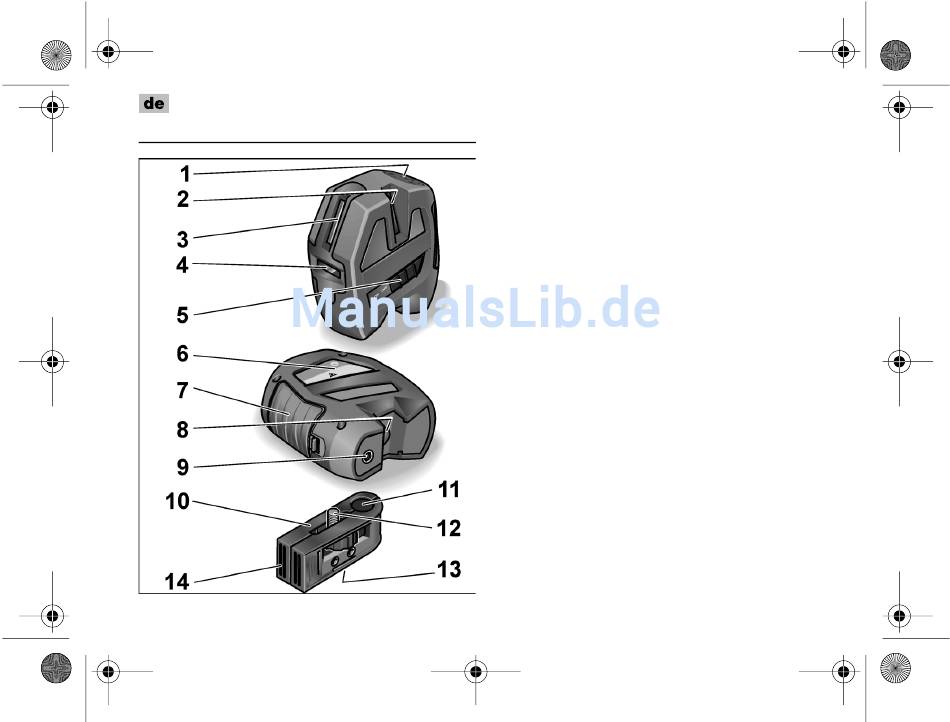

Auf einen Blick

1 Bedienfeld
2 Laser-Austrittsfenster (Seite, vertikal)
3 Laser-Austrittsfenster (Front, vertikal)
4 Laser-Austrittsfenster (Front, horizontal)
5 Ein/Aus-Taste
Zum Ein- und Ausschalten. Nach dem Ein-
schalten sind alle Laserstrahlen aktiv und der
Indoor-Modus ist aktiv.
Im ausgeschaltetem Zustand wird die
Selbstnivelliereinrichtung blockiert.
6 Laserschild
7 Batteriefach
8 Laser-Austrittsfenster (Bodenstrahl)
9 ¼"-Gewinde
Zur Befestigung auf Stativ oder Wand- und
Stativhalterung.
10 Wand- und Stativhalterung
11 Durchgangsloch für Bodenstrahl
Zur Nutzung des Bodenstrahls als Lot.
12 Befestigungsschraube ¼"
Zur Befestigung des Gerätes.
13 Stativgewinde (¼" und ⅝ ")
Zur Befestigung auf Stativ.
14 Magnetischer Wandhalter
15 Schutztasche (nicht dargestellt)
FLEX ALC 3/1–Basic
5
