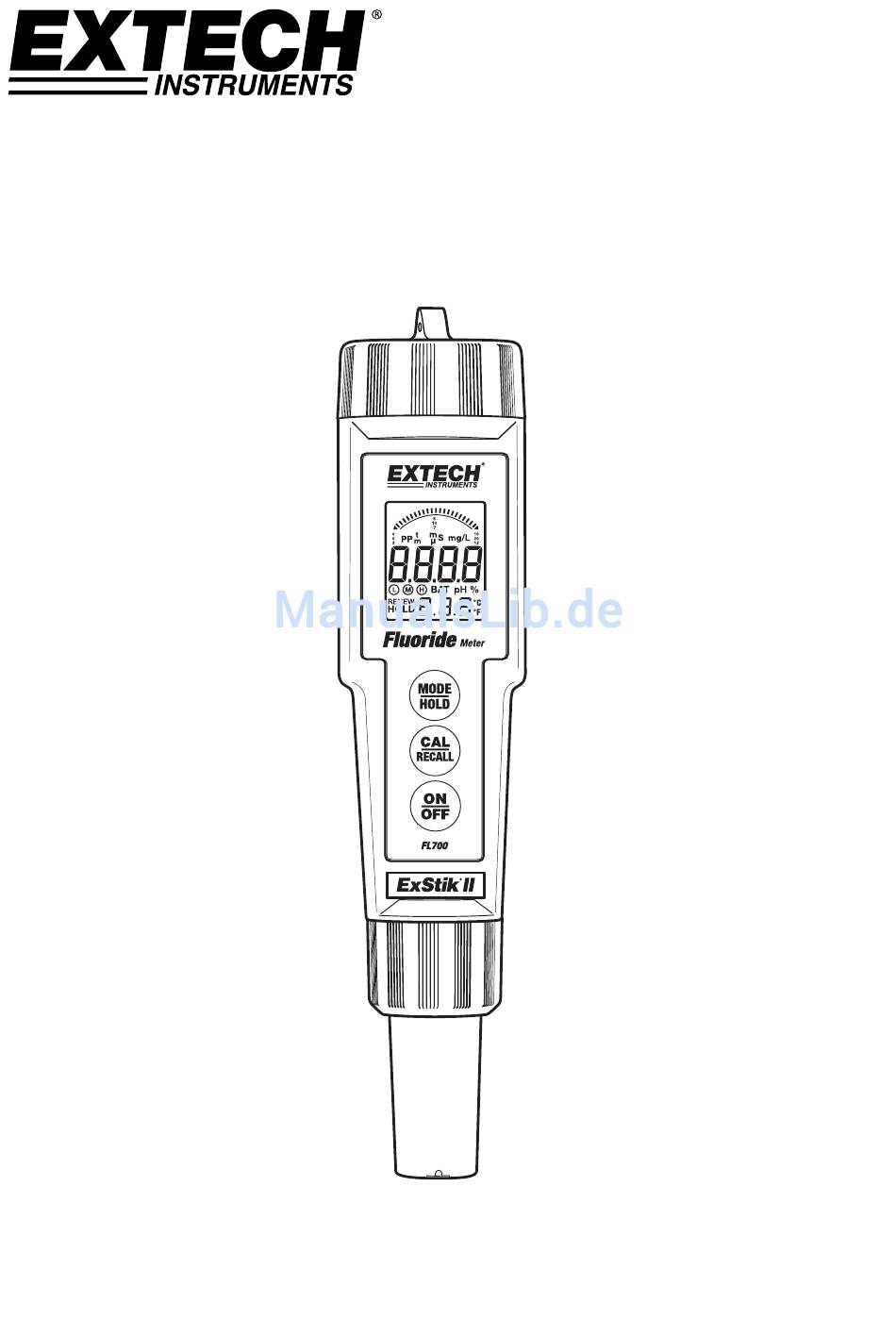

- Seite 1 Benutzerhandbuch ® ExStik FL700 Fluoridmessgerät Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...
- Seite 2 Einführung Bei dem Modell FL700 handelt es sich um ein Messgerät, das speziell zur schnellen und genauen Messung von Fluoridionen in Trinkwasser und anderen wässerigen Proben entwickelt wurde. Im Gegensatz zu anderen auf Elektroden basierten Systemen, besteht das FL700 aus Messelektrode, Messelektronik und Display in einem praktischen Paket.

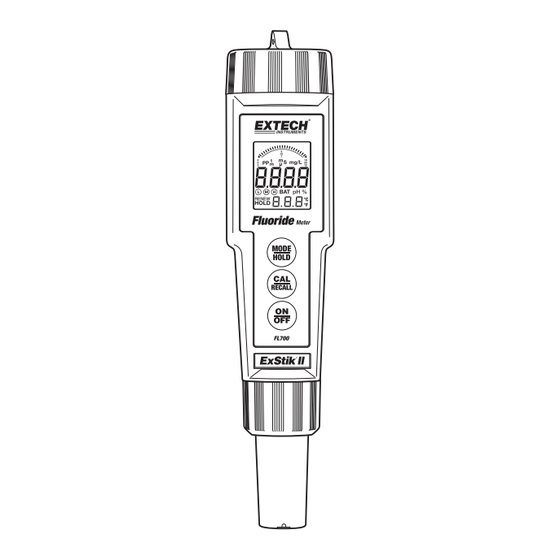

- Seite 3 Beschreibung Beschreibung des Messgeräts 1. Batteriefachabdeckung 2. LCD-Anzeige 3. Taste MODE/HOLD (Modus/Halten) 4. Taste CAL/RECALL (Kalibrierung/Abrufen) 5. Taste ON/OFF (Ein/Aus) 6. Elektroden-Haltemanschette (Ring) 7. Elektrode (Hinweis: (Elektrodenkappe nicht abgebildet) Beschreibung der Elektrode Bei der Messelektrode handelt es sich um einen Europium-dotierten Lanthanfluorid-Einkristall, der in einem abnehmbaren Messmodul untergebracht wurde, das eine Referenzelektrode und Temperaturmesssystem enthält.
-
Seite 4: Bedienung
Bedienung Vorbereitung für den Einsatz Nehmen Sie das FL700, Elektrodenmodul und Messbecher aus der Verpackung. Entfernen Sie die Kappen von dem Modul. Falls noch nicht erfolgt, stecken Sie das Elektrodenmodul auf das Ende des Messgerätegehäuses. Achten Sie darauf, dass die Schlitze richtig ausrichtet sind und drehen Sie den Haltering des Moduls, um die Baugruppe zu sichern. - Seite 5 Kalibrierungshäufigkeit Kalibrieren Sie das FL700 vor jeder neuen Messreihe oder wenn mehr als 12 Stunden seit der letzten Kalibrierung vergangen sind. Weitere Standards Das FL700 kann auch zwischen 0,5 und 5,0 ppm kalibriert werden. Folgen Sie den Kalibrierungsanweisungen oben, ersetzen Sie aber 0,5 ppm durch 1,0 ppm und 5,0 ppm durch 10 ppm.
- Seite 6 Temperatureinheiten (ºF / ºC) Halten Sie bei ausgeschaltetem Gerät die Taste CAL/RECALL gedrückt Drücken Sie sofort nach dem Loslassen der Taste CAL/RECALL die Taste ON/OFF, um das Gerät einzuschalten Die Taste CAL/RECALL kann losgelassen werden, wenn „Self Cal” auf dem Display gezeigt wird Um wieder zur vorigen Maßeinheit zurückzukehren, wiederholen Sie die Schritte 1 bis 3 Maßeinheiten...
-
Seite 7: Wartung
Wartung Batterien ersetzen Drehen Sie den Batteriefachdeckel ab. Halten Sie das Batteriefach mit einer Hand fest und ziehen Sie den Batteriehalter mit den zwei kleinen Laschen heraus. Legen unter Beachtung der Polarität die vier (4) CR2032 Knopfzellen ein. Setzen Sie den Batteriehalter wieder ein, schrauben Sie den Batteriefachdeckel wieder zu und ziehen Sie ihn fest Entsorgen Sie verbrauchte Batterien oder Akkus im Hausmüll. -
Seite 8: Technische Daten
Technische Daten Messbereich 0,10 bis 9,99 ppm (mg/l) Genauigkeit ± 3 % des Messwerts oder ± 0,1 ppm (je nachdem, welcher Wert größer ist) Auflösung 0,1 ppm Display 2000 Zähler, Dualfunktion 3 ½ Stellen LCD mit Bargraph, Displaygröße: 24 mm x 20 mm Elektrode Europium-dotierter Lanthanfluorid-Einkristall Lebensdauer der Elektrode...
