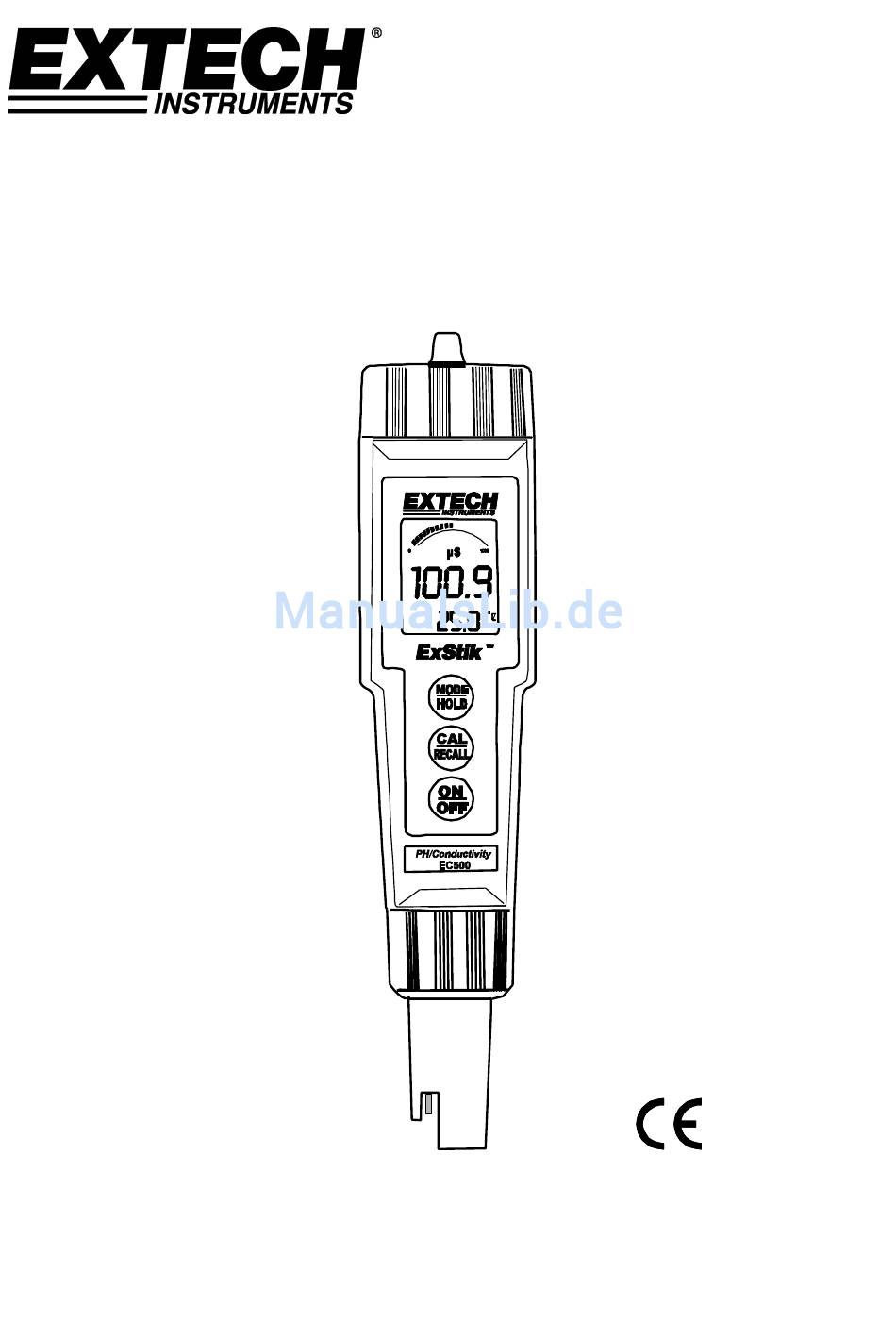

- Seite 1 Benutzerhandbuch ExStik EC500 ® Messgerät für pH/Leitfähigkeit / TDS / Salzgehalt/Temperatur Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...
-
Seite 2: Stromversorgung Des Exstik
Einführung Wir gratulieren Ihnen zum Kauf des ExStik® EC500 Kombinationsmessgerätes für pH-Wert, Leitfähigkeit, TDS (Summe aller gelösten Salze) und Salzgehalt. Mit der dynamischen zellkonstanten Technologie des EC500 ist es möglich, eine breite Reihe von Messungen wie z.B. Leitfähigkeit, TDS und Salzgehalt mit ein- und derselben Elektrode durchzuführen. sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten. -
Seite 3: Beschreibung Des Messgerätes
Beschreibung des Messgerätes Beschreibung der Vorderseite 1. Batteriefachdeckel 2. LCD-Anzeige 3. MODE/HOLD-Taste 4. CAL/RECALL-Taste 5. EIN/AUS-Taste 6. Elektrodenring 7. pH-/Leitfähigkeitselektrode (Hinweis: (Elektrodenkappe nicht abgebildet) LCD-Anzeige 1. Balkendiagrammanzeige 2. Maßeinheiten 3. Hauptdisplay 4. Kalibrierungsbereich und Batterieanzeigen 5. Temperaturanzeige 6. Erneuerungsanzeige 7. Anzeige des eingefrorenen Messwertes EC500-de-DE_v2.7 12/16... -
Seite 4: Vorbereitung Der Probe
Messvorgang Vorbereitung der Probe: Zur Messung von Leitfähigkeit, TDS oder Salzgehalt, die Probe in einen Probebecher stellen, so dass die Elektrode mit Flüssigkeit bedeckt ist (mind. 2,5 cm). Die Lösung umrühren, um Luftbläschen zu entfernen. Für die pH-Messung, die Elektrodenspitze in die Probe stellen oder einen Kontakt mit einer feuchten Fläche herstellen. -
Seite 5: Umschalten Der Messfunktion
Umschalten der Messfunktion Das Messgerät kann zur Messung von pH, Leitfähigkeit, TDS oder Salzgehalt eingestellt werden. Zum Umschalten: 1. Taste MODE/HOLD 2 Sekunden lang gedrückt halten und das Display durchläuft die Messeinheiten. µS (Leitfähigkeit); pH; ppm S (Salzgehalt); ppm (TDS); mg/l (TDS); Hinweis: Die Funktion “HOLD”... - Seite 6 Wiederaufrufen von gespeicherten Messungen 1. Die Taste CAL/RECALL und anschließend die Taste MODE/HOLD drücken. Eine Speicherplatznummer (1 bis 25) erscheint kurz und dann der in diesem Speicherplatz gespeicherte Wert. Die angezeigten Einheiten blinken und bestätigen, dass der Speicheraufrufmodus aktiviert ist. 2.
-
Seite 7: Cal-Erinnerungsanzeige
Kalibrierung- pH (1, 2, oder 3 Punkte) Stellen Sie die Elektrode in eine Pufferlösung (4, 7, oder 10). Die Taste CAL/RECALL drücken und gedrückt halten (ca. 2 Sekunden), bis im unteren (Temp) Display “CAL” erscheint. Bei einer 2- oder 3-Punktkalibrierung zunächst mit dem Puffer PH7 kalibrieren und dann erst mit Puffer PH 4 und PH 10. -
Seite 8: Hinweise Und Techniken
Kalibrierung - Leitfähigkeit Das Messgerät sollte regelmäßig auf seine Präzision geprüft werden. Einmal pro Monat ist die empfohlene Häufigkeit. Für eine Kalibrierung wird eine genormte Leitfähigkeitslösung benötigt. Das Messgerät kann in einem oder allen drei Bereichen kalibriert werden. Genormte Lösungen von 84µS/cm, 1413µS/cm oder 12.88mS/cm (12,880µS/cm) werden für das automatische Kalibrierungserkennungsverfahren verwendet. - Seite 9 Funktionsbereite Matrix Funktion / Gerätestatus Moduseinstellung Erforderlicher Tastendruck Hervorgerufen e Aktion ON/OFF Ein oder Aus Beliebig Kurz ON/OFF drücken (EIN/AUS) Kalibrierung PH oder Taste CAL/RECALL ca. 2 Sek. Leitfähigkeit Gedrückt halten, bis die CAL-Funktion erscheint. Messung Jeder beliebige Kurz MODE/HOLD drücken speichern Messmodus Hold lösen...
-
Seite 10: Technische Daten
Technische Daten Display LCD mit 2000 Zählimpulsen und Balkendiagramm pH-Bereich 0,00 bis 14,00 pH-Präzision ±0,01 pH typisch pH-ATC-Bereich 0°C bis 90 C (32°F bis 194 pH-Nebenlötstelle Permanentes Gel, nicht nachfüllbar Leitfähigkeitsbereiche 0 bis 199,9µS/cm 200 bis 1999µS/cm 2,00 bis 19,9mS/cm TDS-Bereiche 0 bis 99.9ppm oder mg/L (Veränderliches Verhältnis) -
Seite 11: Wartung
Wartung Auswechseln der Batterien Die Batteriefachkappe abschrauben. Das Batteriefach mit einem Finger festhalten, den Batteriehalter mithilfe der zwei kleinen Laschen herausziehen. Vier neue Knopfzellen CR2032 einlegen und dabei auf die richtige Polung achten. Nun die Batteriefachkappe wieder aufschrauben. Entsorgen Sie verbrauchte Batterien oder Akkus im Hausmüll. Als Verbraucher, Nutzer sind gesetzlich verpflichtet, gebrauchte Batterien an entsprechenden Sammelstellen, der Store, in dem die Batterien gekauft wurden, oder überall dort, wo Batterien verkauft werden. - Seite 12 Hinweise zur Reinigung Beim Reinigen der Sonde darauf achten, dass die Abtastflächen oder die mit Platin überzogenen Elektrodenflächen nicht verkratzt oder anderweitig beschädigt werden. Schmutz Reinigungslösung Anleitung Wasserlösliche Substanzen Demineralisiertes Wasser Eintauchen oder mit einer sanften Bürste abreiben. 1 Stunde lang in einer Pufferlösung 4 oder 7 stehen lassen.
-
Seite 13: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Aktion Messwert ist eingeforen Gerät befindet sich im Zum Verlassen des “HOLD”-Modus “HOLD”-Modus Taste MODE/HOLD drücken. “BAT”-Mitteilung Schwache Batterien. Batterien auswechseln. Das Gerät kalibriert nicht Niedrige pH-Kurve Sonde auswechseln, im pH-Modus siehe technische Daten Das Gerät kalibriert nicht Verstopfte oder Verbindung reinigen im pH-Modus...
