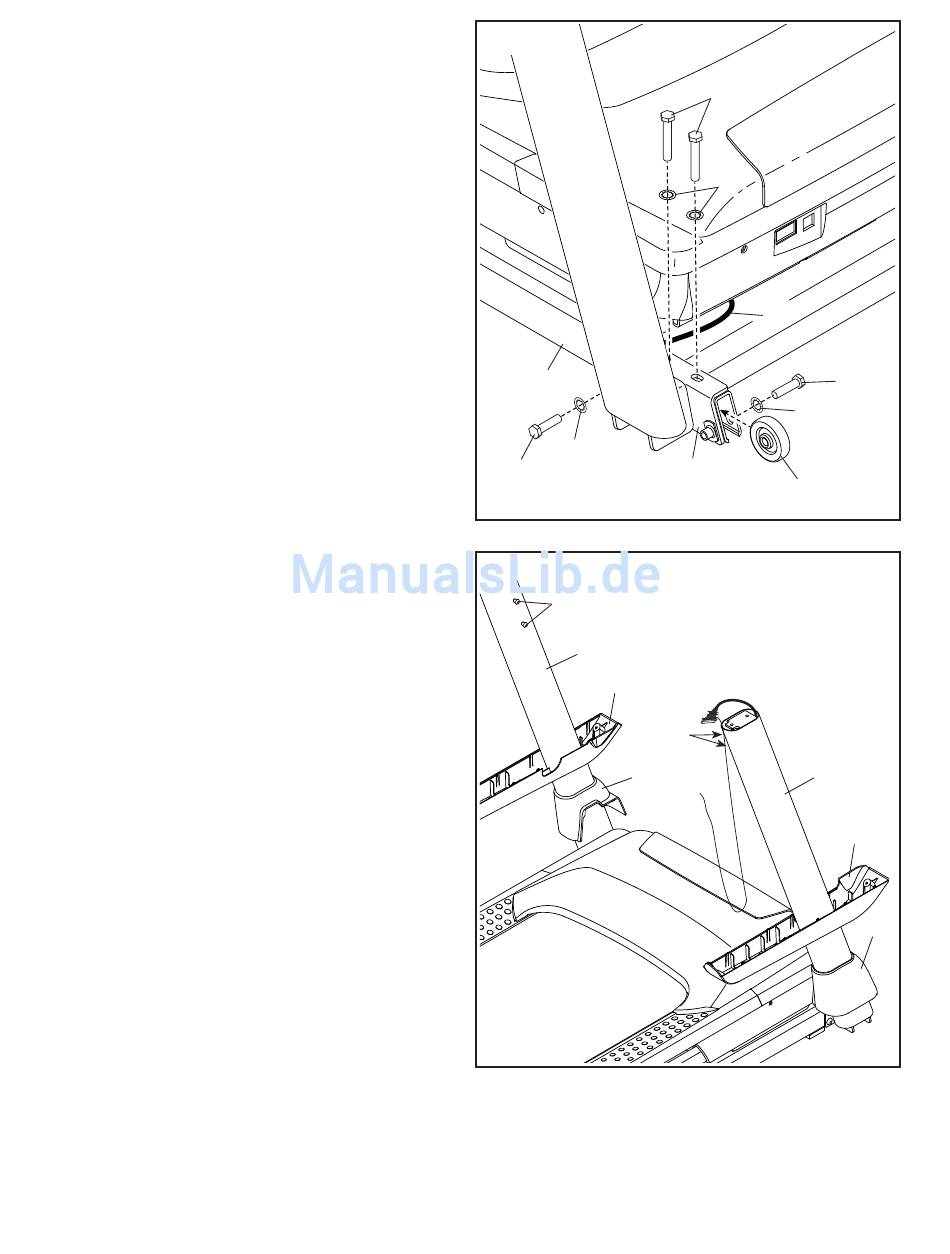

4. Halten Sie den rechten Pfosten (90) an die Basis
(94). Achten Sie darauf, das Pfostenkabel (81)
nicht einzuklemmen.
Befestigen Sie den rechten Pfosten (90) und ein
Rad (97) mit zwei 3/8" x 2 3/8" Schrauben (7),
einer 3/8" x 1 1/4" Schraube (63), einer 3/8" x
1 3/4" Schraube (62) und vier 3/8" Zahnscheiben
(13), wie abgebildet. Ziehen Sie die Schrauben
noch nicht vollständig fest.
Befestigen Sie den linken Pfosten (nicht
abgebildet) und das andere Rad (nicht abge-
bildet) auf die gleiche Weise. Anmerkung: Auf
der linken Seite befi nden sich keine Kabel.
5.
Entfernen Sie die vier 5/16" x 3/4" Schrauben
(109) und heben Sie sie auf.
Identifi zieren Sie die linke und die rechte
Basisabdeckung (82, 83). Schieben Sie die
linke Basisabdeckung auf den linken Pfosten
(89) und die rechte Basisabdeckung auf den
rechten Pfosten (90). Drücken Sie die beiden
Basisabdeckungen noch nicht fest auf.
Als Nächstes identifi zieren Sie die rechte und
linke untere Haltestangenabdeckung (84, 85).
Schieben Sie die linke untere Haltestangenabde-
ckung auf den linken Pfosten (89) und die rechte
untere Haltestangenabdeckung auf den rechten
Pfosten (90).
4
94
13
63
5
109
89
85
82
9
7
13
81
13
90
97
109
90
62
84
83
