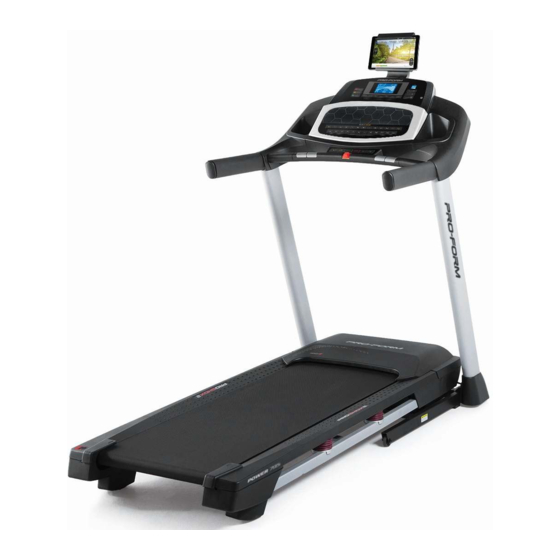

Pro-Form power 795i Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pro-Form Anleitungen
  4. Laufbänder
  5. power 795i
  6. Bedienungsanleitung

Pro-Form power 795i Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Modell-Nr. PETL98717.0
Serien-Nr.
BEDIENUNGSANLEITUNG
Schreiben Sie die Seriennummer
für späteres Nachschlagen an die
freie Stelle oben.
Aufkleber mit
Serien-Nr.
KUNDENDIENST
Bei Fragen und falls Teile fehlen
oder beschädigt sind, kontaktieren
Sie den Kundendienst (siehe Infor-
mationen unten), oder kontaktieren
Sie das Geschäft, wo Sie dieses
Produkt gekauft haben.
0800 589 09 88
Mo–Fr 12:00–18:00 CET
Internetseite:
www.iconsupport.eu
E-Mail:
csuk@iconeurope.com
VORSICHT
Lesen Sie alle Vorsichtsmaßnah-
men und Anleitungen in dieser
Bedienungsanleitung, bevor Sie
dieses Gerät benutzen. Bewah-
ren Sie diese Bedienungsanlei-
tung für späteres Nachschlagen
www.iconeurope.com
auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pro-Form power 795i

Inhaltszusammenfassung für Pro-Form power 795i

  • Seite 1 Modell-Nr. PETL98717.0 Serien-Nr. BEDIENUNGSANLEITUNG Schreiben Sie die Seriennummer für späteres Nachschlagen an die freie Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Bei Fragen und falls Teile fehlen oder beschädigt sind, kontaktieren Sie den Kundendienst (siehe Infor- mationen unten), oder kontaktieren Sie das Geschäft, wo Sie dieses Produkt gekauft haben.

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS WARNUNGSAUFKLEBER ANBRINGEN ............2 WICHTIGE VORSICHTSMASSNAHMEN.

  • Seite 3: Wichtige Vorsichtsmassnahmen

    WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko für Verbrennungen, Brände, Stromschläge und Verletzun- gen zu vermindern, lesen Sie alle wichtigen Vorsichtsmaßnahmen und Anleitungen in dieser Bedie- nungsanleitung sowie alle Warnungen, die auf dem Lauftrainer angebracht wurden, bevor Sie den Lauftrainer benutzen. ICON übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die durch dieses Produkt oder durch seine Benutzung entstehen.

  • Seite 4: Verwahren Sie Diese Anleitungen

    17. Bevor Sie den Lauftrainer in Gebrauch neh- TRANSPORTIEREN auf Seite 24.) Sie müssen men, lesen Sie sinnerfassend wie man im in der Lage sein ohne Schwierigkeiten 20 kg Notfall das Laufband anhält und probieren heben zu können, um den Lauftrainer zu Sie dieses Verfahren aus.

  • Seite 5: Bevor Sie Anfangen

    BEVOR SIE ANFANGEN Vielen Dank, dass Sie sich für den neuen PROFORM dieser Bedienungsanleitung. Damit wir Ihnen besser ® POWER 795 Lauftrainer entschieden haben. Der helfen können, notieren Sie die Modellnummer des POWER 795 Lauftrainer bietet eine beeindruckende Produkts und die Seriennummer bevor Sie uns kon- Auswahl an Funktionen an, die Ihre Workouts zu taktieren.

  • Seite 6: Diagramm Zur Identifizierung Der Teile

    DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE Die Abbildung unten hilft Ihnen bei der Identifizierung der kleinen Teile, die Sie zur Montage brauchen werden. Die Zahl in den Klammern unter der Abbildung ist die Kennziffer des Teils, welche mit der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmt.

  • Seite 7: Montage

    MONTAGE • Die Montage erfordert zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem • Legen Sie alle Teile des Lauftrainers auf einer Wort „Right“ markiert. dafür freigemachten Stelle aus und entfernen Sie alle Verpackungsmaterialien.
  • Seite 8 2. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Entfernen Sie das Befestigungsband, welches das Pfostenkabel (81) an der Vorderseite der Basis (6) festhält. Identifizieren Sie den rechten Pfosten (90). Eine zweite Person soll den rechten Pfosten an die Basis (6) hinhalten.
  • Seite 9 4. Halten Sie den rechten Pfosten (90) an die Basis (6) hin. Achten Sie darauf, das Pfostenkabel (81) nicht abzuklemmen. Befestigen Sie, wie abgebildet, den rechten Pfosten (90) mit zwei 3/8" x 2 3/8" Schrauben (7), einer 3/8" x 1 1/4" Schraube (63), einer 3/8"...
  • Seite 10 6. Sollten innerhalb beider Haltestangen (84) je zwei Schrauben (E) angebracht worden sein, dann entfernen Sie diese und werfen sie weg. Befestigen Sie eine Haltestange (84) mit zwei 5/16" x 3" Schrauben (28) und zwei 5/16" Zahn- scheiben (11) am rechten Pfosten (90). Drehen Sie beide Schrauben erst leicht an und dann schrauben Sie diese fest.
  • Seite 11 8. WICHTIG: Um ein Beschädigen der Pulsquer- stange (31) zu vermeiden, benutzen Sie keine Elektrowerkzeuge und ziehen Sie die #10 x 1 1/4" Schrauben (9) nicht zu fest an. Richten Sie die Pulsquerstange (31) wie abge- bildet aus. Befestigen Sie die Pulsquerstange mit vier #10 x 1 1/4"...
  • Seite 12 10. Setzen Sie die Computereinheit (G) auf die Hal- testangen (84) auf. Achten Sie darauf, keine Kabel abzuklemmen. Befestigen Sie die Computereinheit (G) mit vier 1/4" x 1/2" Schrauben (4) an den Klammern auf den Haltestangen (84). Ziehen Sie die Schrau- ben noch nicht fest.
  • Seite 13 12. Schieben Sie die Pfostenquerstange (18) vor- sichtig zwischen den linken und den rechten Pfosten (89, 90). Befestigen Sie die Pfosten- querstange mit den vier 5/16" x 3/4" Schrauben (8), die Sie in Schritt 5 entfernt haben, und vier 5/16" Zahnscheiben (11). Drehen Sie alle vier Schrauben erst leicht an und dann schrauben Sie diese fest.
  • Seite 14 14. Entfernen Sie die 5/16" Mutter (34) und den 5/16" x 1 3/4" Bolzen (23) von der Klammer an der Basis (6). Als Nächstes richten Sie die Lagerungssperre (26) so aus, wie abgebildet. Befestigen Sie das untere Ende der Lagerungs- sperre (26) mit dem 5/16"...
  • Seite 15 16. Ziehen Sie die vier 3/8" x 2 3/8" Schrauben (7), die zwei 3/8" x 1 3/4" Schrauben (62) und die zwei 3/8" x 1 1/4" Schrauben (63) fest. Stellen Sie dann die linke, innere Basis ab- deckung (50) am unteren Ende des linken Pfostens (89) auf.

  • Seite 16: Den Lauftrainer Benutzen

    DEN LAUFTRAINER BENUTZEN DAS NETZKABEL ANSCHLIESSEN Folgen Sie den unten angeführten Schritten um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es nicht richtig funktionieren oder versagen, dann bestimmt die 1. Stecken Sie das angedeutete Ende des Netzkabels Erdung den Weg des geringsten Widerstands für den in die Buchse am Rahmen.

  • Seite 17: Den Warnungsaufkleber Anbringen

    COMPUTERDIAGRAMM DEN WARNUNGSAUFKLEBER ANBRINGEN Sie können durch den Lautsprecher des Trainingscom- puters sogar während des Trainings Ihre Lieblings- Finden Sie die englischen Warnungen, die am Trai- Workout- Musik oder Hörbücher anhören. ningscomputer bereits angebracht wurden. Dieselben Warnungen findet man auf dem beigelegten Blatt mit Um den Strom einzuschalten, siehe Seite 18.

  • Seite 18: Den Strom Einschalten

    DEN STROM EINSCHALTEN DEN MANUELLEN MODUS BENUTZEN WICHTIG: Sollte der Lauftrainer kalten Temperatu- 1. Den Schlüssel in den Trainingscomputer ren ausgesetzt worden sein, dann lassen Sie ihn einstecken. erst auf Raumtemperatur erwärmen, bevor Sie den Strom einschalten. Andernfalls können die Anzei- Siehe links unter DEN STROM EINSCHALTEN.
  • Seite 19 5. Mithilfe der Anzeigen Ihren Fortschritt Während Sie trainieren, wird der Workout-Intensi- verfolgen. tätsanzeiger den ungefähren Intensitätsgrad Ihres Trainings anzeigen. Während Sie auf dem Lauftrainer gehen oder laufen, kann das Display die folgenden Workout- Informationen anzeigen: • Die vergangene Zeit •...
  • Seite 20 Um Ihre Herzfrequenz zu messen, stellen Sie sich EIN INTEGRIERTES WORKOUT BENUTZEN auf die Fußleisten und halten Sie die Pulsstange, 1. Den Schlüssel in den Trainingscomputer wobei Ihre Handflächen auf den Metallkontakten einstecken. aufliegen. Vermeiden Sie ein Bewegen Ihrer Hände. Wenn Ihr Puls entdeckt wird, blinkt ein Herzsymbol an Siehe DEN STROM EINSCHALTEN auf Seite 18.

  • Seite 21: Zwischen Ihrem Tablet Und Dem Trainings- Computer Eine Verbindung Herstellen

    ZWISCHEN IHREM TABLET UND DEM TRAININGS- Das Workout geht so weiter, bis der letzte Abschnitt des Profils am Display blinkt und der letzte COMPUTER EINE VERBINDUNG HERSTELLEN Abschnitt beendet ist. Das Laufband hört dann langsam auf, sich zu bewegen. Der Trainingscomputer unterstützt BLUETOOTH- Verbindungen mit Tablets über die iFit Bluetooth Tablet Anmerkung: Das Kalorienziel ist die ungefähre App und mit kompatiblen Pulsmessern.

  • Seite 22: Zwischen Dem Pulsmesser Und Dem Trainingscomputer Eine Verbindung Herstellen

    5. Auf Wunsch die Verbindung zwischen Tablet ZWISCHEN DEM PULSMESSER UND DEM und Trainingscomputer abbrechen. TRAININGSCOMPUTER EINE VERBINDUNG HERSTELLEN Um die Verbindung zwischen Tablet und Trainings- computer abzubrechen, wählen Sie zuerst die Der Trainingscomputer ist mit allen BLUETOOTH Trennen-Option in der iFit Bluetooth Tablet App. Smart Pulsmessern kompatibel.

  • Seite 23: Der Einstellungsmodus

    DER EINSTELLUNGSMODUS DEN TABLET-STÄNDER BENUTZEN Der Trainingscomputer ist mit einem Einstellungs- WICHTIG: Die meisten Tablets von voller Größe passen auf den Tablet-Ständer. Geben Sie jedoch modus versehen, der Übersicht über die Lauftrainer- keine anderen elektronischen Geräte oder Objekte Information verleiht und es Ihnen möglich macht, Ihre Computereinstellungen persönlich zu gestalten.

  • Seite 24: Das Gerät Zusammenklappen Und Transportieren

    DAS GERÄT ZUSAMMENKLAPPEN UND TRANSPORTIEREN ZUSAMMENKLAPPEN DES LAUFTRAINERS DEN LAUFTRAINER TRANSPORTIEREN Um ein Beschädigen des Lauftrainers zu vermei- Bevor Sie den Lauftrainer transportieren, klappen Sie ihn den, stellen Sie die Neigung auf Null bevor Sie den zusammen, wie links beschrieben. VORSICHT: Sorgen Lauftrainer zusammenklappen.

  • Seite 25: Wartung Und Fehlersuche

    WARTUNG UND FEHLERSUCHE WARTUNG SYMPTOM: Das Gerät schaltet sich während des Betriebs ab Regelmäßige Wartung ist für die optimale Leistung des Geräts und zur minimalen Abnutzung der Teile sehr a. Überprüfen Sie den Netzschalter (siehe Abbildung wichtig. Bei jeder Verwendung des Lauftrainers müs- c links).
  • Seite 26 SYMPTOM: Das Laufband wird beim Laufen Finden Sie den Reedschalter (101) und den Magnet (103) auf der linken Seite der Rolle (49). langsamer Drehen Sie die Rolle, sodass der Magnet dem Reedschalter gegenüberliegt. Der Abstand a. Falls ein Verlängerungskabel benötigt wird, soll zwischen dem Magnet und dem Reedschalter man nur ein dreiadriges Kabel von 1 mm Durch-...
  • Seite 27 SYMPTOM: Das Laufband liegt nicht in der Mitte SYMPTOM: Der Tablet-Ständer bleibt nicht an sei- ner Stelle a. WICHTIG: Das Laufband soll in der Mitte zwi- a. Rotieren Sie den Tablet-Ständer nach hinten. Zie- schen den Fußleisten aufliegen. Reibt das hen Sie dann die angedeutete Schraube ein wenig Laufband an einer Fußleiste, dann wird das an, bis der Tablet-Ständer sich nicht mehr bewegen...

  • Seite 28: Trainingsrichtlinien

    TRAININGSRICHTLINIEN Fettverbrennung—Um Fett effektiv zu verbrennen, WARNUNG: müssen Sie mit relativ niedriger Intensität über einen Bevor Sie mit anhaltenden Zeitraum trainieren. Während der ersten diesem oder irgendeinem anderen Trainings- paar Minuten des Trainings verbraucht Ihr Körper leicht programm beginnen, sollten Sie einen Arzt angreifbare Kohlenhydratkalorien zur Energiegewin- konsultieren.

  • Seite 29: Vorgeschlagene Dehnübungen

    VORGESCHLAGENE DEHNÜBUNGEN Die richtige Form bei verschiedenen Dehnübungen ist rechts abgebildet. Bewegen Sie sich beim Dehnen immer langsam. Man soll dabei nicht wippen. 1. Die Zehen berühren Mit den Knien leicht gebeugt bewegen Sie den Oberkörper von der Hüfte langsam nach vorne. Entspannen Sie den Rücken und die Schultern während Sie die Hände so weit wie möglich nach Ihren Zehen ausstrecken.

  • Seite 30: Teileliste

    TEILELISTE Modell-Nr. PETL98717.0 R0217A Anzahl Beschreibung Anzahl Beschreibung #8 x 5/8" Schraube Rechte, innere Basisabdeckung #8 x 3/4" Schraube 3/8" Plastikbuchse Basispolster 1/4" x 1 1/4" Schraube 1/4" x 1/2" Schraube Antriebsmotor #10 Zahnscheibe Motorriemen Basis Rahmen 3/8" x 2 3/8" Schraube Linker, hinterer Fuß...
  • Seite 31 Anzahl Beschreibung Anzahl Beschreibung Reedschalter 3/16" Unterlegscheibe Klemme Motorenscheibe Magnet Haubenverzierung Motorbuchse #8 x 1/2" Maschinenschraube Filter #8 Mutter Motorenisolator – Bedienungsanleitung Anmerkung: Änderungen technischer Daten vorbehalten. Für Informationen zur Bestellung von Ersatzteilen, siehe Rückseite dieser Bedienungsanleitung. *Diese Teile sind nicht abgebildet.

  • Seite 32: Detailzeichnung

    DETAILZEICHNUNG A Modell-Nr. PETL98717.0 R0217A...
  • Seite 33 DETAILZEICHNUNG B Modell-Nr. PETL98717.0 R0217A...
  • Seite 34 DETAILZEICHNUNG C Modell-Nr. PETL98717.0 R0217A...
  • Seite 35 DETAILZEICHNUNG D Modell-Nr. PETL98717.0 R0217A 66 2...

  • Seite 36: Bestellung Von Ersatzteilen

    BESTELLUNG VON ERSATZTEILEN Zur Bestellung von Ersatzteilen siehe die Vorderseite dieser Bedienungsanleitung. Damit wir Ihnen besser helfen können, halten Sie bitte die folgenden Informationen bereit, wenn Sie mit uns in Kontakt treten: • die Modellnummer und die Seriennummer des Produkts (siehe Vorderseite dieser Bedienungsanleitung) •...
