BENE T-WORKSTATION Montageanleitung Seite 13

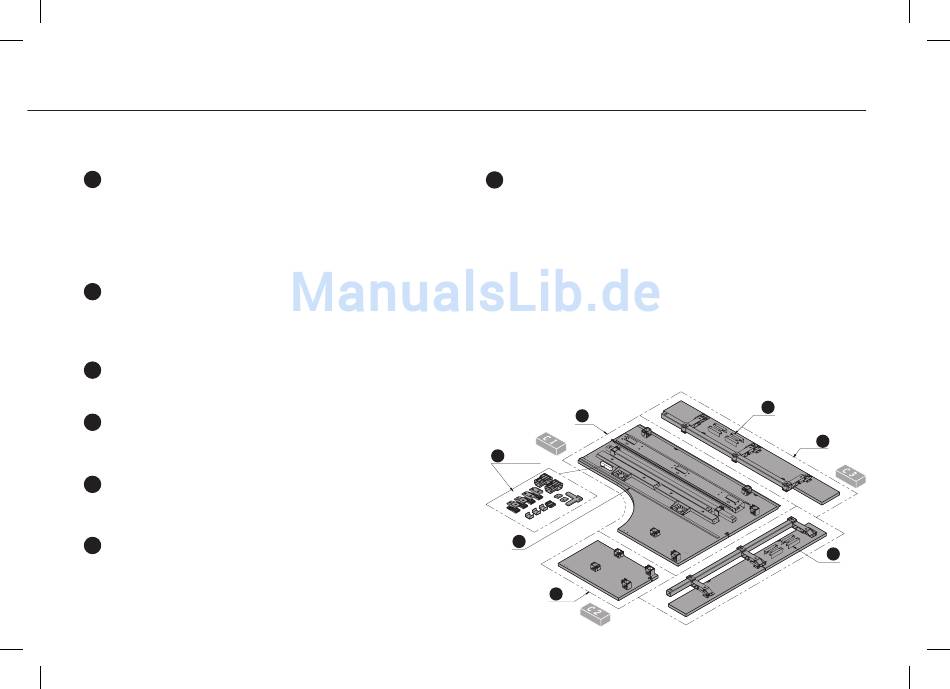

LIEFERUMFANG. KOMBITISCH
Verpackungseinheit 1 (Wickelfolie):
1
Haupttisch + Beschlägebox + Zargen + Konsolen
(T3+T4: 2 Stück, TL+TM: 3 Stück) + Kabelkanäle +
Kabelwannenhalter + Spanplattenleiste zum Schutz des
Nutprofils + montierte Plattenklips
Inhalt Beschlägebox:
2
Art + Anzahl der Teile variieren abhängig von Plattenform,
Plattengröße und Plattenfunktion
bei Anhägeplatte Nutprofil erst bei Außenmontage aufkleben
3
Verpackungseinheit 2 (Wickelfolie):
4
Anbauplatte mit montierten Plattenklips
Abdeckungen für die Klappenscharniere sind bei der
5
Verpackungseinheit 3 beigelegt
Verpackungseinheit 3 (FCO 0409A + AK01450):
6
T05-Kabelklappen (hinten oder seitlich) mit auf Zargen
vormontierten Universaladaptern (Typ 5/6 nur einseitig
möglich)
Abdeckungen für die Klappenscharniere sind bei der
7
Verpackungseinheit 3 beigelegt
Verpackungseinheit 4:
Wangen + Säule
- T2: 2 Colli
- T3+T4: 2 Colli
- T5: 3 Colli
- T6: 2 Colli
- T7-T9: 2 Colli
- TL+TM: 2 Colli
1
2
3
4
13
7
6
5
