Allgemeine Funktionsbeschreibung
Konstruktiver Aufbau und Funktion
Korrosionsschutz
Die Komfort- / Pflegebetten der Hermann Bock GmbH werden so entwickelt und konstru-
iert, dass diese lange und sicher funktionieren können. Darum werden alle Materialien bei
denen Korrosion anfallen kann entsprechend geschützt. Alle Metallteile erhalten einen
Oberflächenschutz. Die Stahlteile werden entweder verzinkt oder mit einer PES-Pulverbe-
schichtung einbrennlackiert und Aluminiumprofile werden eloxiert.
Die Liegefläche mit 4 Funktionsbereichen
Die Liegefläche besteht serienmäßig aus einem Komfort-Lattenrost (kann alternativ mit
Aluminium - Leisten oder speziellen Federungssystemen versehen werden) und unterteilt
sich in vier Funktionsbereiche: Rückenlehne, festes Sitzteil, Ober- und Unterschenkel-
lehne.
Der umfassende Liegeflächenrahmen ist aus Stahl-/Aluminiumrohren gefertigt. Die Stahl-
rohre sind mit einer PES-Pulverbeschichtung einbrennlackiert. Die elektrische, stufenlose
Höhenverstellung der Liegefläche erfolgt durch Gleichstrom-Motoren mit einer Schutz-
kleinspannung von 29 bis 35V und wird über die leicht gängige Tastatur der Handschaltung
gesteuert. Die Rückenlehne lässt sich elektrisch verstellen. Das Beinteil besteht aus einem
zweigeteilten Fußbügel. Per Knopfdruck ist jede individuelle Position stufenlos über die
Handschaltung einstellbar. Bei Stromausfall kann das Rückenteil durch das Lösen eines
Rohrklappsteckers abgesenkt werden.
Das Fahrgestell
Die Höhenverstellung der Komfort- / Pflegebetten erfolgt über einen Grundrahmen mit
zwei Einzelantrieben. Die Oberfläche der Stahlrohrkonstruktion ist mit einer PES-Pulver-
beschichtung einbrennlackiert.

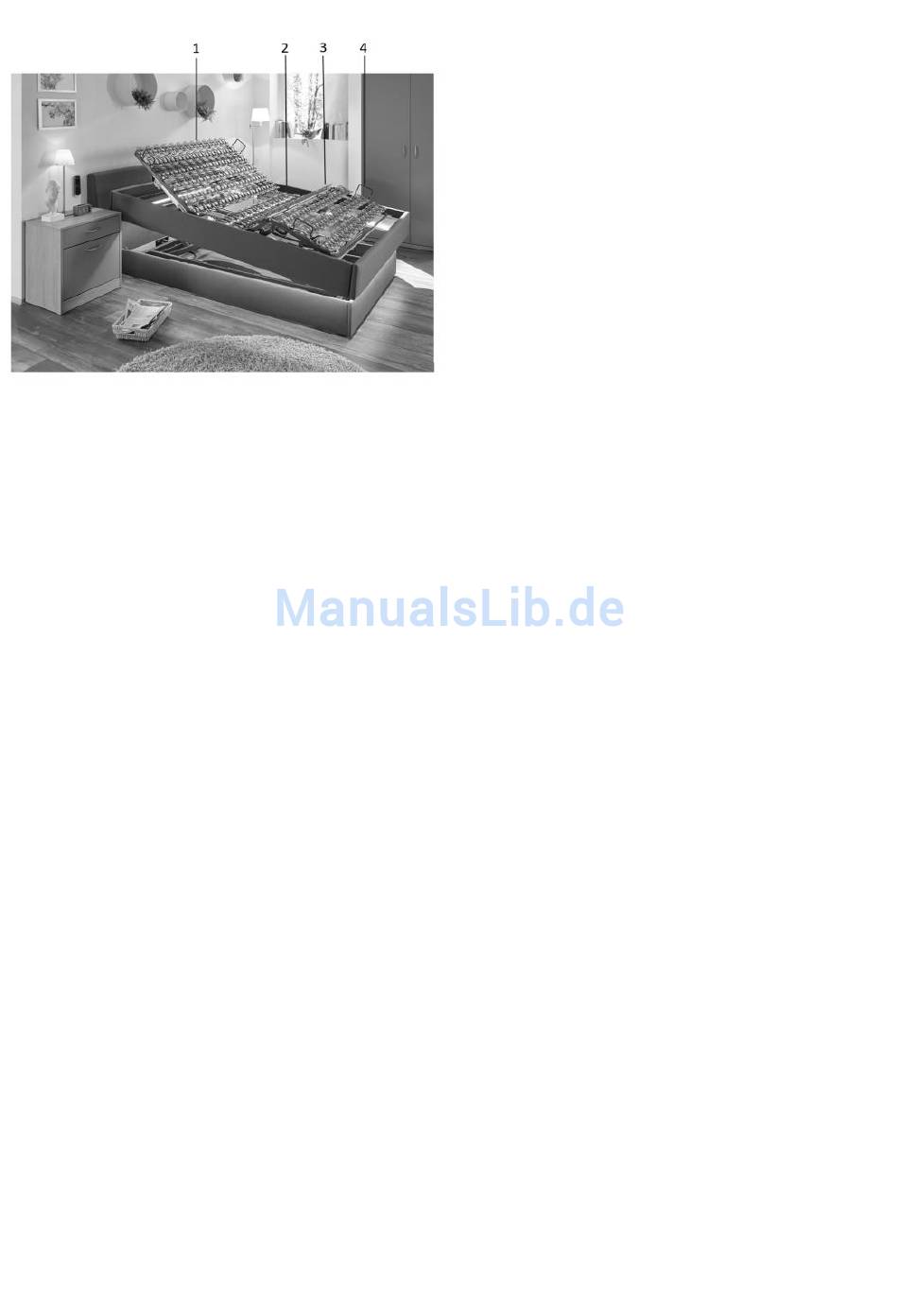

1 langes Rückenteil
2 festes Sitzteil
3 Oberschenkellehne
4 Unterschenkellehne
