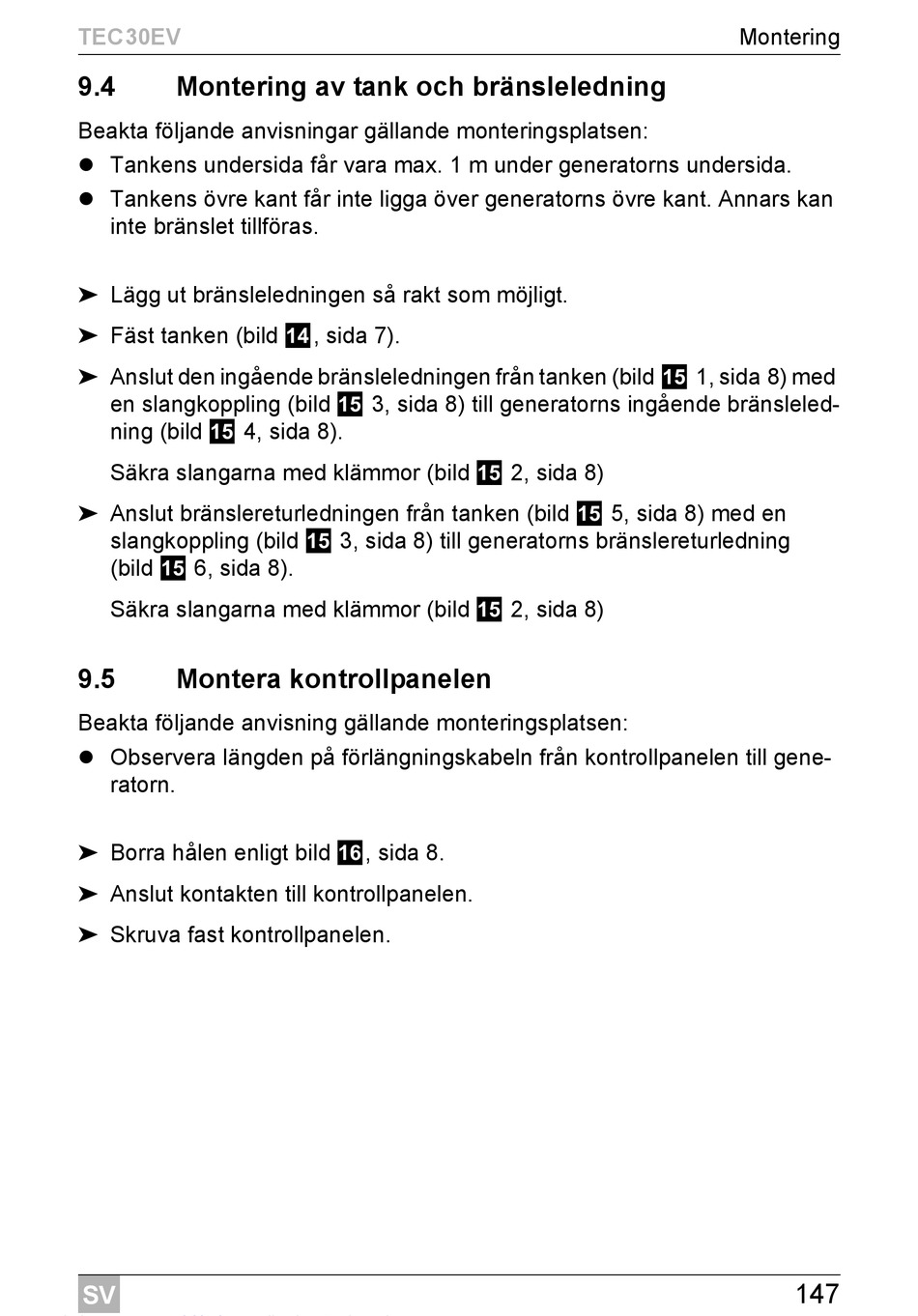

Dometic TEC30EV Montageanleitung Seite 147

TEC30EV
9.4 Montering av tank och bränsleledning
Beakta följande anvisningar gällande monteringsplatsen:
 Tankens undersida får vara max. 1 m under generatorns undersida.
 Tankens övre kant får inte ligga över generatorns övre kant. Annars kan
inte bränslet tillföras.
➤ Lägg ut bränsleledningen så rakt som möjligt.
➤ Fäst tanken (bild d, sida 7).
➤ Anslut den ingående bränsleledningen från tanken (bild e 1, sida 8) med
en slangkoppling (bild e 3, sida 8) till generatorns ingående bränsleled-
ning (bild e 4, sida 8).
Säkra slangarna med klämmor (bild e 2, sida 8)
➤ Anslut bränslereturledningen från tanken (bild e 5, sida 8) med en
slangkoppling (bild e 3, sida 8) till generatorns bränslereturledning
(bild e 6, sida 8).
Säkra slangarna med klämmor (bild e 2, sida 8)
9.5 Montera kontrollpanelen
Beakta följande anvisning gällande monteringsplatsen:
 Observera längden på förlängningskabeln från kontrollpanelen till gene-
ratorn.
➤ Borra hålen enligt bild f, sida 8.
➤ Anslut kontakten till kontrollpanelen.
➤ Skruva fast kontrollpanelen.
SV
Montering
147
