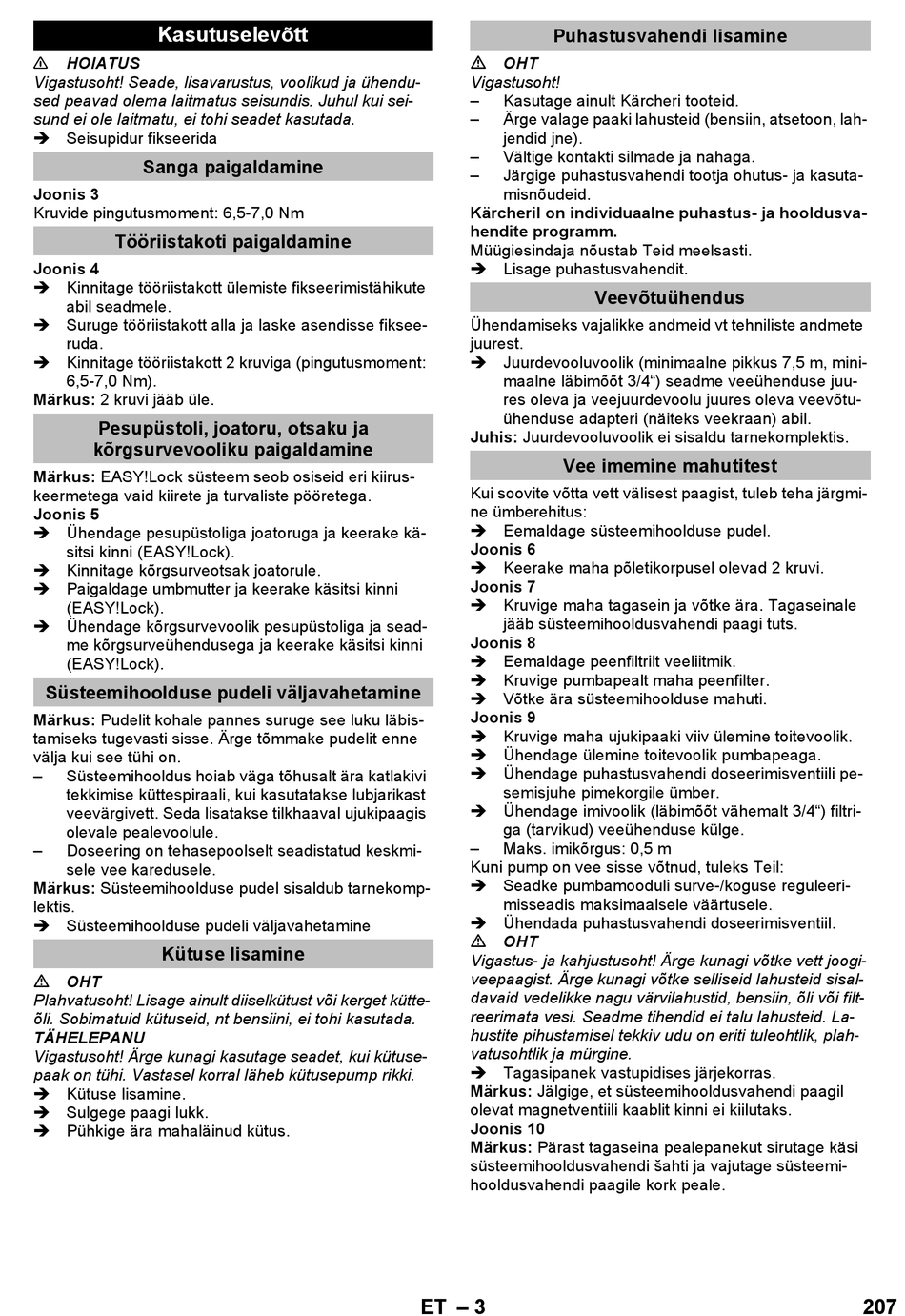

Kasutuselevõtt
HOIATUS
Vigastusoht! Seade, lisavarustus, voolikud ja ühendu-
sed peavad olema laitmatus seisundis. Juhul kui sei-
sund ei ole laitmatu, ei tohi seadet kasutada.
 Seisupidur fikseerida
Sanga paigaldamine
Joonis 3
Kruvide pingutusmoment: 6,5-7,0 Nm
Tööriistakoti paigaldamine
Joonis 4
 Kinnitage tööriistakott ülemiste fikseerimistähikute
abil seadmele.
 Suruge tööriistakott alla ja laske asendisse fiksee-
ruda.
 Kinnitage tööriistakott 2 kruviga (pingutusmoment:
6,5-7,0 Nm).
Märkus: 2 kruvi jääb üle.
Pesupüstoli, joatoru, otsaku ja
kõrgsurvevooliku paigaldamine
Märkus: EASY!Lock süsteem seob osiseid eri kiirus-
keermetega vaid kiirete ja turvaliste pööretega.
Joonis 5
 Ühendage pesupüstoliga joatoruga ja keerake kä-
sitsi kinni (EASY!Lock).
 Kinnitage kõrgsurveotsak joatorule.
 Paigaldage umbmutter ja keerake käsitsi kinni
(EASY!Lock).
 Ühendage kõrgsurvevoolik pesupüstoliga ja sead-
me kõrgsurveühendusega ja keerake käsitsi kinni
(EASY!Lock).
Süsteemihoolduse pudeli väljavahetamine
Märkus: Pudelit kohale pannes suruge see luku läbis-
tamiseks tugevasti sisse. Ärge tõmmake pudelit enne
välja kui see tühi on.
– Süsteemihooldus hoiab väga tõhusalt ära katlakivi
tekkimise küttespiraali, kui kasutatakse lubjarikast
veevärgivett. Seda lisatakse tilkhaaval ujukipaagis
olevale pealevoolule.
– Doseering on tehasepoolselt seadistatud keskmi-
sele vee karedusele.
Märkus: Süsteemihoolduse pudel sisaldub tarnekomp-
lektis.
 Süsteemihoolduse pudeli väljavahetamine
Kütuse lisamine
OHT
Plahvatusoht! Lisage ainult diiselkütust või kerget kütte-
õli. Sobimatuid kütuseid, nt bensiini, ei tohi kasutada.
TÄHELEPANU
Vigastusoht! Ärge kunagi kasutage seadet, kui kütuse-
paak on tühi. Vastasel korral läheb kütusepump rikki.
 Kütuse lisamine.
 Sulgege paagi lukk.
 Pühkige ära mahaläinud kütus.
Puhastusvahendi lisamine
OHT
Vigastusoht!
– Kasutage ainult Kärcheri tooteid.
– Ärge valage paaki lahusteid (bensiin, atsetoon, lah-
jendid jne).
– Vältige kontakti silmade ja nahaga.
– Järgige puhastusvahendi tootja ohutus- ja kasuta-
misnõudeid.
Kärcheril on individuaalne puhastus- ja hooldusva-
hendite programm.
Müügiesindaja nõustab Teid meelsasti.
 Lisage puhastusvahendit.
Ühendamiseks vajalikke andmeid vt tehniliste andmete
juurest.
 Juurdevooluvoolik (minimaalne pikkus 7,5 m, mini-
maalne läbimõõt 3/4") seadme veeühenduse juu-
res oleva ja veejuurdevoolu juures oleva veevõtu-
ühenduse adapteri (näiteks veekraan) abil.
Juhis: Juurdevooluvoolik ei sisaldu tarnekomplektis.
Vee imemine mahutitest
Kui soovite võtta vett välisest paagist, tuleb teha järgmi-
ne ümberehitus:
 Eemaldage süsteemihoolduse pudel.
Joonis 6
 Keerake maha põletikorpusel olevad 2 kruvi.
Joonis 7
 Kruvige maha tagasein ja võtke ära. Tagaseinale
jääb süsteemihooldusvahendi paagi tuts.
Joonis 8
 Eemaldage peenfiltrilt veeliitmik.
 Kruvige pumbapealt maha peenfilter.
 Võtke ära süsteemihoolduse mahuti.
Joonis 9
 Kruvige maha ujukipaaki viiv ülemine toitevoolik.
 Ühendage ülemine toitevoolik pumbapeaga.
 Ühendage puhastusvahendi doseerimisventiili pe-
semisjuhe pimekorgile ümber.
 Ühendage imivoolik (läbimõõt vähemalt 3/4") filtri-
ga (tarvikud) veeühenduse külge.
– Maks. imikõrgus: 0,5 m
Kuni pump on vee sisse võtnud, tuleks Teil:
 Seadke pumbamooduli surve-/koguse reguleeri-
misseadis maksimaalsele väärtusele.
 Ühendada puhastusvahendi doseerimisventiil.
OHT
Vigastus- ja kahjustusoht! Ärge kunagi võtke vett joogi-
veepaagist. Ärge kunagi võtke selliseid lahusteid sisal-
davaid vedelikke nagu värvilahustid, bensiin, õli või filt-
reerimata vesi. Seadme tihendid ei talu lahusteid. La-
hustite pihustamisel tekkiv udu on eriti tuleohtlik, plah-
vatusohtlik ja mürgine.
 Tagasipanek vastupidises järjekorras.
Märkus: Jälgige, et süsteemihooldusvahendi paagil
olevat magnetventiili kaablit kinni ei kiilutaks.
Joonis 10
Märkus: Pärast tagaseina pealepanekut sirutage käsi
süsteemihooldusvahendi šahti ja vajutage süsteemi-
hooldusvahendi paagile kork peale.
– 3
