Anschluss /
Modell
Ausgang VAC
L1-an-L2
L2-an-L3
L3-an-L1
SD2500
L1-an-N
L2-an-N
L3-an-N
L1-an-L2
L2-an-L3
L3-an-L1
SD3500
L1-an-N
L2-an-N
L3-an-N
【3Φ4W ─ Verkabelung】

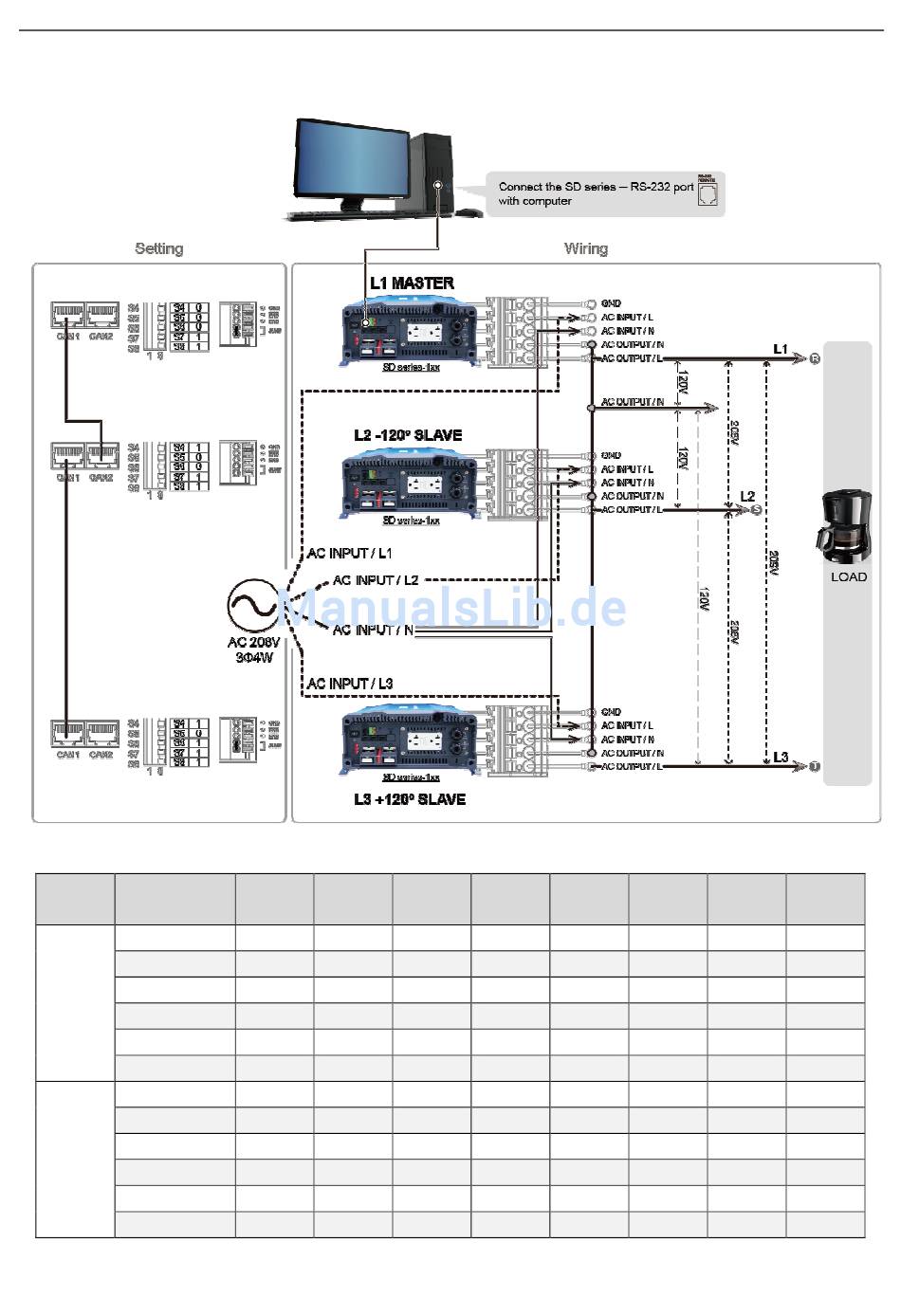

Abb. 35. 3Φ4W Parallel AC-Verkabelung
100V 110V 115V
173 191 199
173 191 199
173 191 199
100 110 115
100 110 115
100 110 115
173 191 199
173 191 199
173 191 199
100 110 115
100 110 115
100 110 115
Tabelle 25. Anschluss und VAC-Ausgang bei 3Φ4W
120V 200V 220V
208 346 381
208 346 381
208 346 381
120 200 220
120 200 220
120 200 220
208 346 381
208 346 381
208 346 381
120 200 220
120 200 220
120 200 220
5.
Parallel-Modus
230V 240V
398 416
398 416
398 416
230 240
230 240
230 240
398 416
398 416
398 416
230 240
230 240
230 240
