- Seite 1 SE400 Bedienungsanleitung SE400 REINER SINUS-WECHSELRICHTER...
-
Seite 3: Inhaltsverzeichnis
Inhaltsangabe 1. SICHERHEITSANWEISUNGEN 1-1. Allgemeine Vorsichtsmaßnahmen 1-2. Vorsichtsmaßnahmen beim Arbeiten mit Batterien 2. FUNKTIONALE EIGENSCHAFTEN 2-1. Merkmale 2-2. Mechanische Zeichnung 2-3. Elektrische Spezifikation 3. ANWEISUNGEN 3-1. Vorderseite 3-2. Rückseite 3-3. Schutzmerkmale 3-4. Installation 3-5. DC-Verkabelung 3-6. AC-Erdung 3-7. Wechselrichter-Betrieb 4. FEHLERSUCHE 5. -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen Allgemeine Vorsichtsmaßnahmen 1-1. Warnung! Vor der Installation und Nutzung des Wechselrichters bitte Sicherheitsanweisungen sorgfältig lesen. ⚫ Den Wechselrichter weder Wasser, Tau, Schnee noch Staub aussetzen. Um die Gefahr einer Überhitzung zu vermeiden, dürfen die Belüftungsöffnungen weder abgedeckt noch zugestellt werden und der Wechselrichter darf nicht in einem kleinen Raum ohne Luftzirkulation installiert werden. -
Seite 6: Funktionale Eigenschaften
2. Funktionale Eigenschaften 2-1. Merkmale ⚫ Reiner Sinus-Ausgang (Klirrfaktor<3% @ lineare Last) ⚫ Ausgangsfrequenz: 50/60 Hz Schalter einstellbar ⚫ Ausgangsspannung/Stromsparmodus einstellbar ⚫ Niedriger Stromsparmodus < 1W ⚫ Vollständige Trennung von Ein- und Ausgang ⚫ Hoher Wirkungsgrad ⚫ Geeignet für induktive & kapazitive Lasten beim Start ⚫... -
Seite 7: Mechanische Zeichnung
2-2. Mechanische Zeichnung Gerät: mm [inch] Abb 1. SE400 Mechanische Zeichnung... -
Seite 8: Elektrische Spezifikation
29V±0.5V 58V±1V 14.5V±0.25V 14.5V±0.25V Schutz Überlast, Kurzschluss, DC-Über-/Unterspannung, Übertemperatur DC-Eingangs-Verpolung Durch Sicherung Betriebstemperatur -20~60℃, siehe SE400 Derating-Kurve Lagertemp. & Feuchtigkeit -30~70°C, 10-95% RH, nicht-kondensierend ─ Sicherheitsstandards Zertifiziert EN 60950-1 Zertifiziert EN 55022 Klasse B EN 55024; EN 61204-3 ─ EMV-Standards... -
Seite 9: Anweisungen

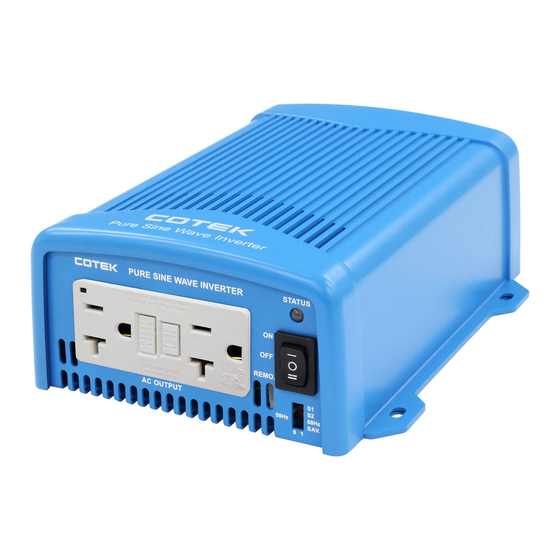

Stromsysteme, die auf dem Markt erhältlich sind. Der Wechselrichter muss ordnungsgemäß installiert und betrieben werden, damit er seine uneingeschränkte Leistung zeigen kann. Bitte lesen Sie vor dessen Installation und Nutzung sorgfältig diese Anleitung. 3-1. Vorderseite Abb. 3. SE400 Vorderseite, Ansicht SE350 Vorderseite Hauptschalter AC-Ausgangsbuchse ... - Seite 10 LED rot, blinkt 2x schnell alle 1,6 Sekunden Abschaltung Batt. Hoch LED rot blinkt schnell, Abschaltung Batt. Hoch LED orange blinkt schnell Batt. Niedrig LED orange blinkt langsam und piept 5x kurz alle 15 Sekunden Abschaltung Batt. Niedrig LED rot blinkt langsam, Abschaltung Tabelle 3. SE400 LED-Anzeigestatus...
-
Seite 11: Dip-Schalter
Continental European IEC-1 France Connector New Zealand Tabelle 4. AC-Ausgangsbuchse 3-1-4. Funktionsschalter Stromsparen DIP-Schalter Tabelle 5. SE400 Einstellung Stromsparen Frequenz DIP-Schalter 50 Hz 60 Hz Tabelle 6. SE400 Einstellung Frequenz Ausgangsspannung 100VAC / 200VAC 110VAC / 220 VAC 115VAC / 230VAC 120VAC / 240VAC Tabelle 7. -
Seite 12: Rückseite
3-2. Rückseite Abb. 4. SE400 Rückseite, Ansicht SE400 Rückseite DC-Eingangsanschluss Fernbedienungsanschluss Fernbedienung AN/AUS Masseanschluss Tabelle 8. SE350 Rückseite 3-2-1. DC-Eingangsanschluss Vor der Installation des Wechselrichters muss der Hauptschalter auf “OFF” (AUS) stehen. Anschluss an 12V / 24V / 48V Batterie oder andere Stromquellen.【＋】ist plus und 【－】ist minus. - Seite 13 Fernbedienungsanschluss und Panel anschließen. ⚫ Fernbedienungsanschluss An/Aus Wechselrichter Setup-Status. 3-2-3. Fernbedienungsanschluss RJ-11 Fernbedienungsanschluss für CR-8 Hinweis: Es kann nur ein Steuermodus während des Betriebs dargestellt warden. 3-2-4. Masseanschluss Mit 10 mm² Kabel die Masse am Fahrzeuggehäuse anschließen. Warnung! Der Betrieb des Wechselrichters ohne ordnungsgemäßen Masseanschluss kann zu einem elektrischen Sicherheitsrisiko führen.
-
Seite 14: Schutzmerkmale
3-3. Schutzmerkmale DC-Eingang (VDC) Übertemp.-Schutz Überspannung Unterspannung Innen Unter- dell spannung Neustart Neustart Neustart Alarm schaltung schaltung schaltung 15.5±0.25V 14.5±0.25V 10.5±0.25V 10±0.25V 12±0.25V 31±0.5V 29±0.5V 21±0.5V 20±0.5V 24±0.5V 83±5℃ 53±5℃ 62±1V 58±1V 42±1V 40±1V 48±1V Tabelle 10. SE350 Schutzmerkmale 3-4. Installation Der Wechselrichter muss an einem Ort installiert werden, an dem die folgenden Anforderungen erfüllt werden: ⚫... -
Seite 15: Dc-Verkabelung
Warnung! Stromschlaggefahr. Bevor Sie fortfahren, überprüfen Sie bitte sorgfältig, dass der Wechselrichter NICHT an Batterien angeschlossen und dass die gesamte Verkabelung von sämtlichen Stromquellen getrennt ist. Die Ausgangsanschlüsse des Wechselrichters dürfen nicht an eine eingehende Wechselstrom-Quelle geschlossen werden. 3-5. DC-Verkabelung Die Batteriekabel sollten wie folgt an die DC-Eingangsanschlüsse des Wechselrichters angeschlossen werden. -
Seite 16: Wechselrichter-Betrieb
Warnung! Stromschlaggefahr. Verwenden Sie nur GFCI-Halter von Pass and Seymoure, Typ 2095-W oder 7899-W. Andere könnten beim Wechselrichterbetrieb und dessen Anschluss ausfallen. 3-7. Wechselrichter-Betrieb Um den Wechselrichter zu betreiben, schalten Sie den Hauptschalter auf ON (AN). Nun ist er bereit, die Verbraucher mit Wechselstrom zu versorgen. Wenn mehrere Verbraucher versorgt werden müssen, schalten Sie diese nacheinander an, nachdem Sie den Wechselrichter angeschaltet haben, um eine Überlast durch den den Anlaufstrom zu verhindern. -
Seite 17: Wartung
Falls ein defekter Wechselrichter repariert oder ausgetauscht werden muss, nehmen Sie bitte Kontakt mit Ihrem COTEK-Händler auf. Diese Garantie erlischt, wenn das Gerät unsachgemäß verwendet, verändert oder versehentlich beschädigt wurde. COTEK haftet nicht für Schäden, die in Folge eines Anwenderfehlers auftreten. - Seite 19 No.33, Sec. 2, Renhe Rd., Daxi Dist., Taoyuan City 33548, Taiwan Phone：+886-3-3891999 FAX：+886-3-3802333 http：// www.cotek.com.tw 2016.12._A0...
