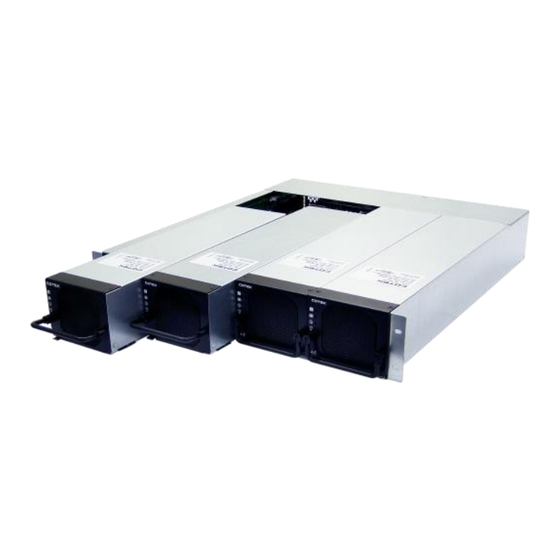

SR-1600 Plus
Bedienungsanleitung
Telecom / Datacom
REIN SINUS WECHSELRICHTER

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Cotek SR-1600 Plus

  • Seite 1 SR-1600 Plus Bedienungsanleitung Telecom / Datacom REIN SINUS WECHSELRICHTER...
  • Seite 2 Händler haften unter keinen Umständen für indirekte, zufällige oder Folgeschäden. Die technischen Daten können ohne vorherige Ankündigung geändert werden. Es wurde versucht, dieses Dokument vollständig, genau und auf dem neuesten Stand zu halten. COTEK Electronic IND. CO. LTD behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen, und ist nicht verantwortlich für Schäden, einschließlich indirekter, zufälliger oder Folgeschäden, die durch das...
  • Seite 3: Inhaltsverzeichnis

    1-2. Sonstige Sicherheitshinweise EINFÜHRUNG FUNKTIONSMERKMALE 2-1. System 2-2. Elektrische Spezifikation 2-3. Mechanische Zeichnungen 2-3-1. SR-1600 Plus Einzel Module 2-3-2. SR-1600 Plus Rack (19” 2U) 2-4. SR-1600 Plus Leistungsreduzierungskurve 2-5. Schutzmechanismus INSTALLATION UND WARTUNG 3-1. Einführung 3-1-1. LED Anzeige 3-1-2. "Green Terminal" Einführung 3-1-3.
  • Seite 4 3-1-6. Masse 3-1-7. Installation Einbauanforderung 3-1-8. RS-485 Port 3-2. Parallele Verbindung 3-2-1. Installation mit mehreren Racks 3-2-2. Parallel Verbindung mit "Jumper" Setting 3-3. Wartung 3-3-1. Wechselrichtermodul ersetzen 3-3-2. Austausch des Lüftermoduls 4. FEHLERBEHEBUNG 5. GARANTIE...
  • Seite 5: Sicherheitshinweise

    1. Sicherheitshinweise 1. Sicherheitshinweise 1-1. Allgemeine Sicherheitsvorkehrungen Warnung! Lesen Sie vor der Verwendung des Wechselrichters die Sicherheitshinweise. Setzen Sie den Wechselrichter nicht Regen, Schnee, Spritzwasser oder  Staub aus. Decken Sie die Lüftungsöffnungen nicht ab, und installieren Sie den Wechselrichter nicht in einem freien Raum, um die Brandgefahr zu verringern.
  • Seite 6: Sonstige Sicherheitshinweise

    1. Sicherheitshinweise 1-2. Sonstige Sicherheitshinweise Untersuchen Sie den Karton nach Erhalt auf Beschädigungen.  Benachrichtigen Sie den Spediteur sofort vor dem Öffnen, wenn Schäden erkennbar sind. Nicht in der Nähe von Wasser oder bei übermäßiger Luftfeuchtigkeit betreiben.  Den Wechselrichter nicht öffnen oder zerlegen, da sonst die Garantie erlischt. ...
  • Seite 7: Einführung Funktionsmerkmale

    2. Einführung Funktionsmerkmale 2. Einführung Funktionsmerkmale 2-1. System Der SR-1600 Plus ist ein äußerst zuverlässiges, modulares DC / AC- Wechselrichtersystem, das mit fortschrittlicher Leistungselektronik und Mikroprozessortechnologie ausgestattet ist und die folgenden Funktionen bietet:  Einfache Einstellung und skalierbare Systemkapazität unterstützt bis zu 32 Stück (51,2 kW)
  • Seite 8: Elektrische Spezifikation

    2. Einführung Funktionsmerkmale Elektrische Spezifikation Spezifikation Model SR-1600 SR-1600 SR-1600 SR-1600 Bezeichnung Plus-124 Plus -148 Plus -224 Plus -248 Nennspannung 120VAC 230VAC Spannungsbereich 90~130VAC ± 3% 180~260VAC ± 2% (Volle Leistung) Arbeitsbereich vor einstellbar von 75-132.5Vac einstellbar von150-265Vac AC Eingang Umschaltung auf DC Leistungsfaktor >...
  • Seite 9: Mechanische Zeichnungen

    SR-1600 SR-1600 SR-1600 SR-1600 Bezeichnung Plus-124 Plus -148 Plus -224 Plus -248 Arbeitstemp. -25°C ~ 40°C; Siehe Leistungsreduzierungskurve SR-1600 Plus Lagerungstemperatur -40℃~70℃ Umgebung relative Luftfeuchtigkeit 95%, nicht kondensierend Vibration BS EN 61373 Sicherheitsstandards entspricht UL 60950-1 zertifiziert nach EN 60950-1...
  • Seite 10: Sr-1600 Plus Rack (19" 2U)

    2. Einführung Funktionsmerkmale 2-3-2. SR-1600 Plus Rack (19” 2U) Abbildung 2. Mechanische Zeichnung SR-1600 Plus - Rack...
  • Seite 11: Sr-1600 Plus Leistungsreduzierungskurve

    2. Einführung Funktionsmerkmale 2-3. SR-1600 Plus Leistungsreduzierungskurve Abbildung 3. Leistungsreduzierungskurve SR-1600 Plus: SR-1600 Plus-124/224 Abbildung 4. Leistungsreduzierungskurve SR-1600 Plus: SR-1600 Plus-148/248 Schutzmechanismus Überspannung Unterspannung Abschalten Abschalten Restart Alarm Restart Alarm 110 Vac 130±3% 125±3% 125±3% 90±3% 95±3% 95±3% 230 Vac 260±3%...
  • Seite 12: Installation Und Wartung

    3. Installation und Wartung 3. Installation und Wartung 3-1. Einführung Abbildung 5. Vorderansicht des SR-1600 Plus-Moduls Abbildung 6. Vorderansicht des SR-1600 Plus-Regals Beschreibung 1 LED Anzeige 2 Griff Wechselrichter Tabelle 3. Beschreibung des SR-1600 Plus...
  • Seite 13 3. Installation und Wartung...
  • Seite 14: Led Anzeige

    3. Installation und Wartung 3-1-1. LED Anzeige ① Symbol Beschreibung Symbol Beschreibung Systemstatus-LED-Anzeige Netz Anzeige DC-Batteriestandsanzeige Last Anzeige Beispiel: SR-1600 Plus - Typ 248 LED Anzeige Status Kein Ausgang Versorgung durch Battreiespannung Normal Spannung & Last Dauernd An AC Netz)
  • Seite 15: Green Terminal" Einführung

    Parallel Schaltung von mehreren Racks, bei den mittleren Racks ohne Brücken. Siehe 3-2-2. Tabelle 8. Statusbeschreibung für Jumper A und B des SR-1600 Plus *Hinweis: "Jumper" A und B, Pin1 und Pin2 müssen kurzgeschlossen bzw. es muss je "Jumper" eine Brücke eingesetzt sein.
  • Seite 16: Alarm Relaiskontakt Und Fernbedienung Cn3

    High:+5V Alarm an Kabelgröße Low: 0V Alarm über Gerät Digitaler Signal Eingang Pin 13-14 für Neben Alarm 20~24AWG Tabelle 9. SR-1600 Plus Klemme CN3 Funktionsbeschreibung Alarm mögliche Ursachen Alarm Systemlast zu groß OLA >15sec Überlast OLA Modulfehler Paralleler Fehler oder Modulfehler Haupt Über Temperatur...
  • Seite 17: Ac-Eingangs- / Ausgangsanschluss

    3-1-3-1. AC Eingang Terminal ④ Der SR-1600 Plus hat den Netzeingang an der Rückseite, Anschluss Netzkabel an L / N / PE. Der SR-1600 Plus unterstützt die eingangsseitige und ausgangsseitige interne Parallelschaltung von dem Rack. 3-1-3-2. AC Ausgang Terminal ⑦...
  • Seite 18: Paralleler Anschluss

    Tabelle 12. RJ-45Pin Belegung 3-1-5. Batterieverkabelung ⑪⑫⑬⑭ Schließen Sie die 24-V- / 48-V-Batterie [+] / [-] an den SR-1600 Plus an. [DC +] / [DC-] Auf der Rückseite des SR-1600 Plus befinden sich vier Batterie-Eingangssätze (DC +, DC-), jedes Set ist unabhängig.
  • Seite 19 3. Installation und Wartung Abbildung 12. Verkabelung des SR-1600 Plus mit 1 Akku Abbildung 13. Verkabelung des SR-1600 Plus (Mehrfach Akku I) Abbildung 14. Verkabelung des SR-1600 Plus (Mehrfach Akku II)
  • Seite 20: Masse

    Warnung! Hochspannung muss geerdet werden. 3-1-7. Einbau Anforderung Abbildung 15. SR-1600 Plus Einbau Anforderung Halten Sie bitte an der Vorder- und Rückseite des SR-1600 Plus einen Freiraum von 20 cm für den Luftstrom ein. 3-1-8. RS-485 Modbus RJ-45 Pin Belegung ⑩...
  • Seite 21 3. Installation und Wartung SR PLUS Serie RS-485 Beschreibung PIN Num. Not used Not used Not used 485B 485A Not used Not used Tabelle 14. RS-485-Pin Belegung...
  • Seite 22: Parallele Verbindung

    3. Installation und Wartung 3-2. Parallele Verbindung 3-2-1. Mehrfach-Rack Installation Es gibt eine parallele Verbindungsmethode für die Erweiterung der Systemkapazität des SR-1600 Plus: 3-2-2. Parallel Verbindung mit "Jumper" Einstellung Abbildung 17-1.Parallel Verbindung mit "Jumper" Einstellung Abbildung 17-2. Parallel Verbindung mit "Jumper" Einstellung...
  • Seite 23: Wartung

    "Jumper" mit Brücke versehen sein. 3-3. Wartung 3-3-1. Wechselrichtermodul ersetzen 3-3-1-1. Wechselrichtermodul entfernen Schritt 1:Ziehen Sie den Griff des SR-1600 Plus nach oben Abbildung 19. Wechselrichtermodul entfernen: Schritt 1 Schritt 2: Nehmen Sie den SR-1600 Plus aus dem Regal Abbildung 20.
  • Seite 24 3. Installation und Wartung 3-3-1-2. Setzen Sie das Wechselrichtermodul ein Schritt 1: Setzen Sie den SR-1600 Plus Plus in den Einschub ein Abbildung 21. Wechselrichtermodul einsetzen: Schritt 1 Schritt 2: Stellen Sie sicher, dass sich der Griff in der unteren Position befindet Abbildung 22.
  • Seite 25: Austausch Des Lüftermoduls

    3-3-2. Austausch des Lüftermoduls Warnung! Bitte wenden Sie sich an einen Techniker um das Lüftermodul auszutauschen. Schritt 1: Bitte folgen Sie Punkt 3-3-1-1. Entfernen des SR-1600 Plus-Moduls aus dem Regal Schritt 2: Entfernen Sie mit dem Schraubenzieher die 4 Schrauben am Lüftermodul (Oberseite 2 Stück, Rückseite 2 Stück).
  • Seite 26 3. Installation und Wartung Schritt 5: Schließen Sie das Lüftermodul an der Vorderseite des Wechselrichters an und vergewissern Sie sich, dass der PCB-Pin in den Steckplatz eingesteckt ist Abbildung 25. Austausch des Lüftermoduls: Schritt 5 Schritt 6: Verwenden Sie den Schraubendreher, um 4 Schrauben am Lüftermodul zu befestigen.
  • Seite 27: Fehlerbehebung

    1. Überprüfen Sie die Netzfrequenz Wechselstrom- 2. Überprüfen Sie die frequenz nicht blinkt zeitweise Frequenzeinstellung des synchronisiert SR-1600 Plus LED rot blinkt langsam AC-Unterspannung Überprüfen Sie die Netzspannung LED rot schnell blinkend AC-Überspannung Überprüfen Sie die Netzspannung 1. Überprüfen Sie die Verbindung...
  • Seite 28: Garantie

    Wechselrichter reparieren oder austauschen müssen, wenden Sie sich bitte an den örtlichen COTEK-Händler. Diese Garantie erlischt, wenn das Gerät unsachgemäß verwendet, geändert oder versehentlich beschädigt wurde. COTEK haftet nicht für Schäden, die auf ein Verschulden des Benutzers zurückzuführen sind. Import &Service durch:...
