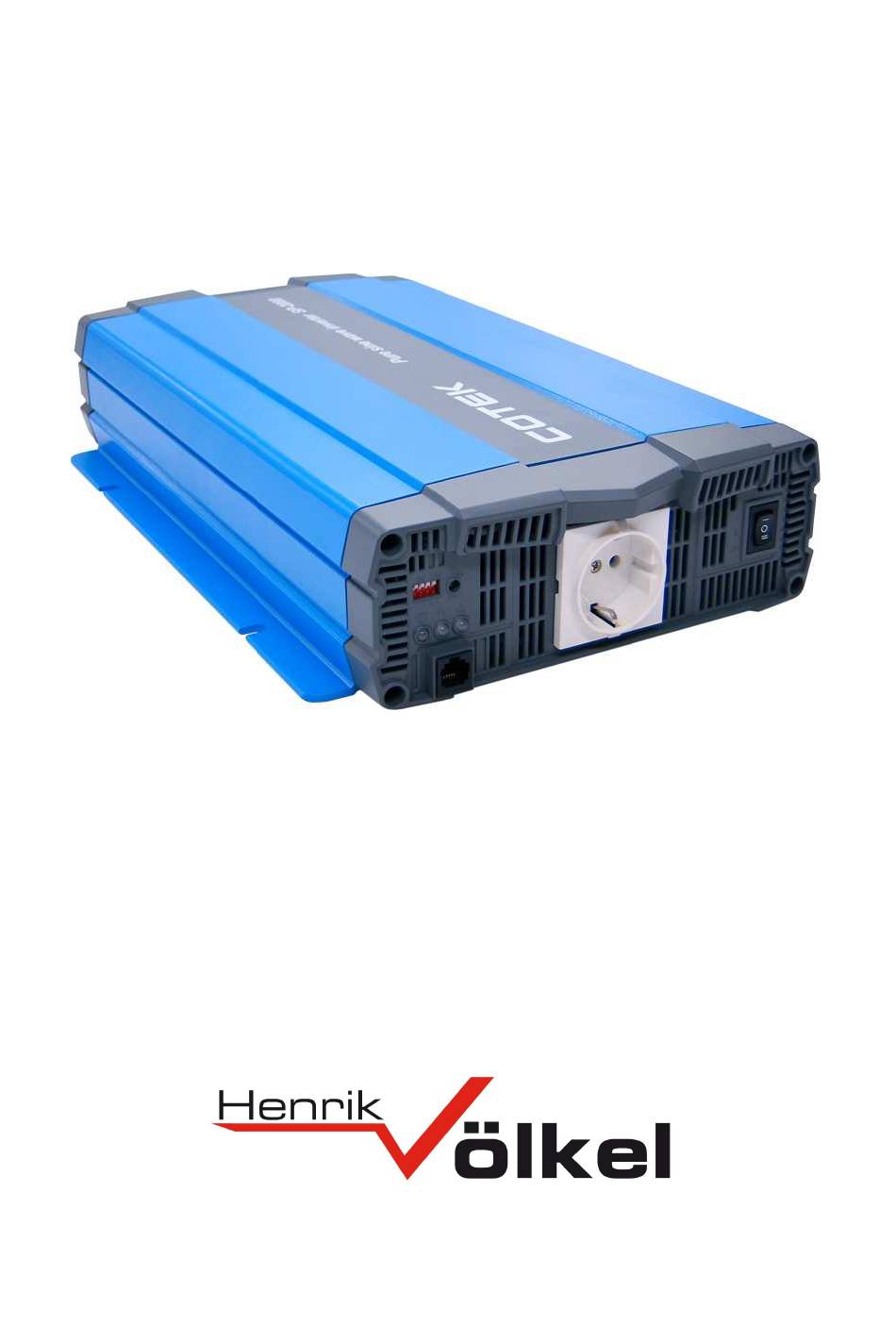

- Seite 1 Bedienungsanleitung Sinus Wechselrichter SP 700/1000/1500/2000/3000 Systemhaus für mobile Energie Hoistener Schulst 41469 Neuss Tel. 02137 928212 Fax 02137 928214 www.vmax24.de info@vmax24.de...
- Seite 2 Inhaltsverzeichnis Sicherheitsinformationen Mechanische Zeichnungen Montage und Wartung Warnung/Warnhinweise Installation Wartung/Pflege Garantie...
- Seite 3 1. Sicherheitsinformationen • Bevor Sie den Wechselrichter benutzen, lesen Sie unbedingt die Bedienungs- Anleitung und die Sicherheitshinweise. 1.1 Wichtige Sicherheitshinweise • Allgemeine Sicherheitsanweisungen: setzen Sie den Wechselrichter nicht dem Regen, Schnee, Spray, Spritzwasser oder Staub aus. Um die Gefahr der Überhitzung zu verhindern, sorgen Sie für ausreichenden Abstand zu den Lüftungsöffnungen und versperren Sie diese nicht.
- Seite 4 2. Mechanische Zeichnungen Bild 3. SP Serie Zeichnung (Topansicht) Bild 4. SP Serie Zeichnung (AC Ausgang/Vorderansicht) Modell A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) SP-700 330.1 118.5 SP-1000 372.2 107.5 SP-1500 421.3 133.2 SP-2000 443.3 144.2...
- Seite 5 3. Montage und Wartung Bild 5. SP-700/1000 AC Ausgangpanel-Ansicht Bild 6. SP-1500/2000 AC Ausgangpanel-Ansicht Bild 7. SP-3000/4000 AC Ausgangpanel-Ansicht...
- Seite 6 Model SP-700 SP-1000 SP-1500 SP-2000 SP-3000 SP-4000 Energiesparfunktion Dip-Schalter LED Anzeige TRC Port (RJ45) Ein-Aus Schalter Schukosteckdose Ausgangsanschluß Tabelle 14. SP Serie AC Ausgangsseite Einführung 3.1 LED Anzeige Eingangsspannungspegel: Eingangsspannungsanzeige DC 12V DC 24V DC 48V LED Status < 11.0V <...
- Seite 7 3.2 Wechselrichter Status: Fehlerzustand-Anzeige Status Resetpunkt LED Status Grün Normal Kurzschluss/ Überlastschutz (AC Ausgang Überlast) Unterspannungs- 12,5V @DC12V System schutz (DC 25,0V @DC24V System Rot blinkt Eingangsspan- 50,0V @DC48V System nung unter Spez.) Überspannungs- 14,5V @DC12V System schutz (DC 29,0V @DC24V System Rot blinkt schnell Eingangsspan- 58,0V @ DC48V System...
- Seite 8 3.3 Funktionsschalter Einführung Bild 8. DIP Schalter ON/OFF Position • Funktionsschalter Definition Funktion DIP Schalter Spannungsauswahl Spannungsauswahl Frequenzauswahl Energiespar ON/OFF • Ausgangsspannungsauswahl (S1&S2) Ausgangsspannung S1 100V/200V 110V/220V 115V/230V 120V/240V • Ausgangsfrequenzauswahl (S3) Frequenz 50Hz 60Hz • Energiespar Auswahl (S4) Sparfunktion Energiespar OFF Energiespar ON...
- Seite 9 Energiespareinstellung Der Drehwiderstand kann verwendet werden, um die Eingangskonfiguration einzustellen und die Energiesparschwelle gemäß Lastzustand und Einstellbereich einzustellen. Eingangsenergiespar Spar Wake up (Min) Power (Min) SP-700 <20 VA >40 VA SP-1000 <20 VA >40 VA SP-1500 <20 VA >40 VA SP-2000 <20 VA...
- Seite 10 3.4 DC Eingangsseite (Rückseite) Einführung...
- Seite 11 Modell SP-700 SP-1000 SP-1500 SP-2000 SP-3000 SP-4000 ① Remote Anschluss (RJ11) ② Fernbedienung- grün-Anschluss ③ Masse ④ DC Kontakt 3.5 Remote Anschluss (RJ-11) • Der SP Serie Wechselrichter ist mit der CR-8 und CR-16 Fernbedienung via RS- 232 Kommunikation kompatibel.
- Seite 12 Bitte beachten Sie die folgenden Schritte für die Installation • Stellen Sie vor der Installation des Wechselrichters sicher, dass der Hauptschalter sich in der "OFF"-Position befindet. • Vor der Verwendung der Remote-Funktion stellen Sie sicher, dass der Hauptschalter sich in der "REMOTE"-Position befindet. •...
- Seite 13 5. Installation Wenn Sie sich nicht sicher sind, lassen Sie das Gerät von autorisiertem Fachpersonal einbauen. Wir empfehlen dieses ausdrücklich. Der Wechselrichter sollte an folgender Position montiert werden: • Kühl: die Umgebungstemperatur sollte zwischen 0 und 40 Grad liegen, je kühler desto besser.
- Seite 14 5.3 DC Verkabelung • Schließen Sie die DC Eingangsanschlüsse 12V / 24V / 48V an die Batterie oder an eine andere DC Stromquelle. [+] repräsentiert positiv, [-] repräsentiert negativ. Falsche Polung kann die interne Sicherung und den Wechselrichter dauerhaft beschädigen. Ein Verwechseln der Batterie- Anschlusskabel muss vermieden werden.
- Seite 15 Bild 16. Batterieverkabelung Eingangsverkabelung • Stellen Sie vor der DC Eingangsverkabelung ④ sicher, dass der Hauptschalter sich in der "OFF"-Position befindet. Lastanschluss • Berechnen Sie den Gesamtstromverbrauch der Ausgangslast. Stellen Sie sicher, dass der Gesamtstromverbrauch die Nennleistung nicht überschreitet. • Wenn der Gesamtstromverbrauch die Nennleistung des Wechselrichters überschreitet, entfernen Sie unkritische Lasten bis der Gesamtstromverbrauch unter der Nennleistung liegt.
- Seite 16 Anschluss überdimensionierter Verbraucher mit übermäßiger Leistungsaufnahme, Gebrauch und Verwendung in nicht zulässigem Klima entstanden sind. Dieses ist die einzige Garantie, die die Firma COTEK gewährt. Keine anderen Garantien werden gewährt, auch keine Garantie der Eignung zu einem bestimmten Zweck. COTEK übernimmt keinerlei Haftung für Folgeschäden oder jegliche weitere Kosten.
