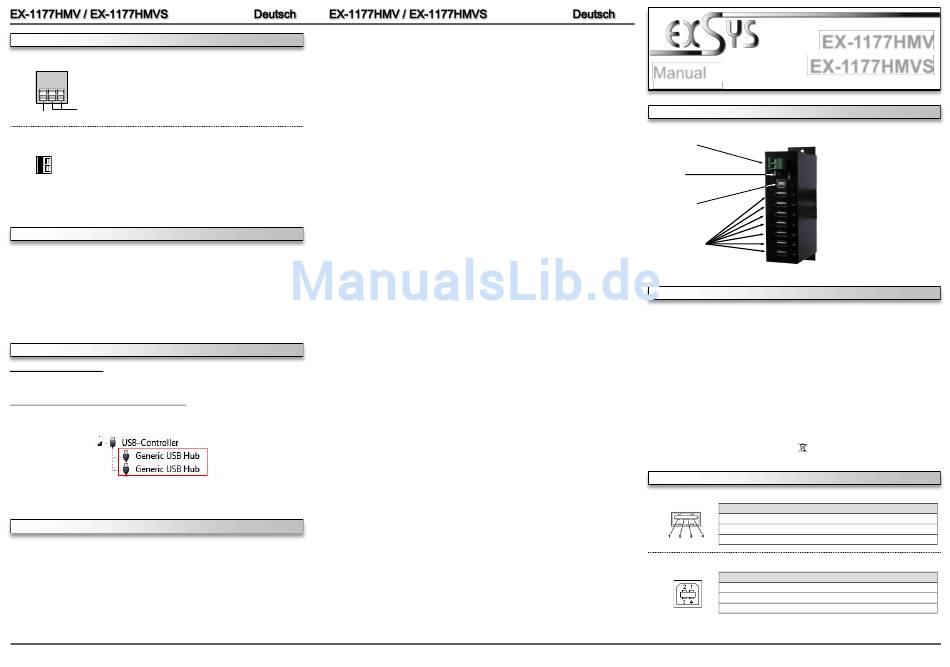

Exsys EX-1177HMV Anleitung Seite 2

JUMPER EINSTELLUNG & ANSCHLÜSSE
+7V ~ 24V Terminal Block:
Bitte achten Sie darauf das JP1 auf T gesteckt ist!
(Werkseinstellung)
Bitte auf die richtige Polarität achten!
Achtung! Netzteil nie eingeschaltet mit dem
Terminal Block verbinden!
GND (Ground)
+7V ~ 24V
JP1:
T U
T = Strom über Terminal Block Netzteil 7V - 24V (Standard)
U = Strom über USB Bus 5V
Falls Sie den Jumper umstecken möchten und die Stromversorgung auf USB Bus Power
ändern möchten, halten Sie sich bitte an das beiliegende Infoblatt.
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei Unklarheiten
halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s.
2. Stecken Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal Block des
Hub´s an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der
A-Buchse an Ihrem PC.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1177HMV / EX-
1177HMVS automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „ USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
2
LAYOUT
7-24V T-Block
for optional
external Power
Supply
Power LED
USB B-Port for
the PC
(screw lock)
USB 1-7:
7 x external USB
2.0 A-Port for
Peripheral Devices
(screw lock)
DESCRIPTION & TECNICAL INFORMATION
The EX-1177HMV / EX-1177HMV-S is a plug & play high-speed USB 2.0 metal hub for 7 USB
devices. The EX-1177HMV / EX-1177HMV-S provides 7 ports for USB devices and 1 uplink
port for PC. It supports all USB connections from 1.1 to 2.0. All ports can fix with screw lock.
The power over the terminal block provides a maximum of power on each USB port of 500mA.
The EX-1177HMV / EX-1177HMV-S design fully utilize the Terminus FE2.1 chipset, which
represents the latest in high speed USB interface technology. It uses data transfer rates up to
480Mbit/s. It provides a secure and very high data transfer on each single port. The EX-
1177HMV / EX-1177HMV-S support the Self Powered and Bus Powered mode. It is not possi-
ble to change the address or IRQ settings manually, they will be obtained automatically by the
system (BIOS) and operating system. The EX-1177HMV / EX-1177HMV-S is IP30 compliant.
The Din-Rail Kit is included in the extent of delivery for installation in a 19" Rack. The EX-
1177HMV-S is additionally equipped with a USB peak power surge protection.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS
USB 1-7:
USB B-Port:
3
EX-1177HMV
EX-1177HMVS
Manual
Vers. 1.4 / 08.04.16
USB 1.1 & 2.0
All OS
7x USB A-Port, 1x USB B-Port, 1x Terminal Block 7V~24V
EX-1177HMV or EX-1177HMVS, Manual, USB Cable, DIN-Rail Kit
CE / FCC / RoHS / WEEE DE97424562 / WHQL
USB 2.0 A-Port
Pin Signal
1 VCC
2 DATA-
USB 2.0 B-Port
Pin Signal
1 VCC
2 DATA-
4
Pin Signal
3 DATA+
4 GND
Pin Signal
3 DATA+
4 GND
