Exsys EX-1177HMV Bedienungsanleitung

EX EX- EX - - 1177HMV 1177HMV 1177HMV
JUMPER SETTING & CONNECTORS:
USB B-Connector:
USB 2.0 B-Connector:
Pin Signal Pin
1 VCC 4
2 DATA-
3 DATA+
JP3:
T = Power via Terminal block power supply 7V - 40V (default)
U = Power via USB Bus 5V
U T
HARDWARE INSTALLATION :
Because the designs of computers are different, only general installation instructions are
given. Please refer your computer's reference manual whenever in doubt.
1. Connect the USB cable to the USB B Connector of the Hub.
2. Connect the power supply to the T-Block Connector of the Hub.
3. Now connect the other end from the USB cable ( A-Plug) to the A-Connector at
your PC.
DRIVER INSTALLATION :
All OS
After the hardware installation OS will recognize the device automatically and install its
drivers.
CHECK INSTALLED DRIVER:
Open as sample the >Device manager< . Now you should see at „USB Devices" the
following new entrys: <USB Root Hub>.
If you see this or a similar information the device is installed correctly.
CLEANING :
For cleaning please use only a dry fluffless cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
5
English English English EX EX- EX - - 1177HMV 1177HMV 1177HMV
Attention!
Never plug in with
Signal
force or in wrong
GND direction.
English English English

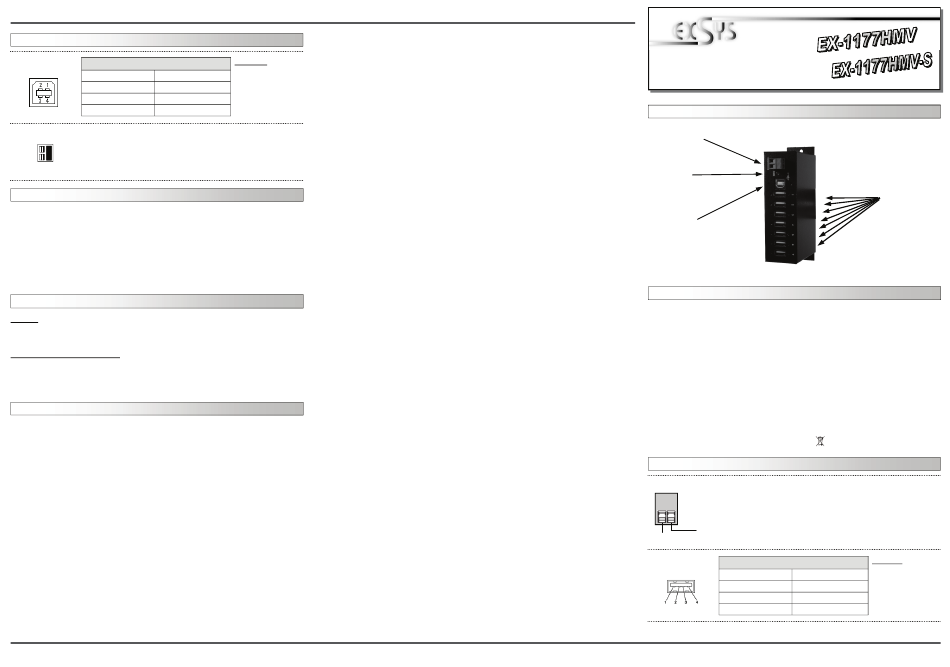

AUFBAU :
7-40V T-Block
für optionales
externes Netzteil
Betriebs LED
USB B-Buchse
PC-Anschluss
BESCHREIBUNG & TECHNISCHE DATEN :

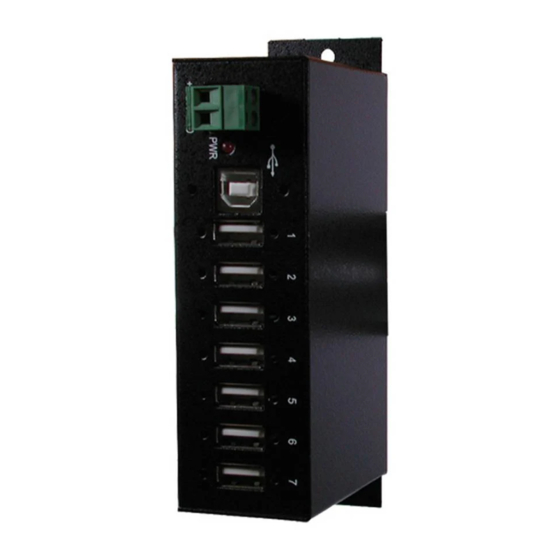

Die EX-1177HMV ist ein USB 2.0 HUB für bis zu 7 Endgeräte. Er ist mit 7 Ports für
Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle
USB Anschlüsse von 1.1 bis 2.0. Über die externe Stromversorgung per Netzteil können
an jedem Port die vollen 500mA zur Verfügung gestellt werden. Der serielle USB 2.0
Bus unterstützt optimal die Leistung des schnellen NEC Chipsatz. Die EX-1177HMV
gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu
480Mbit pro Sekunde! Es ist nicht möglich die I/O Adressen und Interrupts manuell
einzustellen, da die Einstellungen vom System (BIOS) und beim Installieren des Be-
triebssystems automatisch vorgenommen werden. Die EX-1177HMV-S ist zusätzlich mit
einem USB power Überspannungsschutz ausgestattet.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE:
+7V ~ 40V T-Block:
+7V ~ 40V
USB 1-7:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.1 / 10.06.10
USB 1.1 & 2.0 Anschluss
Alle Betriebssysteme
7 x A-Buchse, 1 x B-Buchse, 1 x 7-40V T-Block
EX-1177HMV, Anleitung, USB Kabel, DIN-Rail Kit
CE
/ FCC / RoHS / WEEE DE97424562 / WHQL
ACHTUNG !!!
Schließen sie niemals Strom an Ground an da dies ihre Hardware
zerstören kann!!!
GND (Ground)
USB 2.0 A-Buchse:
Pin Signal Pin
1 VCC 4
2 DATA-
3 DATA+
1
USB 1-7
7 x Externe USB
2.0 A-Buchse für
Endgeräte
Achtung!
Stecker nie umge-
Signal
kehrt oder mit
GND Gewalt einstecken.
