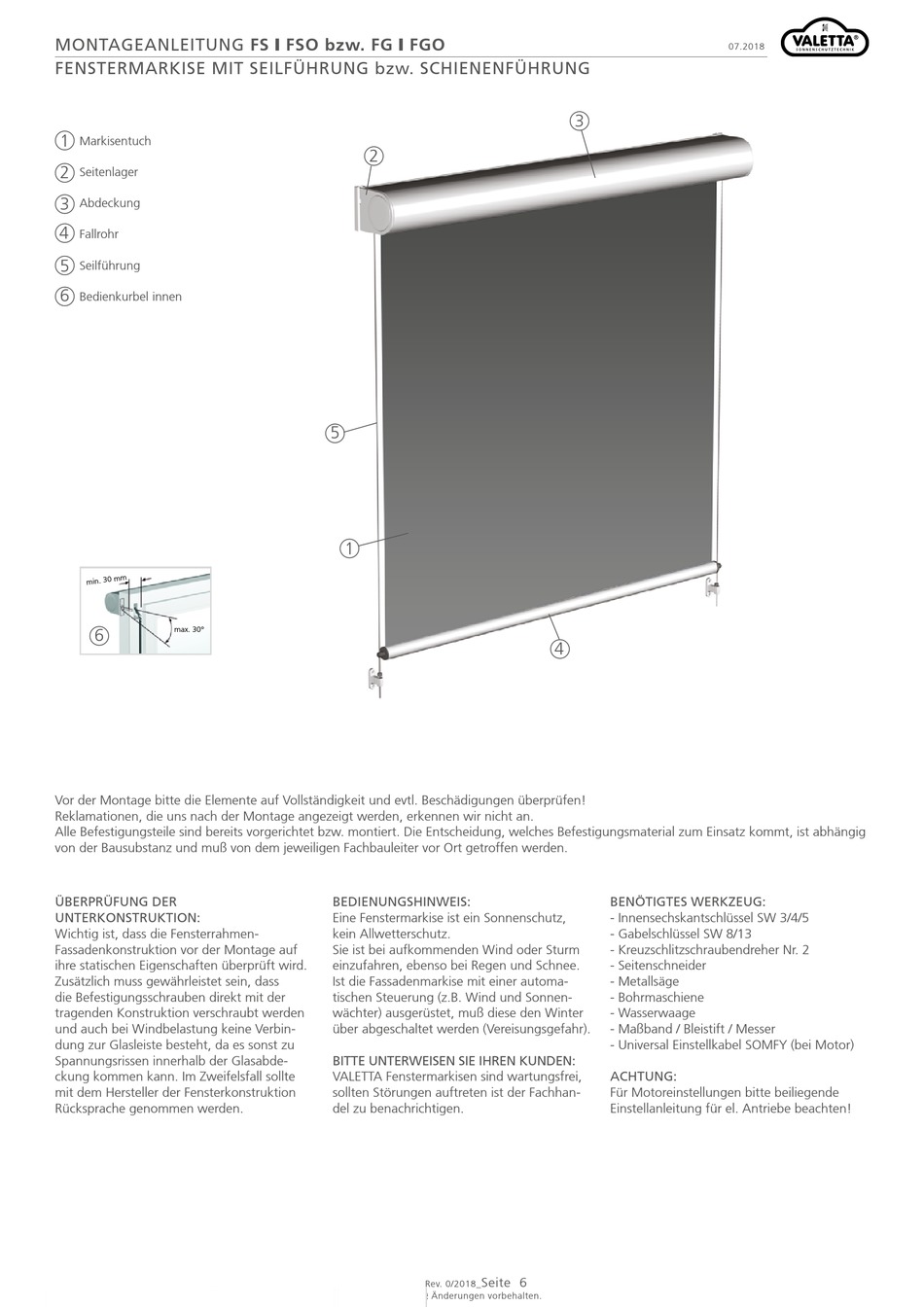

MONTAGEANLEITUNG FS y FSO bzw. FG y FGO
FENSTERMARKISE MIT SEILFÜHRUNG bzw. SCHIENENFÜHRUNG
1
Markisentuch
2
Seitenlager
3
Abdeckung
4
Fallrohr
5
Seilführung
6
Bedienkurbel innen
max. 30°
6
Vor der Montage bitte die Elemente auf Vollständigkeit und evtl. Beschädigungen überprüfen!
Reklamationen, die uns nach der Montage angezeigt werden, erkennen wir nicht an.
Alle Befestigungsteile sind bereits vorgerichtet bzw. montiert. Die Entscheidung, welches Befestigungsmaterial zum Einsatz kommt, ist abhängig
von der Bausubstanz und muß von dem jeweiligen Fachbauleiter vor Ort getroffen werden.
ÜBERPRÜFUNG DER
UNTERKONSTRUKTION:
Wichtig ist, dass die Fensterrahmen-
Fassadenkonstruktion vor der Montage auf
ihre statischen Eigenschaften überprüft wird.
Zusätzlich muss gewährleistet sein, dass
die Befestigungsschrauben direkt mit der
tragenden Konstruktion verschraubt werden
und auch bei Windbelastung keine Verbin-
dung zur Glasleiste besteht, da es sonst zu
Spannungsrissen innerhalb der Glasabde-
ckung kommen kann. Im Zweifelsfall sollte
mit dem Hersteller der Fensterkonstruktion
Rücksprache genommen werden.
2
5
1
BEDIENUNGSHINWEIS:
Eine Fenstermarkise ist ein Sonnenschutz,
kein Allwetterschutz.
Sie ist bei aufkommenden Wind oder Sturm
einzufahren, ebenso bei Regen und Schnee.
Ist die Fassadenmarkise mit einer automa-
tischen Steuerung (z.B. Wind und Sonnen-
wächter) ausgerüstet, muß diese den Winter
über abgeschaltet werden (Vereisungsgefahr).
BITTE UNTERWEISEN SIE IHREN KUNDEN:
VALETTA Fenstermarkisen sind wartungsfrei,
sollten Störungen auftreten ist der Fachhan-
del zu benachrichtigen.
Seite 6
Rev. 0/2018_
Technische Änderungen vorbehalten.
07.2018
3
4
BENÖTIGTES WERKZEUG:
- Innensechskantschlüssel SW 3/4/5
- Gabelschlüssel SW 8/13
- Kreuzschlitzschraubendreher Nr. 2
- Seitenschneider
- Metallsäge
- Bohrmaschiene
- Wasserwaage
- Maßband / Bleistift / Messer
- Universal Einstellkabel SOMFY (bei Motor)
ACHTUNG:
Für Motoreinstellungen bitte beiliegende
Einstellanleitung für el. Antriebe beachten!
