MONTAGEANLEITUNG FS y FSO bzw. FG y FGO
FENSTERMARKISE MIT SEILFÜHRUNG bzw. SCHIENENFÜHRUNG
12.

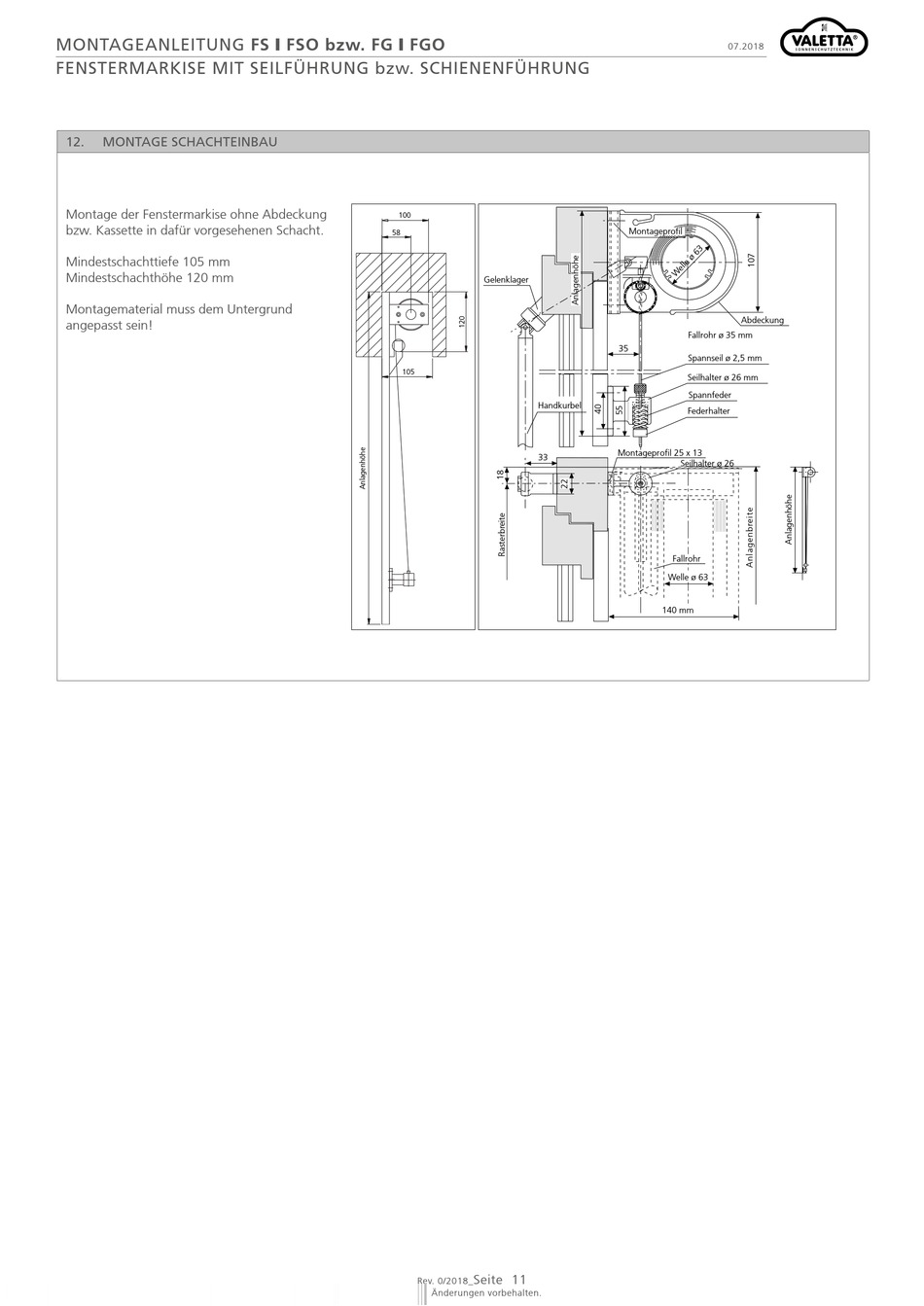

MONTAGE SCHACHTEINBAU
Montage der Fenstermarkise ohne Abdeckung
bzw. Kassette in dafür vorgesehenen Schacht.
Mindestschachttiefe 105 mm
Mindestschachthöhe 120 mm
Montagematerial muss dem Untergrund
angepasst sein!
100
58
Gelenklager
105
Handkurbel
33
Seite 11
Rev. 0/2018_
Technische Änderungen vorbehalten.
07.2018
Montageprofil
Abdeckung
Fallrohr ø 35 mm
35
Spannseil ø 2,5 mm
Seilhalter ø 26 mm
Spannfeder
Federhalter
Montageprofil 25 x 13
Seilhalter ø 26
Fallrohr
Welle ø 63
140 mm
