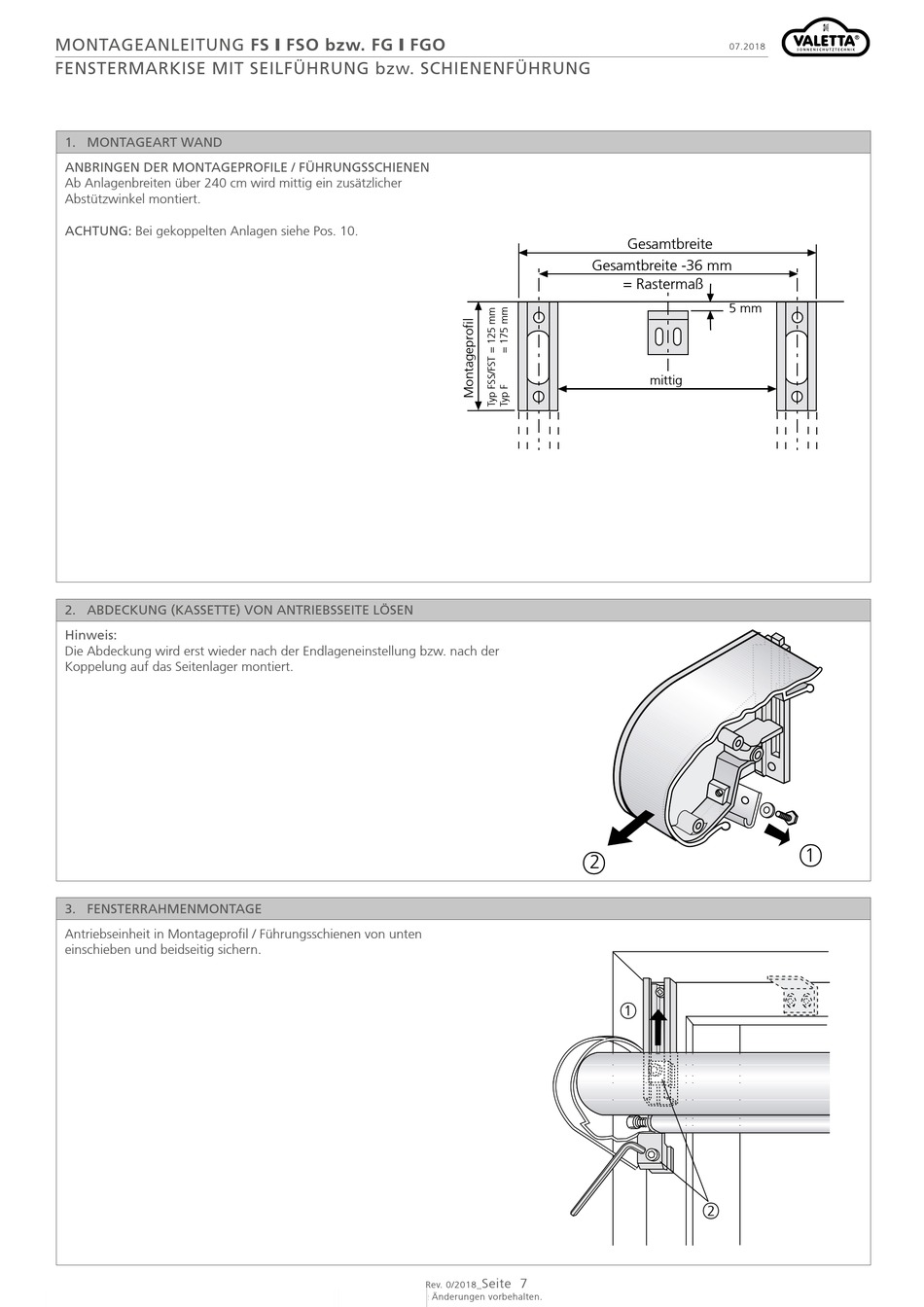

MONTAGEANLEITUNG FS y FSO bzw. FG y FGO
FENSTERMARKISE MIT SEILFÜHRUNG bzw. SCHIENENFÜHRUNG
1. MONTAGEART WAND
ANBRINGEN DER MONTAGEPROFILE / FÜHRUNGSSCHIENEN
Ab Anlagenbreiten über 240 cm wird mittig ein zusätzlicher
Abstützwinkel montiert.
ACHTUNG: Bei gekoppelten Anlagen siehe Pos. 10.
2. ABDECKUNG (KASSETTE) VON ANTRIEBSSEITE LÖSEN
Hinweis:
Die Abdeckung wird erst wieder nach der Endlageneinstellung bzw. nach der
Koppelung auf das Seitenlager montiert.
3. FENSTERRAHMENMONTAGE
Antriebseinheit in Montageprofil / Führungsschienen von unten
einschieben und beidseitig sichern.
Seite 7
Rev. 0/2018_
Technische Änderungen vorbehalten.
07.2018
Gesamtbreite
Gesamtbreite -36 mm
= Rastermaß
5 mm
mittig
2
1
2
1
