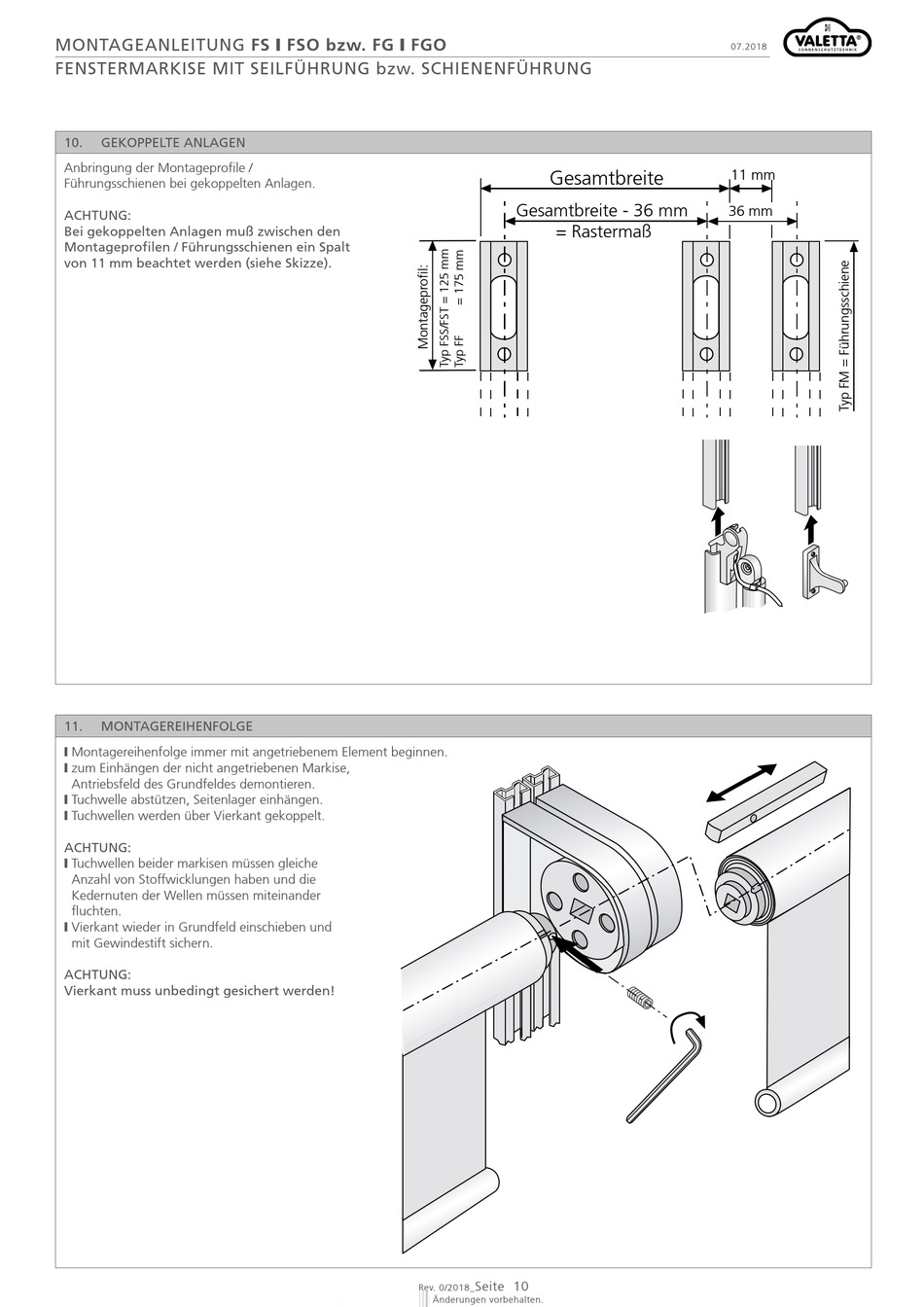

MONTAGEANLEITUNG FS y FSO bzw. FG y FGO
FENSTERMARKISE MIT SEILFÜHRUNG bzw. SCHIENENFÜHRUNG
10.
GEKOPPELTE ANLAGEN
Anbringung der Montageprofile /
Führungsschienen bei gekoppelten Anlagen.
ACHTUNG:
Bei gekoppelten Anlagen muß zwischen den
Montageprofilen / Führungsschienen ein Spalt
von 11 mm beachtet werden (siehe Skizze).
11.
MONTAGEREIHENFOLGE
y Montagereihenfolge immer mit angetriebenem Element beginnen.
y zum Einhängen der nicht angetriebenen Markise,
Antriebsfeld des Grundfeldes demontieren.
y Tuchwelle abstützen, Seitenlager einhängen.
y Tuchwellen werden über Vierkant gekoppelt.
ACHTUNG:
y Tuchwellen beider markisen müssen gleiche
Anzahl von Stoffwicklungen haben und die
Kedernuten der Wellen müssen miteinander
fluchten.
y Vierkant wieder in Grundfeld einschieben und
mit Gewindestift sichern.
ACHTUNG:
Vierkant muss unbedingt gesichert werden!
Gesamtbreite
Gesamtbreite - 36 mm
= Rastermaß
Seite 10
Rev. 0/2018_
Technische Änderungen vorbehalten.
07.2018
11 mm
36 mm
